주사 및 조형물 시멘트 광산업 반지 장비

우리는 세 가지 다른 디자인에서 둘레 기어를 제공합니다

철강
- 위조 반지
- 롤판

주사철

융통성 (노들러스) 철

제조 된 기어는 과거에 더 일반화되어 가조 된 철제 기어 반지 재료와 전기 용접 체구 구조로 구성됩니다.반지는 고강도 합금강의 전체 블록에서 제조됩니다.반지의 거친 가공 후, 우리는 기계적 특성을 향상시키고 따라서 관련 성능을 향상시키기 위해 경화 및 완화 열 처리를 수행합니다.

가공된 횡단거리의 장점

위조 재료 구조는 포함 위험을 배제

가스 구멍, 마이크로 수축, 핀 구멍, 뜨거운 눈물, 모래 및 슬래그 포함과 같은 구조 결함이 피됩니다. 따라서, 몸 구조의 수리 용접 및 예를 들어치아 부위를 깎는 것은 필요하지 않습니다..

제조 공정은 패턴과 리저의 필요성을 배제합니다.

반지 재료는 기본 구조 (즉 웹, 가세트) 에 사용되는 재료보다 더 높은 경화와 강도를 가지고 있습니다.

이 특징은 납품 기간과 비용을 줄일 것입니다. 제조 제조는 빠른 배달을 보장합니다.

이것은 특히 비상 상황에서 유용합니다. 기존의 기어 릴이 손상되는 경우

특징

외부 치아
최대 지름: 16000mm
치아면 너비: 1700mm
최대 모듈: 45개의 온실
최대 모듈: 65 개의 갱신 마무리 절단기

내부 치아
최대 지름: 6500mm
최대 모듈: 25.4
치아면 너비: 400mm

신청서
우리의 Girth gear는 시멘트와 광물 산업에 적용됩니다:
• 여러 종류의 수평 밀링
• 로터리 드라이어
• 로터리 오븐
• 다른 대형 기어 링 응용 프로그램

큰 고리의 기술적 요구 사항:
1) 정상화 표면 경화 처리 전에 사전 처리, 경도는 HB210 ~ 250; 기계적 성능은 궁극적 인 강도 Rb 690MPa, 양력 스트레스 Rs 490MPa, 연장 D5 11%,면적 W의 감소 25%, 충격 강도 Ak 30J; 치아 인덕션 경화, 경화 HRC50 ~ 55; 효과적인 경화 층 깊이 3 ~ 5mm.
2) 전체 초음파 결함 검출, 내부 품질은 두 가지 요구 사항을 충족해야합니다 GB7233-87 표준 요구 사항; 치아와 필레의 자기 입자 검사,품질은 두 가지 요구 사항을 충족해야 합니다 GB/T9444-88 표준.
3) 유추는 R5 ~ R10을 둥글지 않습니다 참고하십시오.
4) 양쪽 끝에서 치아 칸막이와 1 45b.5) 고강성 볼트로 만들어진 전체 고리의 가장자리를 따라 각 고리 결합의 2 1⁄2 반 고리 기어 치아 너비,치아 표면과 결합 하단에 중앙에 있어야합니다.
2 큰 반지 기어 제조 과정
2.1 원료
강철 주름 빈은 ZTIC 중공 공장, GB11352-89 표준에 의해 실행 제공되는 주름 과정, 녹조, 주름, 타격 상자, 청소,용조품검사 및 도면 및 철강 빈의 기술적 요구 사항에 의해 받아 들일 때
수락 후 발행된 JB/T6402-92 표준에 따른 체크
다운 절차.
2.2 거친 작업
그리기 및 유지 허용, 정렬, 연결, 둘 다 내부 및 외부를 처리, 얼굴 프레싱, 드릴링 및 다른 프로세스를 결합.
2.3 탐사 사고
전체 초음파 결함 검출, 내부 품질은 GB7233-87 표준의 두 가지 요구 사항을 충족해야합니다.
2.4 전처리를 정상화하는
반 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지 반지
2.5 가공
첫 번째 2 반 반은 고강성 볼트로 만들어져 반지를 전체로 연결합니다. 전체 프로세스는 원을 그리는 것으로 이루어집니다.그리고 그리기 및 가공 밀링 프로세스 요구 사항.
2.6 가공 스트레스 제거
전체 반지는 스트레스를 없애기 위해 연금되었습니다.
2.7 전체 반지 표면의 경화
IF 알베올라 치아 표면 인덕션 경화, 경화 HRC50 ~ 55, 효과적인 경화 층 깊이 3 ~ 5mm.
2.8 최종 검사
첫째, 탐지 주파수 진압, 고장 고장 고장 고장 고장 고장 고장 고장 고장최대 외부 지름이 변형 3mm보다 큰 크기 D6944인지 확인하기 위해세 번째로, 치아와 필레의 자기 입자 검사, 품질은 두 가지 요구 사항을 충족해야합니다 GB/T9444-88 표준 요구 사항; 마지막으로,최종 검사를 위한 도면 및 기술 요구 사항에 따라.

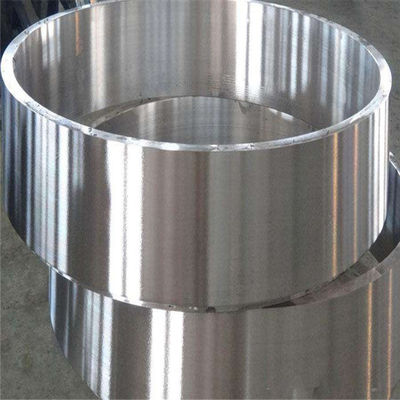

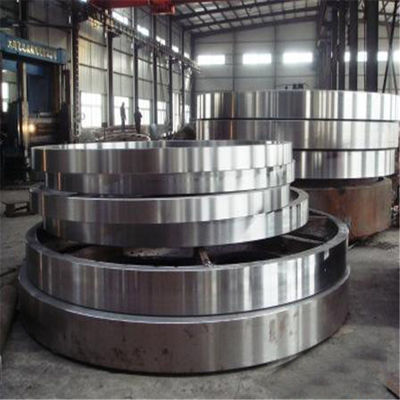

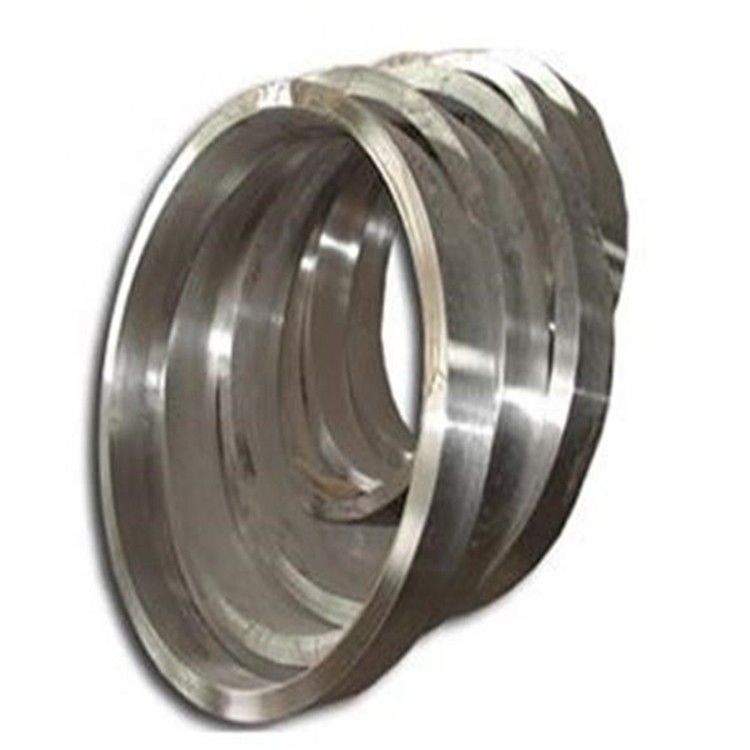

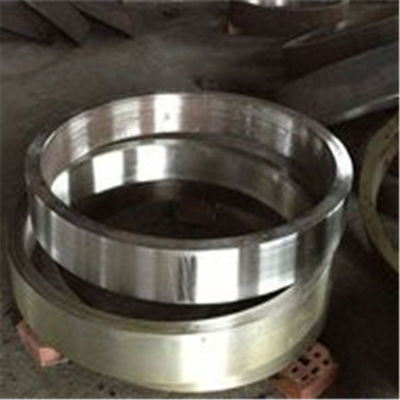

주사 및 도공품의 제품 표시

주름 및 도장

FAQ

Q: 왜 우리는 luoyang zhongtai industries co., ltd를 믿습니까?
A: 1. 30년 이상의 경험
2우리는 광산 기계, 건설 기계, 기계 주름 및 가조 부품의 선도적인 전문 공급자입니다.
3모든 제품은 ISO9901:2000 품질 관리 인증서와 CE, ROHS 인증서를 획득했습니다.

Q: 배달 시간:
A: 부품의 납품 시간은 1-2개월, 기계는 2-3개월입니다.

Q: 지불 조건:
A: 지불 방식: T/T, L/C, 웨스턴 유니온, 현금.
계약 체결 후 30% 보증금, 배송 전에 전부 지불

Q: 품질 보증?
A: 보증 기간: 주요 기계에 대한 1 년. 뭔가 잘못되면 우리는 기술 조언을 제공하고 즉시 해결책을 찾을 것입니다.고품질의 부품들을 장시간 공급할 수 있도록 보장합니다.

Q: 판매 후 서비스?
A: 우리는 최종 사용자의 필요에 따라 기계 실행 테스트 및 부품 유지 보수에 대한 기술 가이드를 제공할 수 있습니다.
