제품 상세 정보:
결제 및 배송 조건:
|
상품 이름: | 공장을 부수는 튜브 | 적용 가능한 산업: | 제조 공장, 건설 작업에너지 & 마이닝 |
---|---|---|---|
상태: | 새롭습니다 | 전동기형: | 교류 전동기 |
능력(T/H): | 14-195tph | 차원(L*W*H): | 2.2x6.5-4.6x14m |
중량: | 49-485 T | 보증: | 1년이요 |
애프터 서비스는 제공되었습니다: | 작동하고 훈련하는 비디오 기술 지원, 온라인 지원, 현장 설치 | 공장을 부수는 튜브: | 2.2x6.5-4.6x14 M 튜브 분쇄기 |
용량: | 14-195 티피에 | 공항: | QingDao,ShangHai,TianJin |
하이 라이트: | 195tph 시멘트 분쇄기,공장을 부수는 비음 시멘트,공장을 부수는 195tph 시멘트 플랜트 |

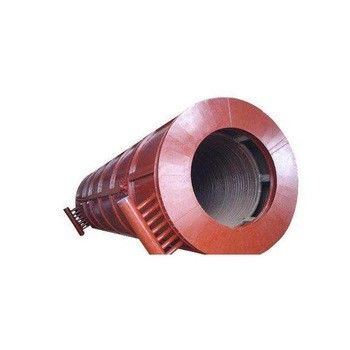

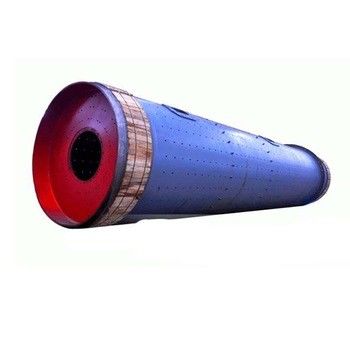

14-195 티피에 시멘트 날것 튜브 분쇄기
소형이고 효율적입니다!
CITIC 관 분쇄기는 유지관리에 공간 절약형이고, 소형이고, 성능에 높고 낮습니다. 이것은 지지 베어링 설계에 주로 기인하고 공장 드라이브가 사용했습니다. 공장은 지원받은 외피이고, 양쪽 끝에 슬라이드 슈 태도에 장착했고 완전히 용접된 디자인으로서 했습니다. 소형 드라이브 버전과 공장은 유성 기어가 공장 플랜지에 장착되는 일체형 드라이브를 특징으로 합니다. CITIC 관 분쇄기는 수년간의 경험의 지지를 받는 가장 고등 계산과 시뮬레이션법의 결과입니다. 전세계에 우리는 1,000 관 분쇄기 이상을 설계하고 구축했습니다.
표준 CITIC 공장은 슬라이드 슈에 지원받은 외피이고, 중심 구동장치를 가지고 있습니다. 토르크 전송은 원추형 방전 단부를 통해 실행됩니다. 이 콘은 제분소 쉘에 용접되고, 재료와 배기 가스류의 방출에 개시를 가지고 있습니다. 드라이브 플랜지는 콘의 마지막에 연결됩니다. 이런 방식으로, 구동력은 제분소 쉘에 직접적으로 그리고 고르게 분배됩니다.
최소 공간 요구 사항을 위한 우리의 공장은 슬라이드 슈 태도에 설치되고, 일체형 드라이브를 가지고 있습니다. 이 드라이브의 핵심은 인 유성 기어식 감속기가 직접적으로 단부 원뿔에 장착한 2단계입니다. 오직 모터 단부와 닫힌 기름 윤활 시스템에 있는 짧은 슬라이드 실만을 오일 교환 사이에 시간 연장되고 먼지입자의 입력의 더 리스크를 즐입니다. 설치는 빠르고 쉽습니다. 어떤 시간을 낭비하는 조정. 우리의 일체형 드라이브는 그것의 고가용성 때문의 가장 경제적 드라이브고 거의 99%의 기계적 효율 레벨입니다.
특징
* 실린드리칼밀은 구동 유형 모서리 구동, 센터 구동, 다점 메싱과 모서리 구동, 기타 등등을 채택합니다 ; 동기 전동기 + 공기 라이클우트치 + 날개와 기어와 더불어 비동기식 모터 +reducer +pinion과 기어에 의해 가동됩니다.
* 일반적으로 양쪽 끝 위의 정적-동적 압력 베아링에 의해서 지원됩니다. 닫힌 채 120o 밀착 로커 받침을 셀프-얼라이그닝 프우우리는 사용됩니다. 또한 한 개이거나 두배 슬리퍼 스타릭 동적 베어링은 사용될 수 있습니다. 수풀은 NC 기계에 의해 만들어집니다.
* 큰 열기 기어는 비음 기준을 사용하여 설계되고, 확실히 봉인한 기어 하우징과 그리스 아토마틱 용사 윤활계통을 갖춥니다.
외피는 공장의 핵심 부분입니다. 믿을 수 있는 오퍼레이션을 보증하기 위해 컴퓨터로 그것에서 유한 요소 분석을 수행하세요 ;
* 외피는 한 척킹에 자동적으로 큰 특수 기계 도구의 검사되고 완전히 어닐링되고 기계가공된 용접된, 초음파입니다 ; 특별한 거기는 석유와 슬러리 유출을 방지하기 위해, 정적-동적 연결부, 공급과 방출 전망해로서의 ch, 트러니언, 기타 등등에 밀봉합니다 ;
* 라이너는 있고 미친 내마모성 자료의 지나서 우리의 회사, 위치가 특별히 높은 견고성과 긴 서비스 라이프로, 히트-트리티드. 또한 다른 내마모성 캐스팅 또는 고무 라이너는 사용될 수 있습니다 ;
* 매체와 큰 공장을 요구하는 속도 드라이브가 천천히 있습니다 ;
* 주유소에 기름을 친 높은 것과 저압은 매체와 큰 공장에 대비해서 갖춥니다 ;
* 제어와 보호 시스템은 PLC에 의해 제어됩니다.
거스 기어와 피니언 드라이브는 최고 4,500kW에 충분합니다. 우리의 일체형 드라이브는 최고 6,500kW에 적합합니다. 공장을 위해 5,000과 10,000kW 사이의 드라이브 전력과 함께, 우리는 고정된 유성 기어와 고전적 중심 구동장치를 권고합니다.
시멘트 관 분쇄기의 기술적인 매개 변수 :
상술 (diameter×length) | 회전 속도 (r/min) |
피딩하는 사이즈 (밀리미터) | 생산성 (t/h) | 공장 (t)의 부하 용량 | 메인 모터 | 주요 속도 저감기 | (t)에 짓누르세요 | |||
모델 | (kw)를 강화하세요 | 회전 속도 (r.p.m) | 모델 | 속도 비율 | ||||||
φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
φ3×13 | 18.92 | ≤25 | 39~45 | 116 최대 | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
φ3.2×11 | 18.3 | ≤25 | 45~48 | 112 최대 | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
φ3.2×13 | 18.7 | ≤25 | 50~55 | 133 최대 | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120 최대 | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156 최대 | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
φ3.8×13 (주 베어링 타입) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3.8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140 A | 348 | |
φ4.2×11 (주 베어링 타입) |
15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4.2×13 (주 베어링 타입) |
15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4.2×13 | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160 C | 485 |
기록 : 형식에서 매개 변수가 참조로서 유일하여서 특정한 것들을 위해, 고객들은 계약을 언급할 필요가 있습니다.
날것 공장의 기술적인 매개 변수 :
상술 (diameter×length ) | 회전 속도 (r/min) |
피딩하는 사이즈 (밀리미터) | 생산성 (t/h) | 공장 (t)의 부하 용량 | 메인 모터 | 주요 속도 저감기 | (t)에 짓누르세요 | |||
모델 | (kw)를 강화하세요 | 회전 속도 (r.p.m) | 모델 | 속도 비율 | ||||||
φ3×(8.5+5) | 18.9 | ≤25 | 55~53 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 160 |
φ3.2×(7+1.8) (건조를 외팔보처럼 만드세요) |
18.25 | ≤25 | 50~53 | 59 | YR630-8 | 1000 | 740 | JDX800 | 6.3 | 153 |
φ3.5×10 (건조를 외팔보처럼 만드세요) |
17.3 | ≤25 | 75~80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
φ3.6×(7.5+1.5) | 17.3 | ≤25 | 90~95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7.1 | 220 |
φ3.8×1.2 | 16.6 | ≤25 | 133 | 100~110 | YR800-8 | 2000 | 740 | JS130 A | 295 | |
φ4.6×(9.5+3.5) | 15 | ≤25 | 185 | 175~180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 |
기록 : 형식에서 매개 변수가 참조로서 유일하여서 특정한 것들을 위해, 고객들은 계약을 언급할 필요가 있습니다.
습식 날것 공장의 기술적인 매개 변수 :
상술 (diameter×length ) | 회전 속도 (r/min) |
피딩하는 사이즈 (밀리미터) | 생산성 (t/h) | 공장의 부하 용량 (t) |
메인 모터 | 주요 속도 저감기 | (t)에 짓누르세요 | |||
모델 | (kw)를 강화하세요 | 회전 속도 (r.p.m) | 모델 | 속도 비율 | ||||||
φ2.2×7 | 21.4 | ≤3 | 20~25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
φ2.2×13 | 21.6 | ≤25 | 33~37 | 58~60 | YR630-8/1180 | 630 | 740 | MBY630 | 5.6 | 53.4 |
φ2.4×13 | 21 | ≤25 | 45~50 | 65~70 | YR800-8/1180 | 800 | 740 | JDX710 | 5.6 | 131 |
φ2.6×13 | 20 | ≤25 | 45~46 | 80t (최대) | YR1000-8/1180 | 1000 | 740 | TDX800 | 6.3 | 153 |
φ6.2×6.4 | 18.5 | ≤25 | 32~41 | 86~90.5 | TDMK1000-36 | 1000 | 740 | 134 |
기록 : 형식에서 매개 변수가 참조로서 유일하여서 특정한 것들을 위해, 고객들은 계약을 언급할 필요가 있습니다.
날것 공장을 말리는 기술적인 매개 변수 :
상술 (diameter×length ) | 회전 속도 (r/min) |
피딩하는 사이즈 (밀리미터) | 생산성 (t/h) | 공장의 부하 용량 (t) |
메인 모터 | 주요 속도 저감기 | (t)에 짓누르세요 | |||
모델 | (kw)를 강화하세요 | 회전 속도 (r.p.m) | 모델 | 속도 비율 | ||||||
φ2.4×8 | 20.91 | ≤25 | 25~28 | 39~42 | JRQ1512-8 | 570 | 740 | ZD80-9 | 5 | 76.4 |
φ2.4×10 | 20 | ≤25 | 27~30 38~40 |
50 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 111 |
φ2.4×11 | 21 | ≤25 | 41~42 46~48 |
62~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 125 |
φ2.4×12 | 21 | ≤25 | 40~42 45~48 |
63~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2.4×13 | 21.5 | ≤25 | 48~51 | 68~72 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2.6×8 | 20 | ≤25 | 30~35 | 54 | YR630-8/1180 | 630 | 740 | JDX630 | 5.6 | 135 |
φ2.6×10 | 20.91 | ≤25 | 45~46 | 80 | YR1000-8/1180 | 1000 | 740 | JDX710 | 6.3 | 136 |
φ3×9 | 19.13 | ≤25 | 50~55 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 145 |
φ3.2×7 | 18.25 | ≤25 | 50~52 | 58 | YR1000-8/1180 | 1000 | 740 | MBY800 | 6.3 | 140 |
φ3.2×9 | 18.3 | ≤25 | 60~70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 175 |
φ4.6×10+3.5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-B-F | 476 |
기록 : 형식에서 매개 변수가 참조로서 유일하여서 특정한 것들을 위해, 고객들은 계약을 언급할 필요가 있습니다.
큐 : 왜 우리가 뤄양 즈홍다 산업 주식회사를 믿는지 :
한 : 1. 30년 경험 이상.
2.우리는 채탄기, 건설 기계, 주조되는 기계와 단조 부분의 뛰어난 전문적 업체입니다
3. 모든 제품은 ISO9901을 달성했습니다 :2000 품질 관리 증명서와 ROHS 증명서인 CE.
큐 :배달 시간
한 : 부품은 시간 1-2months 이르고 2-3months를 기계화합니다.
큐 :지불 기간
한 : 지불 형식을 받아들이세요 : 전신환, L/C (신용장), 웨스턴 유니온, 캐시.
30% 저장고는 서명될 때 수축하세요. 전체 납부는 운반하기 전에 지불했습니다
큐 : 품질 보증?
한 : 시간을 보증하세요 : 주력 기계를 위한 일년. 우리가 기술적 조언을 제공할 것입니다 그리고 바로 솔루션을 찾으세요 잘못된 일 면. 그 착용부를 위해 우리는 장기 공급을 위한 높은 품질 부분을 보증합니다.
큐 : 판매 서비스 뒤에?
한 : 최종 사용자가 필요하면 우리는 기계 운전시험과 유지 부품을 위한 기술적 가이드를 공급할 수 있습니다.
