애플리케이션: | 석탄 처리 | 재료: | 0.5 밀리미터 석탄 진흙 아래에 |
---|---|---|---|
생산 능력: | 0.18-7(m3/min) | 특징: | 경량 |
키워드: | 힘을 절약하십시오 | 상품 이름: | 부상능력 기계 |
하이 라이트: | 7m3/Min 선광 장비,7m3/Min 시험소 부유 선광기,금속 분리 시험소 부유 선광기 |

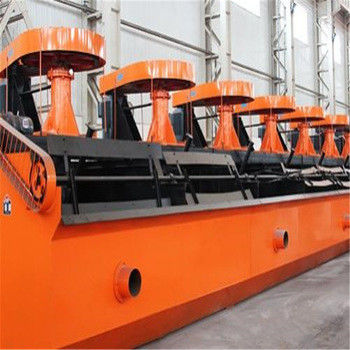

저렴하 금속 분리 장비 SF 시리즈 XJM 시리즈 부유 선광기
시리즈 부유 선광기는 비철 금속, 레어메탈, black metal과 비금속 입자 광물과 더불어, 0.5 밀리미터 석탄 진흙 아래에 애서 주로 사용됩니다. 시리즈품은 소형 구조, 경량, 획일적 기포 분포, 큰 핸들링 커패시티, 탄력적 처리 흐름, 편리하고 믿을 수 있는 오퍼레이션, 기타 등등의 이점을 가집니다
성능 특성
부유 선광기의 구조 : 주로 장치, 급기 장치, 장치와 전기도금한 것 모터를 방출하는 광화 버블을 섞으면서, 이 기계는 치수 급류로 구성됩니다.
(1) 치수 급류 : 그것은 치수 공급 입과 게이트 장치를 액위를 조정해서 사용되게 하고 있는 슈트 벽체에 의한 주로 조립되의 조립되 강재판과 게이츠 용해에 의해 지나서 강재판과 강철봉을 녹인 것이 주로 있습니다.
(2) 혼합 장치 : 그것은 급류에 맡기기 위한 해빈사광을 방지하기 위해 치수를 새서 주로 사용되고 주로 벨트 차에 의해 구성됩니다, 추진하는 것, 선굴과 추진하는 것이 찰과상 방지 충돌로 만들어집니다.
(3) 급기 장치 : 그것은 주로 흡입구 기송관에 의해 구성됩니다. 추진하는 것이 회전할 때, 거기는 무의미한 펌프 라인을 통한 공기를 흡수하기 위해 임펠러실을 부정적 압력안에서를 생산하고 거품 단체를 구성하기 위해 치수를 전파할 것입니다. 거품의 대량과 이런 종류의 치수는 추진하는 것의 회전식 힘에 의해 빨리 고정자에 던져지고 더욱 치수에서 거품을 광화할 것이고 되어 있는 회전 운동이 미소낭포의 대량을 야기시키고 부유 선광법에게 필수 요건을 제공할 것입니다.
(4) 신진대사된 포말방출구 : 이 장치는 휴대폰에 거품 플로팅을 가파르게 해서 주로 사용되고 그것이 전동기에 의해 가동된 환원제와 환원제에 의해 가동된 투사에 의해 주로 구성됩니다.
기술 데이터 :
SF 부유 선광기
모델 | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
홈통 능력(m3) | 0.37 | 0.7 | 1.2 | 2.8 | 4 | 8 | |
추진하는 것 지름(MM) | 300 | 350 | 450 | 550 | 650 | T60 | |
생산력 (m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
임펠러 회전 속도 (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
모터 | 모델 | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
전원(KW) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
차원(MM) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
한 개의 홈통 중량(KG) | 468 | 600 | 1373 | 2338 | 2660 | 4486 |
XJM 부유 선광기
모델 | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
급류 차원 | 길이 (밀리미터) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
폭 (밀리미터) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
높이 (밀리미터) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
한 개의 효과적인 중량 (킬로그램) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
효과적 체적 (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
생산 능력 (슬러리 부피에 의해 계산되) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
메인 샤프트 모터 | 모델 | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
(kw)를 강화하세요 | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
추진하는 것 | |||||||||
회전 속도 (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
지름 (밀리미터) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
높이 (밀리미터) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
회전 속도 (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
순회 속도 (m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
인형판 모터 | 모델 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
(kw)를 강화하세요 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
회전 속도 (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
인형판 | 회전 속도 (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
지름 (밀리미터) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
팬 (kpa)에서의 풍압 | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
Max.air 주사량 (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
