제품 상세 정보:
결제 및 배송 조건:
|
| Product name: | Cement Vertical Mill | Condition: | New |
|---|---|---|---|
| Type: | Vertical Mill& Vertical roller mill | 모터 유형: | AC 모터 |
| Power(W): | 500-5000kw | Capacity(t/h): | 30-1000 |
| Model: | LGSM/LGM/LKM Vertical Mill | Power Consumption of System: | 25~30 kWh/t |
| Raw Material Vertical Mill: | Output 70~720 t/h | 시멘트 수직 밀: | 출력 55~250 t/h |
| Coal Vertical Mill: | Output 5~70 t/h | Slag Vertical Mill: | Output 50~180 t/h |
| Material medium friction (MFs): | 0.9~1.0 | 정제된 파우더 수분: | 0.5~1.0% |
| 보증: | 12개월 | Port: | QingDao,ShangHai,TianJin |
| 하이 라이트: | 800Tph LM 수직 롤러 밀리리터,5Tph LM 수직 롤러 밀리리터,800Tph 브르텀 세멘르 공장 |
||

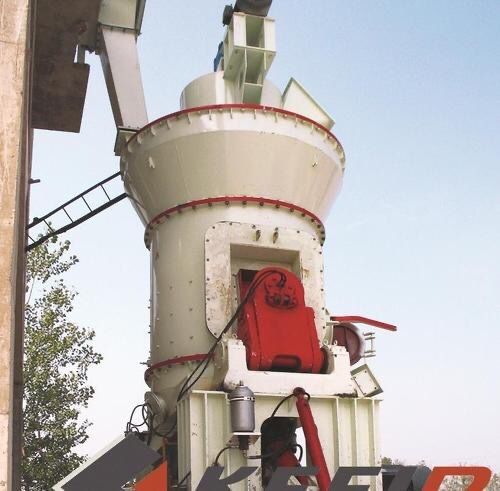

LM 수직 롤러 밀
LM 수직 연삭기는 분쇄, 연삭, 분말 선택, 건조 및 재료 이송의 5가지 기능을 통합합니다.그것은 중앙 집중식 기술 프로세스, 작은 직업 영역, 낮은 투자, 고효율, 에너지 절약 및 환경 보호가 특징입니다.LM 시리즈 수직 롤러 밀은 재료를 분쇄하는 데 사용되며, 이 분쇄기로 재료를 80-400Mesh로 분쇄할 수 있습니다.
|
모델
|
연삭 직경
d(mm) |
롤 직경
d(mm) |
롤러 번호
(N) |
표준 전력
P(kw) |
용량
Q(t/h) |
|
LKCM30.31
|
3,000
|
1,600
|
삼
|
1250
|
55~60
|
|
LKCM32.31
|
3,200
|
1,700
|
삼
|
1600
|
65~80
|
|
LKCM35.41
|
3,500
|
1,800
|
4
|
1800년
|
85~100
|
|
LKCM40.41
|
4,000
|
1,900
|
4
|
2500
|
115~125
|
|
LKCM43.41
|
4,300
|
2,120
|
4
|
3000
|
135~145
|
|
LKCM46.41
|
4,600
|
2,240
|
4
|
3350
|
150~160
|
|
LKCM48.41
|
4,800
|
2,240
|
4
|
3550
|
170~180
|
|
LKCM50.41
|
5,000
|
2,360
|
4
|
3900
|
190~200
|
|
LKCM53.41
|
5,300
|
2,500
|
4
|
4600
|
210~230
|
|
LKCM56.61
|
5,600
|
2,500
|
| 모델 | 연삭 직경 NS |
롤 직경 NS |
롤러 번호 | 표준 전력 NS |
용량 NS |
| (mm) | (mm) | (N) | (kW) | (NS) | |
| LKMR22.30 | 2200 | 1400 | 삼 | 550 | 70 |
| LKMR26.30 | 2600 | 1600 | 삼 | 790 | 100 |
| LKMR28.30 | 2800 | 1750년 | 삼 | 900 | 115 |
| LKMR30.30 | 3000 | 1700 | 삼 | 1000 | 120 |
| LKMR32.30 | 3200 | 1500 | 삼 | 1400 | 160 |
| LKMR34.30 | 3400 | 1500 | 삼 | 1600 | 180 |
| LKMR36.41 | 3600 | 1600 | 4 | 1800년 | 200 |
| LKMR38.41 | 3800 | 1700 | 4 | 1900년 | 230 |
| LKMR40.41 | 4000 | 1800년 | 4 | 2240 | 260 |
| LKMR43.41 | 4300 | 1900년 | 4 | 2500 | 310 |
| LKMR46.41 | 4600 | 2060년 | 4 | 3150 | 350 |
| LKMR48.41 | 4800 | 2240 | 4 | 3350 | 390 |
| LKMR50.41 | 5000 | 2360 | 4 | 3500 | 420 |
| LKMR53.41 | 5300 | 2500 | 4 | 3800 | 470 |
| LKMR56.41 | 5600 | 2600 | 4 | 4500 | 540 |
| LKMR59.61 | 5900 | 2600 | 6 | 5000 | 610 |
| LKMR63.61 | 6300 | 2700 | 6 | 6000 | 720 |
| 모델 | 연삭 직경 | 롤 직경 | 롤러 번호 | 표준 전력 | 용량 |
| D(mm) | D(mm) | (N) | P(kW) | (NS) | |
| LKMC12.20 | 1200 | 900 | 2 | 110 | 5 |
| LKMC16.20 | 1600 | 1000 | 2 | 250 | 12 |
| LKMC18.20 | 1800년 | 1120 | 2 | 330 | 18 |
| LKMC20.30 | 2000년 | 1250 | 삼 | 430 | 20 |
| LKMC22.30 | 2200 | 1400 | 삼 | 590 | 30 |
| LKMC23.30 | 2300 | 1450 | 삼 | 640 | 35 |
| LKMC26.30 | 2600 | 1600 | 삼 | 810 | 44 |
| LKMC28.30 | 2800 | 1750년 | 삼 | 1000 | 55 |
| LKMC30.30 | 3000 | 1900년 | 삼 | 1250 | 65 |
| LKMC35.30 | 3500 | 1900년 | 삼 | 1400 | 70 |
슬래그 수직 밀 사양
| 모델 | 연삭 직경 | 롤 직경 | 롤러 번호 | 힘 | 용량 |
| (mm) | (mm) | (N) | (kW) | (NS) | |
| LKMS33.31 | 3200 | 1700 | 삼 | 1600 | 50 |
| LKMS35.41 | 3500 | 1800년 | 4 | 1800년 | 60 |
| LKMS40.41 | 4000 | 1900년 | 4 | 2240 | 70 |
| LKMS43.41 | 4300 | 2120 | 4 | 2800 | 90 |
| LKMS46.41 | 4600 | 2240 | 4 | 3150 | 105 |
| LKMS48.41 | 4800 | 2240 | 4 | 3550 | 125 |
| LKMS50.41 | 5000 | 2360 | 4 | 3800 | 140 |
| LKMS53.41 | 5300 | 2500 | 4 | 4200 | 160 |
| LKMS56.61 | 5600 | 2500 | 6 | 5000 | 180 |
참고: 밀 스펙트럼 패턴 벤치마크
오류 처리 체계
시멘트 수직 밀 공정의 열악한 작업 조건으로 인해 수직 연삭 롤러, 연삭 디스크 라이닝 플레이트, 수직 연삭 롤러 베어링 챔버 마모 및 감속기 누출과 같은 일반적인 문제가 자주 발생합니다.수직 슬로우 롤 바디 및 내마모성 라이닝은 사용 과정에서 일단 나타나면 온톨로지와 라이너 마모 사이를 만들고 뜨거운 공기와 결합하여 시멘트 입자가 협력하고 홈, 충돌하는 충격을 지속적으로 수색합니다. 온톨로지와 라이닝 보드 사이, 골절시 심각한 라이닝 균열 및 기계 손상, 특히 감속기 손상,악의적인 사건을 일으킵니다.이러한 종류의 문제가 발생하면 일반적인 수리 방법은 해결하기 어렵고 교체 비용이 높습니다.수직 연삭 롤러 베어링의 조립 요구 사항은 엄격하며 일반적으로 베어링은 드라이 아이스에서 냉각하여 조립됩니다.베어링과 베어링 실 사이에 틈이 생기면 베어링의 정상 작동에 영향을 미치고 베어링 발열로 이어지며 심각한 경우 베어링 연소 현상으로 이어집니다.수직 밀에서 감속기의 누출은 기계의 외관에 영향을 미칠 뿐만 아니라 오일을 낭비하고 장비의 유지 보수에 큰 지장을 줍니다.[1]
위의 문제는 일반적으로 수리 용접 공정으로 수리하기 어렵고 주철 용접이 좋지 않고 부품에 더 심각한 2 차 손상을 일으키기 쉽고 교체 비용이 높고 길다.서구 국가는 이러한 문제를 해결하기 위해 주로 고분자 복합 재료를 사용하며 그 중 Meijia Wah 시리즈가 더 널리 사용됩니다.압축 강도와 좋은 소성 변형 및 강한 가공 성능의 재료 특성은 이러한 문제의 수리에서 빠르고 편리하며 내구성이 있는 특성을 반영하고 기업의 귀중한 생산 중단 시간을 많이 절약하고 기업이 새로운 유지 보수를 배우게 합니다. 기술, 다시 유사한 문제에서 기업은 처음으로 독립적으로 해결할 수 있습니다.
| 안건 | 설명 |
| 레이몬드 밀에 비해 | 높은 수용력 |
| 볼밀에 비해 | 에너지 절약 |
수직 미네랄 밀 시리즈
| 모델 및 매개변수 | 수직 미네랄 밀 시리즈 | ||||||
| LM130K | LM150K | LM170K | LM190K | LM220K | LM280K | ||
| 플레이트 직경(mm) | 1300 | 1500 | 1700 | 1900년 | 2200 | 2800 | |
| 용량(t/h) | 10-28 | 13-38 | 18-48 | 23-68 | 36-105 | 50-170 | |
| 출력 섬도 | μm | 170-40 | 170-40 | 170-40 | 170-40 | 170-45 | 170-45 |
| 망사 | 80-400 | 80-400 | 80-400 | 80-400 | 80-325 | 80-325 | |
| 최대 이송 크기(mm) | <38 | <40 | <42 | <45 | <50 | <50 | |
| 메인 모터(kW) | 200 | 280 | 400 | 500 | 800 | 1250 | |
수직 석탄 공장 시리즈
| 모델 및 매개변수 | LM80M | LM110M | LM130M | LM150M | LM170M | LM190M | LM220M | LM240M | LM280M |
| 플레이트 직경(mm) | 800 | 1100 | 1300 | 1500 | 1700 | 1900년 | 2200 | 2400 | 2800 |
| 연삭 롤러(조각) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 삼 | 삼 |
| 용량(t/h) | 3~5 | 5~9 | 10~17 | 16~22 | 20~30 | 26~40 | 35~50 | 50~65 | 60~90 |
| 석탄분말(R0.08mm) | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% |
| 최대 이송 크기(mm) | <30 | <30 | <38 | <40 | <42 | <45 | <50 | <50 | <50 |
| 메인 모터(kW) | 55 | 110 | 185 | 250 | 315 | 400 | 500 | 710 | 900 |
수직 슬래그 밀 시리즈
| 모델 및 매개변수 | 수직 슬래그 밀 시리즈 | ||||||
| LM130N | LM150N | LM170N | LM190N | LM220N | LM280N | ||
| 플레이트 직경(mm) | 1300 | 1500 | 1700 | 1900년 | 2200 | 2800 | |
| 용량(t/h) | 10-28 | 13-38 | 18-48 | 23-68 | 36-105 | 50-170 | |
| 출력 섬도 | μm | 170-40 | 170-40 | 170-40 | 170-40 | 170-45 | 170-45 |
| 망사 | 80-400 | 80-400 | 80-400 | 80-400 | 80-325 | 80-325 | |
| 최대 이송 크기(mm) | <38 | <40 | <42 | <45 | <50 | <50 | |
| 메인 모터(kW) | 200 | 280 | 400 | 500 | 800 | 1250 | |
수직형 미분쇄기 시리즈
| 모델 및 매개변수 | LM130X-GX | LM150X-GX | LM170X-GX | LM190X-GX | LM220X-GX |
| 플레이트 직경(mm) | 1300 | 1500 | 1700 | 1900년 | 2200 |
| 연삭 롤러(조각) | 삼 | 삼 | 삼 | 삼 | 삼 |
| 최대 이송 크기(mm) | 10 | 20 | 20 | 20 | 20 |
| 출력 섬도(D97) | 325~600 메쉬 | 325~600 메쉬 | 325~600 메쉬 | 325~600 메쉬 | 325~600 메쉬 |
| 용량(t/h) | 4~12 | 6~14 | 8~20 | 13~26 | 15~30 |
| 분말 분류기(kW) | 45 | 55 | 75 | 90 | 110 |
| 메인 모터(kW) | 220 | 280 | 400 | 500 | 560 |
수직 사전 분쇄기 시리즈
| 모델 및 매개변수 | LM150Y | LM170Y | LM190Y | LM250Y | LM340Y |
| 플레이트 직경(mm) | 1500 | 1700 | 1900년 | 2500 | 3400 |
| 연삭 롤러(조각) | 2 | 2 | 2 | 삼 | 삼 |
| 최대 이송 크기(mm) | 20 | 20 | 20 | 20 | 20 |
| 공급 용량(t) | 15~25 | 25~40 | 35~50 | 80~120 | 200~250 |
| 출력 섬도 1(R0.08mm) | ≤15% | ≤15% | ≤15% | ≤15% | ≤15% |
| 출력 용량 1(t/h) | 6~10 | 10~16 | 14~20 | 32~48 | 80~100 |
| 출력 섬도 2(R0.2mm) | ≤5% | ≤5% | ≤5% | ≤5% | ≤5% |
| 출력 용량 2(t/h) | 9~15 | 15~24 | 21~30 | 48~72 | 120~150 |
| 밀링 주기 처리량(t/h) | 60~100 | 100~160 | 140-200 | 320-480 | 800-1000 |
| 메인 모터(kW) | 280 | 450 | 560 | 1400 | 2500 |
GX 시리즈 파인 수직 연삭기
| 모델 | LM110X-GX | LM130X-GX | LM150X-GX | LM190X-GX | LM220X-GX | |
| 연삭 롤러(개) | 삼 | 삼 | 삼 | 삼 | 삼 | |
| 턴테이블 피치 지름(mm) | 1100 | 1300 | 1500 | 1900년 | 2200 | |
| 완제품(메쉬)의 섬도 | 400-600 | 400-600 | 400-600 | 400-600 | 400-600 | |
| 연마재의 섬도(mm) | <5 | <5 | <10 | <10 | <10 | |
| 연마재의 크기(mm) | 10 | 10 | 20 | 20 | 20 | |
| 연삭재 수분(%) | <3% | <3% | <3% | <3% | <3% | |
| 용량(t/h) | 3-8 | 4-12 | 6-14 | 13-26 | 15-30 | |
| 주 엔진의 모터 동력(kw) | 160 | 220 | 280 | 500 | 560 | |
| 분말 농축기의 모터 동력(kw) | 30 | 45 | 55 | 90 | 110 | |
Y 시리즈 사전 연삭 수직 연삭기
| 모델 | LM150Y(클링커용) | LM190Y(클링커용) | LM250Y(클링커용) | LM340Y(클링커용) | LM150Y(석회석용) | LM170Y(석회석용) | LM190Y(석회석용) | LM250Y(석회석용) | LM340Y(석회석용) | |
| 연삭 롤러(개) | 2 | 2 | 삼 | 삼 | 2 | 2 | 2 | 삼 | 삼 | |
| 턴테이블 피치 지름(mm) | 1500 | 1900년 | 2500 | 3400 | 1500 | 1700 | 1900년 | 2500 | 3400 | |
