제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 습식 하락 공장 | 애플리케이션: | 공장을 부수는 실내 금 |
|---|---|---|---|
| 피딩하는 능력: | 625t/h | 주전동기출력: | 5500 kw |
| 재료: | 습식이고 마릅니다 | 원래 장소: | 허난, 중국 |
| 타입: | Φ 8.8m× 4.8m (F/F) | 보증: | 12 달 |
| 하이 라이트: | 완전히 기능적 습식 하락 공장,625t/h 습식 하락 공장,5500 kw 하락 세미 자생 분쇄기 |
||

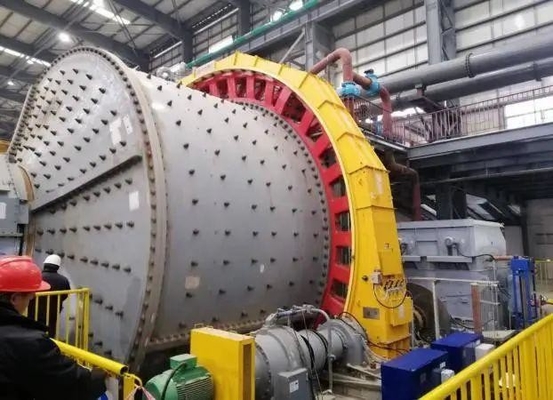

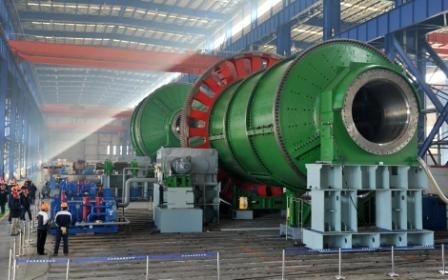

완전 기능 Φ 8.8m× 4.8m(F/F) 습식 새그 밀 및 지원 시스템
1. 개요, 기본 조건
(1. 개요
종종 새그 밀 또는 새그 반자율 밀이라고 불리는 이 밀은 2단계 또는 3단계 분쇄 및 스크리닝과 동등한 분쇄 작업을 수행할 수 있습니다.새그 밀은 종종 최종 입자 크기를 직접 생산하거나 다운스트림 분쇄 섹션을 위한 공급 재료를 준비하기 위해 현대적인 농축기 분쇄 작업에 사용됩니다.
(2) 지리 및 기상 조건
실내 설치의 경우 고도는 1000m 미만입니다.
(3) 밀의 회전
오른쪽 회전
회전 해석: 공급 끝에서 배출 끝까지 메인 모터는 오른쪽에 있습니다. 메인 모터는 배출 끝에 있습니다.
(4) 작업 시스템
연속 작업 330d/a, 24h/d, 3교대 /d, 8h/교대.
(5) 전원 공급 조건
전원: 고전압 삼상 사선 10kV, 출력 전압 범위 10kV±10%, 저전압 삼상 사선 380V, 주파수 50Hz.
(6) 물 공급 조건
수질: 중립적이고 깨끗한 순환수, 수온: ≤30℃, 수압: 0.3 ~ 0.4mpa.
2. 공급장비 목록
(1) 제공 장비 설명
공급 범위에는 새그 밀 본체, 밀 드라이브 모터, 안전 커플링, 라이닝 플레이트 풀 세트, 오일 윤활 시스템 풀 세트, 전기(제어) 시스템 풀 세트, 모든 종류의 보조 장치를 포함한 완전한 기능의 습식 새그 밀 및 지원 시스템이 포함됩니다. 기계, 특수 도구, 기초 볼트 및 베이스의 전체 세트. 자세한 장비 설계, 제조, 검사, 도장, 포장, 배송, 교육, 기술 서비스, 기술 데이터, 설치 및 시운전 안내 등
(2) 공급 인터페이스
기계 부품 공급 인터페이스
판매자 장비의 바닥 판 하단면은 지지대에 장착됩니다. 앵커 볼트와 개스킷은 판매자가 제공하며 콘크리트 기초 위의 지정된 그라우트 층에 설치됩니다.
공급 트롤리가 호퍼에 떨어집니다.
피더 트롤리 트랙 및 피더 트롤리 포함.
밀 배출 후.
판매자 장비 부품의 유압, 오일 및 냉각수용 입구 및 출구 플랜지 표면.
기초방호관, 앙카플레이트 등 1차 매입부재는 포함하지 않습니다.
냉각 파이프가 포함되어 있지 않습니다.
연마 매체가 없습니다.
전기 및 제어 부품용 공급 인터페이스
모터 단자.
외부 연결을 위한 판매자의 악세서리 장비의 단자입니다.
판매자가 제공하는 현장 제어 캐비닛의 수신 및 출력 단자.
고전압 스위치 기어를 포함하지 않습니다.
캐비닛의 모든 외부 케이블 제외(판매자가 제공하는 케이블 모델).
첫 번째 오일(판매자가 제공한 오일 모델)은 포함하지 않습니다.
3. 공급 범위 (단일 기기의 세부 사항 제공)
| 아니요. | 이름 | 수량 | 주요 구조 | 메모 |
| Ⅰ | 장비 온톨로지 | 1 | φ 8.8×4.8m 습식 새그 밀 | 중국산 |
| 1 | 공급 시스템 | 1 | 상자 슈트 전기 트롤리 공급. | 중국산 |
| 2 | 메인 베어링 시스템 | 2 | 전체 정수압 윤활, 세 개의 혀 밀봉, 구리 타일, 이중 아크 표면 정렬 구조. | 중국산 |
| 삼 | 회전 부품 | 1 | 여기에는 입구 및 출구 커버의 중공 축, 입구 및 출구 부싱, 배럴 본체, 엔드 커버 부싱 보드, 배럴 바디 부싱 보드, 그리드 보드, 쓰레받기 보드 및 기타 필요한 액세서리가 포함됩니다. | 중국산 |
| 4 | 구동 부품 | 1 | 포함: 큰 기어, 피니언 기어, 기어 하우징 및 기타 필요한 액세서리. | 중국산 |
| 5 | 기본 단위 | 1 | 포함: 장치 베이스 플레이트 및 앵커 볼트. | 중국산 |
| 6 | 윤활유 관 | 1 | 스테인리스 스틸 튜브. | 중국산 |
| 7 | 방패 | 1 세트 | 회전 부품. | 중국산 |
4. 주요 기술 파라미터
습식 새그 밀의 기술 파라미터
| 아니요. | 프로젝트 이름 | 숫자 |
| 1 | 밀 사양(mm) | Φ8800 x4800 |
| 2 | 실린더 내경(mm) | 8800 |
| 삼 | 실린더 플랜지 대 플랜지 길이(mm) | 4800 |
| 4 | 실린더의 유효 체적(m³) | 250 |
| 5 | 엔드 커버의 유효 체적(m³) | 42 |
| 6 | 최대 중간 유효노출률(%) | 8 |
| 7 | 총 유효노출률(%) | 25 |
| 8 | 최대 볼 하중(T) | 108 |
| 9 | 실린더 속도(r/min) | 10.7 |
| 10 | 메인 모터 전원 | 5500kW |
