제품 상세 정보:
결제 및 배송 조건:
|
| 모델: | Ｈ 시리즈 로터리 드라이어 | 메인 모터: | 7.5-160 kw |
|---|---|---|---|
| 이름: | 간접 열전달 드라이어 | 설치 기울기 (%): | 3~5 |
| 적용물: | 산화철, 찌꺼기, 코카콜라, 철, 구리 정광 | 능력: | 1.9-76 t/h |
| 애플리케이션: | 물질, 야금학, 화학을 구축한 미너럴 드레싱 | 드럼 경사: | 3-5% |
| 상품 이름: | 로터리 드라이어 | 특징: | 저온 건조 |
| 중량: | 9-135 Ｔ | 장점: | 대용량 저비용 |
| 최상위 흡입구 공기 온도: | 700-800 Ｃ | ||
| 하이 라이트: | 대용량 굴음통 건조기,굴음통 건조기를 쓰러뜨리세요,하락 시멘트 로타리 킬른 |
||

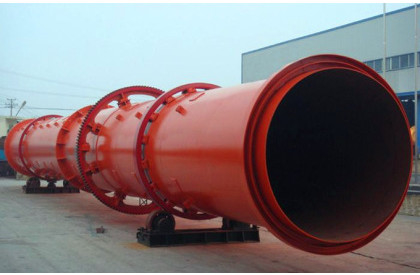

대용량 로터리 드라이어 텀블 드라이어 드럼 건조기 시멘트 로타리 킬른
1.시멘트 로타리 킬른 드라이어 적용범위 :
물질, 야금학, 화학과 어떤 습도 또는 물질의 입자 크기를 말리는 다른 국무부를 구축하면서, 드라이어는 주로 미너럴 드레싱을 위해 사용되고, 로터리 드라이어가 물질에 강한 적용성을 가지고 있고 모든 재종을 말릴 수 있고, 장비가 단순하고 믿을 만하고 따라서 그것이 넓게 사용됩니다.
루오 광산 금 시리즈 드라이어는 넓게 안에 사용됩니다 : 산화철, 찌꺼기, 코카콜라, 철이, 구리 정광, 탄화 규소 분말, 희귀 토양 철광석, 수은 파우더, 주석 분말, 코발트 광석, 니켈 광석, 망간 광석 파우더, 석고 분말, 벤토나이트, 카올린 클레이, 철광석, 납 분말, 석유 코크스, 금 광석 파우더, 강철 슬래그, 물 슬래그, 형석 철광석, 바다의 모래, 강 모래와 다른 재료 건조.
2. 드라이어의 구조적인 특성 :
텀블 드라이어, 드럼 건조기, 로터리 드라이어, 모래 드라이어, 갈탄 드라이어, 강 모래 드라이어
주로 휠 샤프트와 다른 부분을 지원하면서, 드라이어는 휠, 보유하 휠, 휠 벨트를 지원하면서, 유물, 큰 이빨 벨소리, 날개로 구성됩니다. 날개를 통한 환원제 두 단계 감속을 통하여, 트라이앵글 벨트를 통한 모터는 대기어 벨소리를 운전하여서, 실린더가 건조 소재를 고르게 구체화하도록, 실린더 설계가 가동을 위해 속도가 납니다.
3.드라이어의 시멘트 로타리 킬른 주요 유형 :
로터리 드라이어 텀블 드라이어, 드럼 건조기, 로터리 드라이어
(1) 굴음통 건조기가 또한 굴음통 건조기를 불렀습니다.
넓게 물질, 야금학, 화학, 슬래그 석회암을 말리는 시멘트 산업, 석탄 분말, 슬래그, 점토와 다른 재료를 구축하는 것이 사용되기. 주로 장치와 밀봉 링과 다른 요소를 지원하면서, 기계는 장치를 운전하면서, 회전 몸체, 호이스팅 플레이트로 구성됩니다. 그것은 합리적 구조, 우수한 생산, 고출력, 낮은 에너지 소모량과 편리한 작동이라는 유리한 입장에 있습니다.
(2) 로터리 드라이어는, 어떤 습도와 입자 크기 비료를 말리, 복합 비료 생산을 위해 그러나 또한 다른 재료 건조를 위해 또한 사용될 수 있습니다, 콘 베어판 분포와 각 설계가 합리적이고, 신뢰할 만한 성능, 열 에너지의 그러므로 높은 활용률, 균일한 건조, 세척 재료 더 적은 시간, 편리한 유지관리와 다른 특성입니다.
(3) 로터리 드라이어는 물질에 강한 적용성을 가지고 있고, 모든 재종을 말릴 수 있습니다. 그것은 시멘트 플랜트에서 드라이링 석회암, 점토, 미분탄과 혼합 소재를 위해 사용됩니다. 그것은 판 야금학, 전력, 화학 산업, 식품과 다른 부서에서 또한 사용됩니다. 로터리 드라이어는 시멘트 플랜트에 가장 일반적으로 사용된 말리는 장비입니다. 그리고 장비는 단순하고 믿을 수 있는 오퍼레이션, 방진의 봉합, 편리한 유지 그래서 그것이 넓게 사용됩니다.
(4) 텀블 드라이어는 넓게 식품, 사료, 화학적이, 제약적이, 마이닝과 다른 산업에서 사용됩니다. 장비의 작업하는 프로세스는 다음과 같습니다 : 탈수 습식 재료가 드라이어에 추가된 후, 드라이링 열 전도와 물질 이동을 가속하는 물질은 고르게 드라이어에서 전파되고, 고르게 드럼에 배포된 플레이트 리더의 이동 하에 완전히 허풍과 접촉합니다. 건조 프로세스에서, 완성품은 기울어진 플레이트와 허풍의 작용에서 다른 드라이어에서 해고됩니다. 이 기계는 맥주 곡물, 콩 찌꺼기, 스프레이 옥수수 남자, 석탄 진흙, 과일 찌꺼기, 등과 같은 수분 함유량 85% 이하으로 모든 종류의 슬래그 물질을 말리는데 적합합니다. 그것은 사료 자원을 개발하고, 공급 비용을 줄이고 환경 오염을 줄이는 것에 대한 좋은 효과를 가집니다.
4. 시멘트 회전식이 킬데르이어 생성물 파라미터
(1) Ｈ 시리즈 로터리 드라이어 기술적인 매개 변수, 텀블 드라이어, 드럼 건조기, 로터리 드라이어
| 제품 SPEC(m) | 드럼 크기(m3) | 생산 능력(t/h) | 설치 Angle(%) | 최대 흡기 온도 | 메인 모터 전원(KW) | 전체 중량(t) |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) 간접 열전달 드라이어 기술적인 매개 변수
| 항목 드럼 직경 Ｘ 길이 | 드럼 직경 밖에 (밀리미터) | 드럼 직경 안에서 (밀리미터) | 드럼 길이 (m) | 드럼 크기 (m3) | 드럼 경사 | 승강기 이사회의 타입 | 최대 흡기 온도 | 차원(m) |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m | 1500 | 500 | 15 17 19 | 20.27 22.97 25.68 | 3-5% | 상승 타입 | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m | 1800 | 650 | 21 23 25 | 35.91 39.33 42.75 | 3-5% | 상승 타입 | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m | 2200 | 800 | 21 23 25 | 58.10 63.61 69.15 | 3-5% | 상승 타입 | 850 |
5. 로터리 드라이어의 유지 관리 방법 :
(1) 로터리 드라이어의 정상 작동 동안, 유입 뜨거운 배연 가스의 기온은 700-800 도 섭씨이고 수단 뜨거운 배연 가스의 기온이 90-150 도 섭씨입니다.
(2) 로터리 드라이어 이 벨소리와 지지 휠을 확인하세요. 롤러베어링의 윤활점이 적당히 충전되는지.
(3) 벨소리와 지지 휠 사이의 접촉이 좋은지, 접촉면은 벨소리의 폭의 적어도 70%입니다.
(5) 로터리 드라이어의 체결 볼트와 기초 볼트가 느슨하거나 깨지는지.
(6) 각각 지지 휠을 공세가 위로 향하여 한결같게 있는지.
(7) 진동, 결함 또는 로터리 드라이어의 기초의 경감이 있을지.
(8) 리테이닝 휠이 유연하게 회전하는지, 고리와의 접촉이 힘이 보유하 휠 빛나게 , 박리와 태도 난방의 표면과 다른 이상 현상을 야기시키기에 너무 크는지 좋은지.
(9) 굴음통 건조기의 드럼 몸체의 회전이 탄력적이고 안정적인지고 밀봉이 입혀지거나 누출되는지.
(10) 송신 장치 진동, 주유 포인트 오일이 충분한지.
