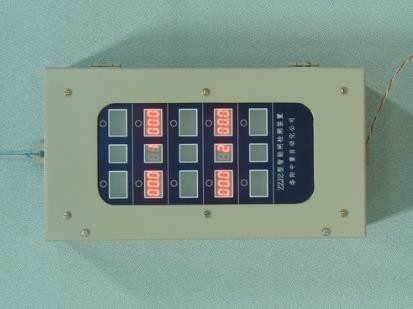

갱내 호이스트에서 ZZJ 타입 지적 브레이크 검출 장치

채굴기 예비품과 ZZJ 종류 지적 브레이크 검출 장치

1. 채굴기 예비품과 ZZJ 종류 지적 브레이크 검출 장치에 대한 제품 설명

지적 브레이크 검출 장치가 익숙한 ZZJ 종류는 호이스트 브레이크의 상위 원판 브레이크를 발견하며, 그것이 브레이크 피부의 웨어 학위와 봄의 피로도를 발견하고, 번호의 모양으로 직접적으로 그것을 드러낼 수 있습니다. 브레이크 마멸과 봄 약화가 알람 설정 가치를 초과할 때, 상위 전자제어시스템에게 통보하기 위해 스위치 신호를 출력하세요 그리고, 모듈 경보를 보여주기 위해 모듈에서 디지털 섬광을 탐지하세요. 검출 모듈은 지적이며, 그것이 통신에 의하여 디지털량과 알람 상태를 상부 컴퓨터로 업로드할 수 있습니다 (상응하는 하드웨어와 소프트웨어가 추가되어야 합니다).

2. 채굴기 예비품과 ZZJ 종류 지적 브레이크 검출 장치의 생성물 파라미터

(1) 조직 구성 : 게이츠의 각각 쌍은 검출부를 형성하기 위해 검출 모듈과 2개 센서로 구성됩니다 ; 각각 브레이크 베이스는 제어함으로 설치됩니다, 대수에 설치된 브레이크 베이스에 따르면, 제어함이 검출 모듈의 상응하는 번호를 실었습니다 ; 제어함은 케이블을 통하여 병렬로 연결되고 전력 공급 모듈이 일한 전력을 공급합니다.

(2) 설치 : 제어함은 브레이크 베이스에 설치됩니다 ; 센서는 브레이크 자리의 후방에 설치되어서, 센서 감지 샤프트가 항상 브레이크 자리의 상부에 있습니다 ; 센서는 상응하는 검출 모듈에 연결됩니다.

(3) 연결 방법 : 박스의 바닥 위의 분석 모듈에 대한 각각 통제는 6 라인단을 가지고 있습니다, 단말기가 형태에 나타난 바와 같이 규정됩니다 : 12 Ｖ | | 0 Ｖ | | D1과 D2 | Ｄ |를 남겼습니다 -- - | Ｄ 권리 ; 12 Ｖ 전원 공급기를 제공하기 위한 12 Ｖ | | | 0 Ｖ를 포함하여 ; | | | D2 D1은 한 쌍의 건조 접촉이고 경보 신호를 출력하는데 사용됩니다 ; | Ｄ | -- - | Ｄ 통신 단말기입니다. 여러 제어함에서 6 와이어 단자는 함께 연결됩니다. 각각 검출 모듈은 좌우로 센서에 신호 케이블을 연결하기 위한 좌측에 3 전선 배선 단자를 가지고 있습니다. 형태에 나타난 바와 같은 단말기와 센서 접속 : | | 좌측 손 바닥은 | | 오른쪽을 검게합니다.

(4) 검파 매개 변수 :

최대 거리 : 25 밀리미터

검출 오류 : 0.1 밀리미터

(5) 다이알 세팅 : 각각 탐지와 모듈의 오른쪽에 8비트 다이얼을 가지고 있고 인사에 나타난 바와 같이, 탐지 모듈 매개 변수에서 설정하는데 사용됩니다 : | |에게 S1 S2 | S3 | S4 | S5 | S6 | S7 | S8 | 오른쪽을 남겨두었습니다.

다음과 같이 다음

(6) 데밧깅법 : 알람의 설정값이 도달될 때, 부정적이 브레이크 슈 제거, 양수의 크기가 봄 약화의 학위를 보여준다고 말한 것처럼, 제로에 그것을 시험하면서, 알람이 보고될 후 검출 모듈이 거의 20.0에 나타나 전이나 후에, 개방 상태에 처음으로, 설치가 센서 위치를 조정하고 계속 약 2 0.0 위의 분석 모듈, 시험 모듈 디스플레이에서 두 번째는, 제로가 여기에서 인데, 동안 리셋 버튼을 누른 후. 각각 스위치 조정 뒤에, 리셋 키는 통과되도록 강요받아야 합니다. 센서의 검출축이 완전히 공개되고 약 2 초 동안 끊임없이 검출 모듈 위의 리셋 버튼을 누르고 디스플레이가 00.0일 것이라는 상태 하에. 그리고 나서 센서의 검출축을 누르고 디스플레이는 00.0일 것입니다 -- 24.9. 이 디스플레이는 새로운 브레이크 외피의 설치를 위해 사용됩니다.

(7) 경보 출력부 방식은 용량 0.5A의! 한 쌍의 건조 접촉이며, 그것이 알람으로 마무리되고, 알람 없이 떨어졌습니다.
