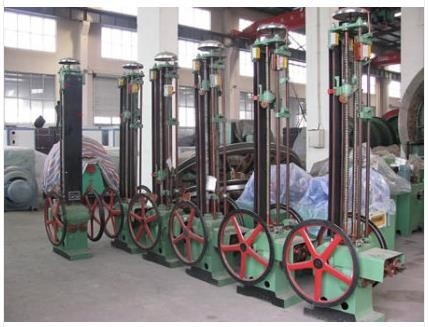

채굴기를 위한 심도계 채굴기 예비품

채굴기 예비품과 채굴기를 위한 심도계

1. 승강기 심도계에 대한 제품 설명

하나의 줄 아치 밑의 통로 심도계는 두 파트로 구성됩니다, 하나가 승강기 즉, 아치 밑의 통로 심도계 송신 장치의 주축의 끝에 직각으로 동작을 전하는 장치이고 다른 부품이 심도계입니다, 어느 것이 결합으로 연결됩니까.

하나의 줄 아치 밑의 통로 심도계는 두 파트로 구성됩니다, 하나가 승강기 즉, 아치 밑의 통로 심도계 송신 장치의 주축의 끝에 직각으로 동작을 전하는 장치이고 다른 부품이 심도계입니다, 어느 것이 결합으로 연결됩니까. 심도계는 아치 밑의 통로 종류 심도계, 근소한 선두 스크류형 두꺼운 지시자 지표, 환상 디스크 종류 미세바늘 지표를 갖추고 있습니다. 아치 밑의 통로 심도계는 또한 깨진 샤프트 보호 소자 (심도계 드라이브 실패 보호)를 추가했습니다.

채굴기 예비품과 채굴기를 위한 심도계

2. 승강기 심도계의 원리로 일하는 것 :

승강기의 주축의 회전 운동은 송신 장치로 심도계로 전송되고 스크루가 기어 페어로 리드 스크루로 전송되어서, 2개 수직 리드 스크류가 서로에 대한 반대 방향에서 회전합니다. 리드 스크루가 회전한 것처럼, 지시자와 2 부등변 4각형 핵심은 또한 반대 방향, 원 업과 다른 아래로인 것 이동합니다. 리드 스크루의 회전수는 주축의 회전수에 비례하고, 그러므로 유정에서 컨테이너의 위치에 해당됩니다. 그러므로, 리드 스크루 위의 핵심에 대한 지시자의 위치는 또한 그것에 해당되고 유정에서 컨테이너의 위치가 정확하게 지시자에 의해 나타낼 수 있습니다.

지시자를 갖추고 톱니 멈춤쇠를 갖출 뿐만 아니라 부등변 4각형에 누트와 수원과 가까운 상승 컨테이너가 위치, 인장 봉에 톱니 멈춤쇠 주도 신호핀을 설치해제하고 점진적으로 고정시킨 것처럼, 철을 접촉하고, 동시에 신호 휴대에서 수평 방향에서 핀, 때 인장 봉 녹 벨, 신호 느린 시작, 리밋 스위치 위의 발사 핀이 신호 인장 봉에 다음인 칼럼에 마련해 주는 신호에서, 톱니 멈춤쇠 행방으로부터 감속 포인트 핀에 도달합니다. 특정 위치에 도달할 때, 신호 인장 봉 위의 터치 블록은 그것이 멈출 때까지 상승 컨테이너가 환원제 스위치의 롤러를 감속할 것입니다. 만약 승강기가 감겼으면, 부등변 4각형 핵심 위의 철 터치가 안전 제동을 위한 코일링 리밋 스위치를 열 것입니다.

신호 인장 봉 위의 핀은 필요성에 따라 이동될 수 있고 감속 리밋 스위치의 그리고 윈치 리밋 스위치 위에서 상부 및 하부 위치들이 다른 감속 거리를 위한 그리고 윈치 거리 위에서 요구조건을 충족시키기 위해 쉽게 조정될 수 있습니다.

승강기가 감속 스테이지에서 오버르스피드 않도록, 가감 저항기 또는 자가 튜닝 기계를 제한하여 속도를 통한 보호를 제한하는 터빈, 속도에 의해 가동된 속도 제한 캠. 상승 공정에서 각각 캠의 디 앵글은 270 도 내에 포함되어야 합니다 ----330 도.

채굴기 예비품과 채굴기를 위한 심도계

3. 승강기 심도계의 기술적인 매개 변수
