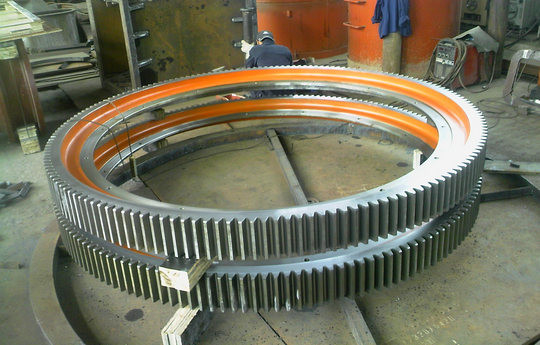

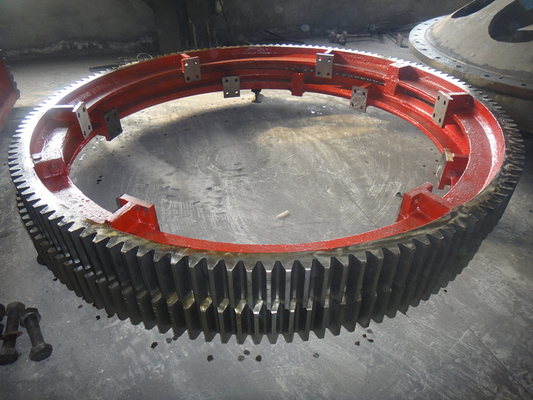

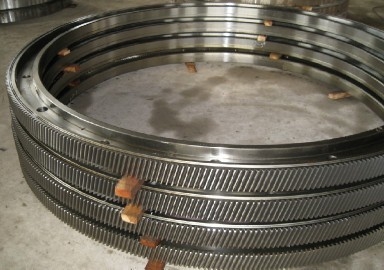

GS42CrMo4 합금 주조강 큰 공장 둘레 기어장치 링 톱니 링

공장 거스 기어 이 GS42CrMo4 합금 주조강 큰 공장 둘레 기어장치 링 톱니 링

1. 큰 이빨의 제조 절차는 공장 거스 기어를 벨을 울려 부릅니다

(1) 공백

철강 주형 블랭크는 CITIC 중공업 기계 주식회사의 대형 주물과 단조 공장에 의해 제공됩니다. 그것은 gb11352-89 기준에 따라 구현됩니다. 주조, 쏟아져 나온 용융제련, 박스 타격, 세정과 캐스팅 공정 요구에 따른 드레싱 캐스팅 ; 사찰과 수락 동안, 캐스트 스틸 블랭크는 그림과 기술적 요구에 따라 확인될 것이고 과정이 JB/T6402-92 표준에 따라 수락을 통과한 후 내려놓일 것입니다.

(2) 황삭 가공

그림을 위한 요구에 따라 선을 긋고 안쪽이어서 가공처리하는 허용, 정렬, 연결과 접속면, 드릴링과 다른 공정을 분쇄한 외부 서클을 처리하여 곁에 지세요.

(3) 대리인 부상

초음파 결함 탐지는 대체로 실행될 것이고 내부 품질이 GB7233-87 기준을 위한 이차적 요구조건을 충족시킬 것입니다.

(4) 표준화 전처리

반 고리는 후속 표면 급랭에게 좋은 미세조직을 제공하기 위해 정상화되고 한 쌍이 되어서 완화시킵니다. 그리고 열처리 뒤에 반달 기어 벨소리의 변형을 확인하기 위해 그림을 위한 요구조건에 따르기.

(5) 기계가공

전체 반지 안으로, 전체 반지 원과 상위이고 （더욱）나아가 낮은 가격대의 그림 처리를 위한 요건에 따르면,와 그리고 나서 그림과 이를 분쇄하기 위한 기계가공 요건에 따른 고강도 볼트 이음부와 첫번째 2 반 고리.

(6) 가공 응력을 제거하세요

통합 링은 스트레스를 제거하기 위해 단련됩니다.

(7) 인테그럴 기어 벨소리의 표면 담금질

톱니 홈, 견고성 HRC50~55, 효과적 경화성층 깊이 3~5mm을 따라 끄는 톱니 표면 중파 도입.

(8) 최종점검

첫째로, 중간 주파수 조질 뒤에 있는 기어장치 링의 각각 홈의 견고성이 그림을 위한 요구조건을 충족시키는지 시험을 받으세요 ; 둘째로, 3 밀리미터의 변형과 같은 최대 외경 D6944의 크기가 너무 크는지 발견하고 자격을 얻을 때까지 기계적 수정을 필요로 하세요 ; 제3으로, 기어 톱니와 변화 끈의 자분 탐상 검사를 위해, 품질은 GB/T9444-88 기준에 명기된 이차적 요구조건을 충족시켜야 합니다 ; 마침내, 그림과 최종점검에 대한 기술적 요구에 따르면.

2. 공장 거스 기어를 위한 큰 벨소리의 생성물 파라미터
