상품 이름: | 거스 기어, 빅 링 | 재료: | GS42CrMo4 합금 주강 |
---|---|---|---|
강도 한계: | Rb690MPa | 항복 한계(MPa): | 490루피 |
견고성(hb): | 210~250 | 특징: | 높은 운반 능력과 원활한 작동 |
적합한 산업: | 시멘트, 전력, 야금학, 화학 | 분류: | 공장 거스 기어 |
SPEC: | 특화 | 보증: | 12개월 |
하이 라이트: | HB210 화로 거스 기어,HB250 화로 거스 기어,HB210 큰 이빨 벨소리 |

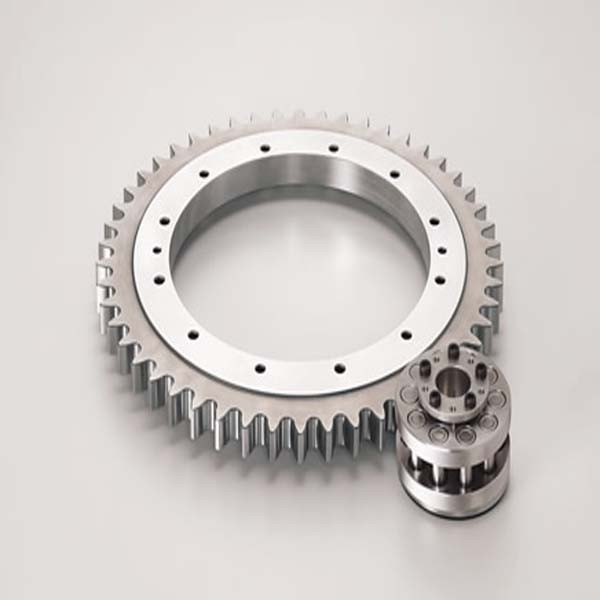

HB210~250 견고성 큰 공장 둘레 기어장치 링과 큰 톱니 링
1. 큰 기어를 위한 기술적 요구는 공장 거스 기어를 벨을 울려 부릅니다
(1) 급랭 전에 표면 프리트리트먼트는 정상화되고 견고성이 HB210~250 여야 합니다 ; 역학적 성질은 강도 한계 Rb690MPa, 수율 한계 Rs490MPa, 신장 d511%, 영역 감소 w25%, 충격 인성값 Ak30J입니다. 이 유도경화, HRC50~55의 견고성 ; 효과적 담금질 경화 깊이 3~5mm.
(2) 초음파 결함 탐지는 대체로 실행될 것이고 내부 품질이 GB7233-87 기준에 명기된 이차적 요구조건을 충족시킬 것입니다 ; 기어 톱니와 변화 끈 자분 탐상 검사, 품질은 GB/T9444-88 표준 요구 사항을 충족시켜야 합니다.
(3) 배역 미정의 둥근 코너 R5~R10.
(4) 투스 폭을 따라 양쪽 끝과 모서리의 챔퍼링. 두 반달 기어 벨소리에 의한 대기어 벨소리는 전체 기어장치 링 안으로 고력 볼트와 연결했습니다, 접속면이 톱니 하부의 중심에 있어야 합니다.
2. 공장 거스 기어를 위한 큰 벨소리의 생성물 파라미터
큰 기어장치 링 |
⑴GS42CrMo4 합금 캐스트는 (기업 표준) HB 220 ~ 240을 단단하게 합니다 반 구조물, Y 형 판. (3) 비스듬한 이. (4) 합리적 봉합과 정렬 구조물. |
용융 강철 고로 (알곤 취입과 R-H 진공 처리)의 정련되는 것 밖에 ⑴. (2) 특별한 콜드 몰드 모래 매달리는 기술은 캐스팅과 이의 비중을 보증하기 위해 채택됩니다. (3) 톱니 표면 견고성을 보증하기 위한 표준화 처리 (특허 기술). (4) 거친 호빙, 배포 노화 뒤에 접속면과 그리고 나서 좋은 굴리기를 수리하세요 ⑸ 집에서 만드는 벽난로 정확성 호빙. |
주형 블랭크 (내부 제어 표준)의 ⑴ 역학적 성질과 화학조성. (2) 황삭 가공 뒤에 있는 초음파 크랙 검출. 초음파 결함 탐지와 자분 탐상 검사를 완성한 ⑶ 절반 마감. (4) 톱니 표면 자분 탐상 검사, 견고성 점검. 투스 프로파일에 대한 ⑸ 점검 허용한도. 배달 전에 유엔 총회을 판단하는 ⑹ 무부하 시험이 크고 작은 기어의 메싱 정확도를 확인합니다. |
3. 큰 이빨의 제조 절차는 공장 거스 기어를 벨을 울려 부릅니다
(1) 공백
철강 주형 블랭크는 CITIC 중공업 기계 주식회사의 대형 주물과 단조 공장에 의해 제공됩니다. 그것은 gb11352-89 기준에 따라 구현됩니다. 주조, 쏟아져 나온 용융제련, 박스 타격, 세정과 캐스팅 공정 요구에 따른 드레싱 캐스팅 ; 사찰과 수락 동안, 캐스트 스틸 블랭크는 그림과 기술적 요구에 따라 확인될 것이고 과정이 JB/T6402-92 표준에 따라 수락을 통과한 후 내려놓일 것입니다.
(2) 황삭 가공
그림을 위한 요구에 따라 선을 긋고 안쪽이어서 가공처리하는 허용, 정렬, 연결과 접속면, 드릴링과 다른 공정을 분쇄한 외부 서클을 처리하여 곁에 지세요.
(3) 대리인 부상
초음파 결함 탐지는 대체로 실행될 것이고 내부 품질이 GB7233-87 기준을 위한 이차적 요구조건을 충족시킬 것입니다.
(4) 표준화 전처리
반 고리는 후속 표면 급랭에게 좋은 미세조직을 제공하기 위해 정상화되고 한 쌍이 되어서 완화시킵니다. 그리고 열처리 뒤에 반달 기어 벨소리의 변형을 확인하기 위해 그림을 위한 요구조건에 따르기.
