제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 관 분쇄기 | 상태: | 새롭습니다 |
|---|---|---|---|
| 타입: | 공장을 부수는 금 | 애플리케이션: | 스톤들과 벌크 물질 |
| 보증: | 12개월 | 유세이지: | 건재, 화학 |
| 애플리케이션 산업: | 시멘트 플랜트, 제강 공장, 화학 공장 & 소각로 | 공항: | QingDao,TianJian,ShangHai |
| 중량: | 92-485t | 힘: | 570-4200kw |
| 하이 라이트: | 공장을 부수는 관 분쇄기 금,공장을 부수는 비동기식 모터 금,공장 PLC 제어를 부수는 금 |
||
공장 관 분쇄기를 부수는 금
1. 공장 (금 분쇄기)의 기술적 특성
(1) 드럼밀에 의해 사용된 전송 방식은 가장자리 전단, 축구동, 다점 메싱 가장자리 드라이브, 기타 등등을 포함합니다 ; 드라이브 형식은 비동기식 모터 + 환원제 + 날개 + 큰 기어와 동기 전동기 + 공기 클러치 + 날개 + 큰 기어를 포함합니다 ;
(2) 일반적으로, 정전기의 지지 방법과 양쪽 끝에 있는 동압 베어링은 채택되고 완전히 둘러싸인 셀프-얼라이그닝 1200이지 선접촉 '로커 종류' 태도가 사용됩니다. 가득 찬 정압 지지 ;
(3) 큰 열린 기어는 미국 비음 표준에 따라 설계되고, 봉인하고 믿을 만한 기어 덮개를 갖추고, 글리세린 자동 분사 윤활 장치를 갖춥니다 ;
(4) 유물은 공장의 핵심 부분이고 컴퓨터가 그것의 사용의 신뢰성을 보증하기 위해 그것에서 유한 요소 분석을 수행하는데 사용됩니다 ;
(5) 크고 중간 크기 공장은 느린 드라이브 장치를 갖추고 있습니다 ;
(6) 크고 중간 크기 공장은 높고 낮강제 윤활 주유소를 갖추고 있습니다 ;
(7) 제어와 보호 시스템은 PLC 제어를 채택합니다.
2. 관 분쇄기 (금 분쇄기)에 대한 기본적 소개
관 분쇄기는 개방 흐름 연마 가공 시스템의 이점과 불리한 점을 이용하도록 설계되고, 전통적 볼 밀의 확연한 개선을 했습니다. 기계의 생산량은 매우 향상되었고 높은 생산과고 정세화를 실현하고, 고급 시멘트의 생산에게 분쇄 장비의 신형을 제공하면서, 파우더 훌륭함과 비 표면적이 증가했습니다.
루오쿠앙 관 분쇄기는 그것의 유일한 합병된 파티션 보드와 방전관 그레이트 이사회로 각각 빈의 소재 레벨을 조정하고, 통풍 용적을 높이고, 공장 안에서 환경을 개선합니다 ; 동시에, 그것은 복공판의 신형을 채택하고, 공장의 속도를 조정하고, 그 기어 설계를 최대한 좋게 만들고 베어링부시의 주유 변수가 향상되고, 공장의 주행 안정성과 서비스 수명이 증가되고, 분쇄 효율이 향상됩니다.
다른 매개 변수가 변화없이 지속된다는 상황 하에, 단위 당 생산은 20%까지 증가되고 단위 제품 당 소비 전력이 10-12%까지 감소합니다 ; 개방 흐름 연마에서, 시멘트의 비 표면적은 320m2/kg에 도달할 수 있습니다.
3. 루오쿠앙 관 분쇄기 (금 분쇄기)의 기술적 특성
(1) 전송 방식 : 중앙부 투과율과 모서리 전송 (다점 메싱의 모양으로 모서리 전송을 포함하여). 크고 중간 크기 공장은 느린 드라이브를 갖추고 있습니다.
(2) 공장의 지원 모드 : 주 베어링 타입, 쌍미닫이 구두형과 하이브리드 형태 (한쪽 끝과 한쪽 끝 슬라이딩 슈에 있는 한 주 베어링). 베어링 부시들과 지지 패드는 CNC 공작 기계류에 의해 처리됩니다. 모든 3 지지는 장치에 기름을 치는 높고 낮압력을 갖추고 있습니다.
(3) 회전부 : 실린더몸체는 자동적으로 용접되고, 용접층이 100% 초음파 결함 탐지이고, 실린더몸체가 용접된 후 전체적으로 단련되고, 용접 응력이 완전히 제거됩니다 ; 실린더몸체는 효과적으로 양쪽 끝에 있는 슬립 링을 보증하는 한 번에 큰 특수 기계에 의해 처리됩니다. (주 베어링) 동축도, 그렇게 장비가 아무일 없이 순조롭.
(4) 공급과 방전용 장치 : 그것이 기름 또는 재를 누출시키지 않는 것을 보증하기 위한 원축 또는 전송 접속과 같은 동적이고 정적 조인트와 특별한 밀봉이 있습니다.
(5) 시스템 제어 : 전체 밀 시스템은 공장 지지 장치와 모든 태도의 온도 감사와 진동 검출과 환원제의 윤활유를 실현할 수 있는 PLC에 의해 제어되고, 중앙제어실로 컴퓨터 공동 관리를 실현할 수 있습니다.
공장 기술적인 매개 변수를 부수는 금
| 모델 | RPM (r/min) | 공급 사이즈(MM) | 능력(t/h) | 연마체 로딩(t) | 메인 모터 | 주요 감속기 | 중량 (t) | |||
| 모델 | 전원(KW) | RPM(r.p.m) | 모델 | 속도 비율 | ||||||
| φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39~45 | 116 최대 | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45~48 | 112 최대 | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50~55 | 133 최대 | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120 최대 | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156 최대 | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
| φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140 A | 348 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160 Ｃ | 485 | |

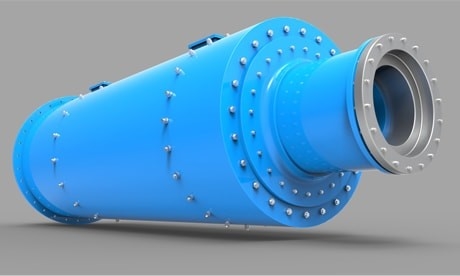

공장 사진 설명을 부수는 금
