상품 이름: | GPY 시리즈 디스크 필터 | 상태: | 새롭습니다 |
---|---|---|---|
타입: | 선광 장비 | 애플리케이션: | 스톤들과 벌크 물질 |
보증: | 12개월 | 유세이지: | 건재, 화학 |
애플리케이션 산업: | 시멘트 플랜트, 제강 공장, 화학 공장 & 소각로 | 공항: | QingDao,TianJian,ShangHai |
디스크직경: | 2700 밀리미터 | 주전동기출력: | 2.2-4 kw |
교반 속도: | 73개 R / 분 | 트레이 당 필터 팬들의 수: | 10 PC |
하이 라이트: | 120M2 디스크 필터,40M2 디스크 필터,디스크 필터 패들형 선동자 |
장비 패들 타입 선동자를 입는 GPY 시리즈 디스크 필터 금
1. 목적
GPY 시리즈 디스크 필터는 주로 0~0.5mm 부양 청정 석탄과 꼬리 부분 석탄과 같은 세립자 재료의 탈수를 위해 사용되고, 또한 야금학, 화학 산업, 석유와 하수 처리에서 고액 분리를 위해 사용될 수 있습니다.
2. 작업 원칙
디스크 필터의 여과 작용 프로세스는 다음과 같습니다 : 진공 펌프에 의해 형성된 압력차의 작용에서, 입자 필터 케이크는 여과포로 형성되고 액상이 고액 분리를 달성하기 위해 필터 케이크와 여과포를 통하여 제거되고 필터 케이크가 건조 영역에 들어갑니다. 대부분의 물은 제거되고 그리고 나서 그것이 블로우-오프 지역에 들어갑니다. 송풍기에 의해 발생된 압축된 공기는 필터 디스크에 필터 케이크의 일부를 날려 보내고 필터 케이크 중 나머지가 스크레이퍼에 의해 방출되며, 그것이 한 주기에 완료됩니다.
3. 선광 장비 기술적인 매개 변수
기본 매개변수 | 유닛 / 상술 | GPY-40 | GPY-60 | GPY-80 | GPY-100 | GPY-120 |
필터 면적 | m2 | 40 | 60 | 80 | 100 | 120 |
디스크직경 | 밀리미터 | 2700 | ||||
디스크 갯수 | PC | 4 | 6 | 8 | 10 | 12 |
트레이 당 필터 팬들의 수 | PC | 10 | ||||
방추 속도 | 분 R / | 1-0.167 | 0966-0.215 | |||
주전동기출력 | Kw | 2.2 | 4 | |||
교반 속도 | 분 R / | 73 | ||||
교반 모타 동력 | Kw | 2.2 | 4 | |||
사료 입자 사이즈 | 0.063 밀리미터보다 작은 입자의 내용은 많아야 35-40%입니다 |
4. 주요 특징
(1) 송신 장치는 소형 구조, 믿을 수 있는 오퍼레이션과 스텝리스 속도 조정률을 가집니다 ;
(2) 과부하 방지를 역할을 수행하는 토크 제한 결합으로 설비했고, 주 엔진의 안전하고 믿을 만한 작전을 보증합니다 ;
(3) 중심 샤프트는 강성에서 좋고 강도에서 높고 여과액 변위에서 큰 체중에 빛인 용접 구조체입니다. 부싱은 중량에 빛인 SP 복합 재료고 내마모입니다 ;
(4) 새로운 성형 점 유형 플라스틱 팬-형상 플레이트는 채택되며, 그것이 강도에서 높, 소수성에서 좋, 개방 속도에서 높, 탈수와 탈케이크 효과에서 좋, 필터 케이크 수분에서 낮, 서비스 수명에서 오랫동안, 내부식이고 장식에게 편리하, 체중에 빛입니다 ;
(5) 여과포는 좋은 필터 효과, 낮은 필터 케이크 수분, 높은 케이크 제거 속도와 긴 서비스 라이프를 가지고 있는 스테인리스강 와이어로 짜여집니다 ;
(6) 애지테이터 샤프트가 어느 정도까지 표류할 수 있게 허락하면서, 패들 타입 선동자 소수점형 봉합 패킹상자는 채택됩니다, 밀봉 효과가 좋고 밀봉 부분이 대체하기 쉽습니다 ;
(7) 즉석 에어 블로잉과 중단된 스크레이퍼 언로딩 장치의 결합 사용은 또한 높은 언로딩 비율 (최고 90%까지)을 가질 뿐만 아니라 스크레이퍼는 필터 디스크에 의해서 선회할 수 있고 호스트 위의 부하를 줄이면서, 필터 디스크가 공군의 좋은 주에 있습니다 ;
(8) 위에서 말한 이점 뿐 아니라 새로운 GPY20-120 시리즈품은 오래된 공장의 수선과 장비을 갱신을 위해 편리한 토대와 방출 포트의 크기에 따라 설계됩니다.

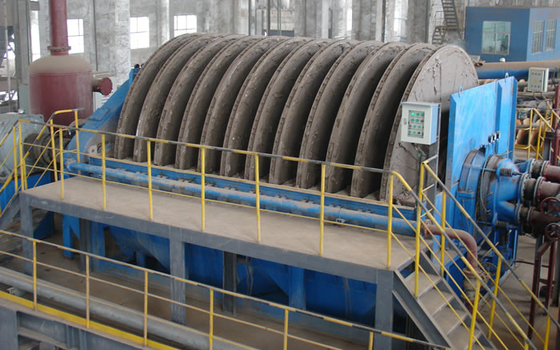

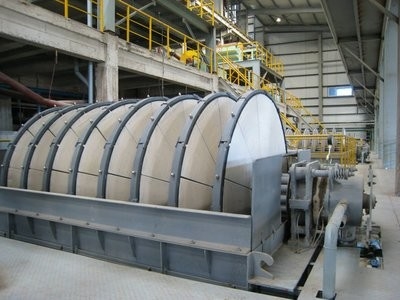

5. 선광 장비 사진 설명
