100 Mm 내지 15000 Mm의 HRC50~55 볼 밀 기어 최소 직경

100 Mm 내지 15000 Mm의 HRC50~55 공장 거스 기어 최소 직경

1. 큰 CITICIC 기어장치 링을 위한 기술적 요구
(1) 표준화 표면 경화 처리, 견고성 전에 미리처리됩니다 어야 하 HB210 ~ 250 ; 기계적 성능은 극한 세기 Rb 690MPa이고 스트레스 Rs 490MPa, 신장 D5 11%, 단면 수축 Ｗ 25%, 충격 인성 Ak 30J를 만듭니다 ; 경화된 이 도입, 견고성 HRC50 ~ 55 ; 효과적 경화층 깊이 3 ~ 5 밀리미터.
(2) 전체적 초음파 탐상, 내부 품질은 두가지 요구조건 GB7233-87 표준 요구 사항을 충족시켜야 합니다 ; 이와 끈 자분 탐상 검사, 품질은 두 요구 GB/T9444-88 표준을 충족시켜야 합니다.
(3) 캐스팅이 원형 R5 ~ R10이 아니다는 것에 주목하세요.
(4) 양쪽 끝과1 45b.5) / 2에 있는 이빨 모죽임과 고력 볼트로 만들어지고 톱니 표면에 결합된 전체 반지의 모서리를 따라 연결되는 반 고리 기어 톱니 폭의 각각 반지는 하단 중심에 있어야 합니다.

2. 공장 거스 기어 기술적인 매개 변수

3. 큰 링기어 제조 절차

(1) 황무지의
철강 주형 블랭크는 CITIC 중장비 사에 의해 제공됩니다, 대형 단조품이 설치하고 GB11352-89 기준까지 운영한 주식회사가 캐스팅 공정, 용융제련, 캐스팅, 히트 박스, 세정, 드레싱 캐스팅에 따라 모델링에 대한 요구를 상세화합니다.;. 그림과 스틸 블랭크에 대한 기술적 요구에 의한 점검과 수락 동안
수락 뒤에 발표된 JB/T6402-92 표준을 부합시킨 점검
절차 아래로.
(2) 반칙
정면 절삭, 드릴링과 다른 절차를 결합시키면서, 허용, 정렬, 연결, 둘다 안쪽인 처리와 바깥에서 써클 바깥쪽에 그림과 체류에 의해 넘게 됩니다.
(3) 조사 부상
전체적 초음파 탐상, 내부 품질은 GB7233-87 기준을 위한 2가지 요구조건을 충족시켜야 합니다.
(4) 전처리를 정상화하기
세미-링 쌍 표준화와 템퍼링 처리가 후속 표면 경화증에게 좋은 단체를 제공합니다 ; 열처리 뒤에 있는 반 고리 기어 점검의 언론 그림 변형.
(5) 기계가공
처음으로 2와 반 고리는 고력 볼트가 전체, 원 퀀네이 와이 치아와 상위이고 （더욱）나아가 낮은 가격대를 끌어내는 것에 의한 전체 과정으로서의 반지를 연결시키고, 그리고 나서 밀링 공정 요구를 끌어내고 기계화하면서 만들어집니다.
(6) 처리 스트레스의 제거
전체적 벨소리는 스트레스를 제거하기 위해 단련했습니다.
(7) 전체적 벨소리 표면 경화처리
치조 톱니 표면 유도경화, 견고성 HRC50 ~ 55, 효과적 경화층 깊이 3 ~ 5 밀리미터를 따라 조건.
(8) 최종점검
처음으로, 검출 주파수 급랭, 링기어 코깅을 완화시키는 것 뒤에 견고성은 그림을 위한 요구조건을 충족시킵니다 ; 둘째로, 더 큰 최대 외경이 변형 3 밀리미터로서 D6944를 분류하는지 탐색하기 위해, 기계적 수정은 자격 있는 것까지 요구했습니다 ; 제3으로, 이와 끈 자분 탐상 검사, 품질은 두가지 요구 GB/T9444-88 표준 요구 사항을 충족시켜야 합니다 ; 마침내, 그림과 최종점검에 대한 기술적 요구에 따르면.

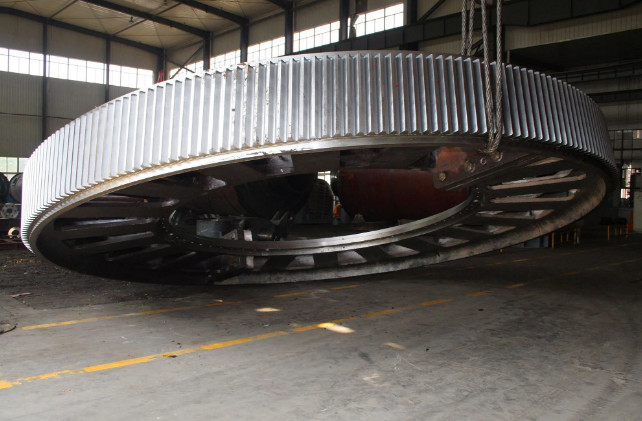

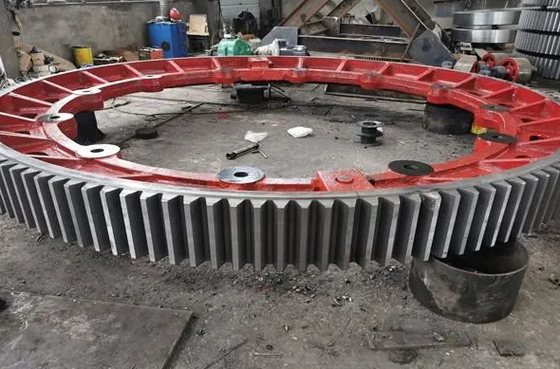

4. 공장 거스 기어 사진 설명
