상품 이름: | 나선형 슈트 | 상태: | 새롭습니다 |
---|---|---|---|
타입: | 선광 장비 | 애플리케이션: | 스톤들과 벌크 물질 |
보증: | 12개월 | 유세이지: | 건재, 화학 |
애플리케이션 산업: | 시멘트 플랜트, 제강 공장, 화학 공장 & 소각로 | 공항: | QingDao,TianJian,ShangHai |
하이 라이트: | 벌크 물질 중력 나선형 슈트,어떤 움직임 중력 나선형 슈트,편리한 구성 나선형 슈트 |
나선형 슈트 선광 장비 어떤 움직임도 편리한 구성을 분할하지 않습니다
1. 나선형 슈트의 적용범위
그것은 충분한 비중으로 구분 철, 주석, 텅스텐, 탄탈, 니오븀, 금, 석탄, 모나자이트, 루타일, 지르콘과 다른 금속과 비금속계 광물에 적합합니다.
2. 선광 장비 기술적인 매개 변수
모델 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
외경 (밀리미터) | 1200 | 900 | 600 | 400 | |
피치 (밀리미터) | 900 ,720 , 540 | 675 , 540 , 405 | 450 , 360 , 270 | 240 , 180 | |
직경 비율 (pitch/diameter)에 대한 거리 | 0,75 , 0.6 , 0.45 | 0.75 , 0.6 , 0.45 | 0.75 , 0.6 , 0.45 | 0.6 , 0.45 0.6 , 0.45 | |
측면 경사도 (급) | 9' | 9' | 9' | 9' | |
유닛 당 최대 | 4 | 4 | 3 | 2 | |
설치된 나선형 머리들의 수 | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
급광 (밀리미터)의 사이즈 | 25-55 | 25-55 | 25-55 | 25-55 | |
공급 농도 (%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
지름 | L(mm) | 1360 | 1060 | 700 | 460 |
W(mm) | 1360 | 1060 | 700 | 460 | |
H(mm) | 5230 | 4000 | 2600 | 1500 | |
체중 (킬로그램) | 600 | 400 | 150 | 50 |
3. 나선형 슈트의 작업 원칙
분할기는 지지 테이블의 교차하 (또는 삼각대에) 자유로이 위치합니다. 획일적 치수는 구분을 위한 나선형 홈의 헤드 끝에 설치된 이송 그루브를 통하여 천천히 나선형 홈의 표면으로 공급됩니다. 나선형 홈의 말은 방사식 방향에 3 (또는 4) 학년으로의 정렬된 제품을 나누는 밸브 블록 형식 제품 차단 홈을 갖추고 있습니다. 각각 제품의 차단 장치 폭은 밸브 블록의 위치를 조정함으로써 바뀔 수 있습니다. 제품 모임 버킷은 금이 개별적으로 흐르는다는 것을 암호화된 다중 헤드를 수집하고 수출하는 집중적 환형 실린더입니다. 나선형 슈트, 그 곡선 이 경사 변화 중에 횡단면은 특히 미세입자 물질 중에서 선정에 적합합니다. 광물을 함유하는 처리 장비는 단순 구조, 어떤 이동 부품, 경량, 어떤 소음, 편리한 구성, 설치와 유지라는 유리한 입장에 있지 않습니다.
4. 나선형 슈트의 구조적인 특성
유리 섬유로 강화한 플라스틱 나선형 슈트는 6개의 부분으로 구성됩니다 : 공급 장치, 금 공급 장치, 나선형 홈, 제품 차단 홈, 제품 모임 버킷과 (교차하거나 3각인 것을 포함하여) 홈 브라켓. 나선형인 조각에 의해 형성된 나선형 요홈은 주성분입니다. 나선형 조각은 유리 섬유로 강화한 플라스틱 (유리 섬유로 강화한 플라스틱)로 만들어지고, 볼트로 함께 연결됩니다. 나선형 홈의 선택된 표면은 미리 제조하는 내마모층을 가지고 있습니다. 광물을 함유하는 처리 장비는 경량, 견고성과 내구성이라는 유리한 입장에 있습니다. 나선형 홈의 상부는 다수관 금 공급 장치와 고르게 분포된 금을 갖추며, 그것이 제어되기 쉽습니다.

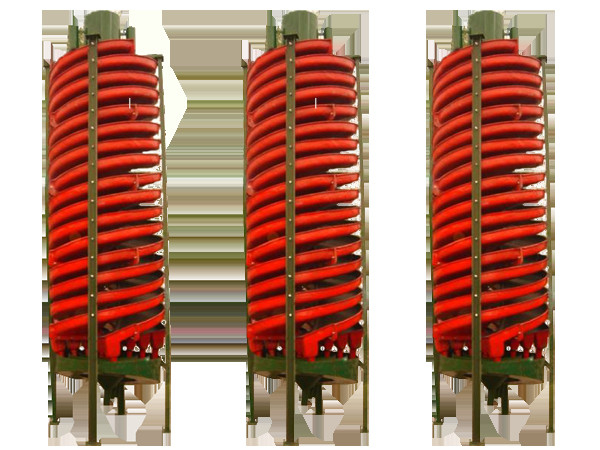

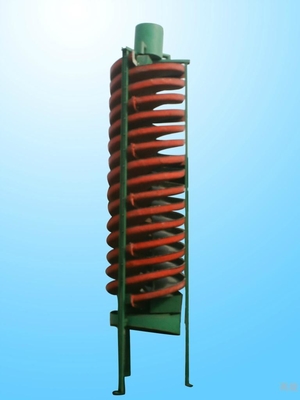

5. 선광 장비 사진 설명
