제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 거대 입자 지그 | 상태: | 새롭습니다 |
|---|---|---|---|
| 타입: | 선광 장비 | 애플리케이션: | 스톤들과 벌크 물질 |
| 보증: | 12개월 | 유세이지: | 건재, 화학 |
| 애플리케이션 산업: | 시멘트 플랜트, 제강 공장, 화학 공장 & 소각로 | 공항: | QingDao,TianJian,ShangHai |
| 뇌졸중: | 0-26 밀리미터 | 스크린 영역: | 0.015-2.7 m2 |
| 중량: | 130-2000 킬로그램 | 힘: | 0.55-1.5 kw |
| 하이 라이트: | 거대 입자 다이어프램 지그,12 밀리미터 입자 다이어프램 지그,12 밀리미터 진동판 지깅 분리대 |
||
장비 최대 공급 치수 12 밀리미터를 입는 거대 입자 지그 금
1. 지그에 대한 기본적 소개
두배 버킷 다이어프램 지그는 두 유형으로 분할됩니다 : 왼쪽 유형 기계와 올바른 유형 지그 면. 이 지그는 고정식 채격자입니다. 그것은 텅스텐 함유하고 금을 함유한 플레이서, 선택적 주석광, 기타 등등과 같은 금속 원광의 분리에 적합합니다. 그것은 양쪽 얇은 결인 입자가 큰 물질을 위해 사용될 수 있습니다. 구분 플레이서의 구체적 사례에, 최대 입자 크기는 12 밀리미터입니다.
2. 선광 장비 기술적인 매개 변수
| 모델 |
스크린 영역 (m2) |
피딩하는 입자 사이즈(MM) |
능력 (t/h) |
타격 (밀리미터) |
급증 (times/min) |
물을 더하라 (톤 시간) |
수압 (kg/cm2) |
메인 모터 |
중량 (킬로그램) |
|
| 모델 | 전원(KW) | |||||||||
| 100×150Diaphragm 지그 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
| 300×450Double 챔버 다이어프램 지그 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
| 콘 지그를 -이동하는 1000×1000Down | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
| 원뿔체 다이어프램 지그를 -이동하는 370×360Down | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 다이어프램 지그를 사이드-무빙 공업용 가죽 부등변 4각형 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920Jig | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
3. 구조와 사용 지시
LTS300×450 두배 양동이 다이어프램 지그의 구조는 몸, 송신 장치, 물 분리기, 진동판과 마개와 같은 주요 부문으로 구성됩니다. 그것은 두 파트, 지깅 지역과 동판 부분으로 분할됩니다. 지그 공정법은 고무 격막의 위 아래로 왕복 운동에 의해 초래된 매체 (물)의 흥분에 의해 실행됩니다. 모터는 v 벨트를 통하여 회전하기 위해 큰 도르래를 운전하여서, 편심축 위의 연결봉이 오르락내리락 하고 또한 이 연결봉으로 연결된 로커암이 오르락내리락 합니다. 진동판이 위 아래로 보답할 수 있도록, 고무 격막을 연결시키는 로커암 위의 두 다른 연결봉이 있습니다. 지깅, 연습합니다.
처리될 금의 입자 크기에 따르면, 연결봉의 행정 시간은 바뀔 수 있고 다른 수영법이 최고 지깅 효과를 획득하기 위해 선택될 수 있습니다. 타격을 바꾸는 방법은 작은 도르래를 대체하는 것입니다. 2행정이 있습니다 : 분 322 번 / ; 분 420 번 /. 타격 선택 방법은 이상한 조정 슬리브와 편심축 사이에 세트 나사 및 너트를 늦추고, 위치 결정 핀을 빼내고, 상대적 위치를 회전시키는 것입니다. 11 다른 수영법 (0-25.3mm)가 있습니다.
분급기가 일하는 분급기 위에 추가되기 때문에, 지그 기계는 평탄하지 않은 입자 크기로 재료를 취급하는데 사용될 수 있습니다. (주목하세요 : 이 스크린은 선별적 원광석이 지깅 챔버에 보내지는 후에 순서 요구사항에 따라 공급되지 않을지도 모릅니다), 광석 입자가 진동판의 흥분으로 인해 그들의 비중에 따라 매체에서 계층화됩니다 ; 뒤지구 챔버가 프론트 지그 챔버 보다 낮기 때문에, 좋고 무거운 광석 입자는 인공 침대 입자와 체 구멍 사이의 더 갭을 통과합니다, 상위 계층에서 조잡하고 가벼운 광석 입자 (광물)이 매체 플로우에 의해 분급기의 말에 방출 포트로 쓸립니다. 50 밀리미터 그래서 가벼운 광석 입자는 프론트 챔버 이 담긴 꼬리 부분 판을 통하여 넘치고, 후면 챔버에 들어가고, 다시 지그춤을 춥니다. 꼬리 부분 판의 높이는 금의 양이 배출했는지를 컨트롤하기 위해 필요에 따라 조정될 수 있습니다. 저장 버킷에서 정광은 정기적으로 방출관에 의해 방출됩니다.
지그 선광은 깊은 요홈 소팅 동작입니다. 그것은 물을 선광 매체로 이용하고, 구분을 위한 맥석에 선별적 미네랄의 비중에서 차이점을 사용합니다. 지그 기계는 대부분 다이어프램형이고 타격과 행정수가 선별적 광물의 비중을 기반으로 합니다. 유연하게 조정되고, 넓게 텅스텐, 주석, 충적 광상 금, 적철광, 갈철광, 망간, 티타늄, 안티몬, 납, 탄탈, 니오븀과 다른 금속의 중력 선광에서 사용될 수 있습니다.
4. 지그의 적용범위
지그의 많은 모델들이 있습니다. AM30 지그는 거대 입자 지그입니다. 넓게 텅스텐, 주석, 충적 광상 금, 적철광, 갈철광, 망간, 티타늄, 안티몬, 납, 탄탈, 니오븀과 다른 금속의 중력 선광에 사용했습니다. 사용자 요구에 따르면, 우리는 LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4와 지그의 다른 모델들을 생산할 수 있습니다.
6109 부등변 4각형 지그 부등변 4각형 지그가 시간마다 20-30T의 처리 용량을 가집니다.
톱니파 JT1070-2 지그는 물과 에너지를 구하고 미세 입자와 미네랄의 복구를 개선한다는 이점이 있습니다. 그것은 넓게 텅스텐, 주석, 금, 철, 망간, 티타늄, 손도끼, 크롬, 유황이고 다양한 불순물의 용융제련에서 사용됩니다. 금속, 기타 등등의 광재 추출.
LTA-1010/2 지그 기계는 선광에서 텅스텐, 주석, 안티몬과 다른 금을 처리해서 주로 사용됩니다.
LTP34/2 지그 기관총은 넓게 텅스텐, 주석, 금, 철, 납, 아연, 망간과 다른 중금속류의 지그 선광에서 사용됩니다.

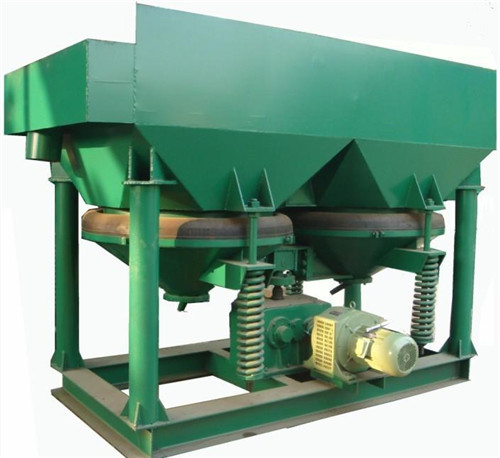

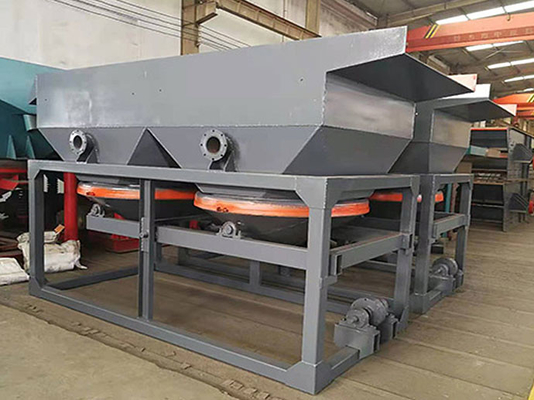

5. 선광 장비 사진 설명
