OEM 주조 및 단조 선반 둘레 장치 강철 박차 대직경

공장 둘레 기어강 박차 대직경 링기어를 던지고 만드는 OEM

1. 큰 이빨의 제조 절차는 공장 거스 기어를 벨을 울려 부릅니다

(1) 공백

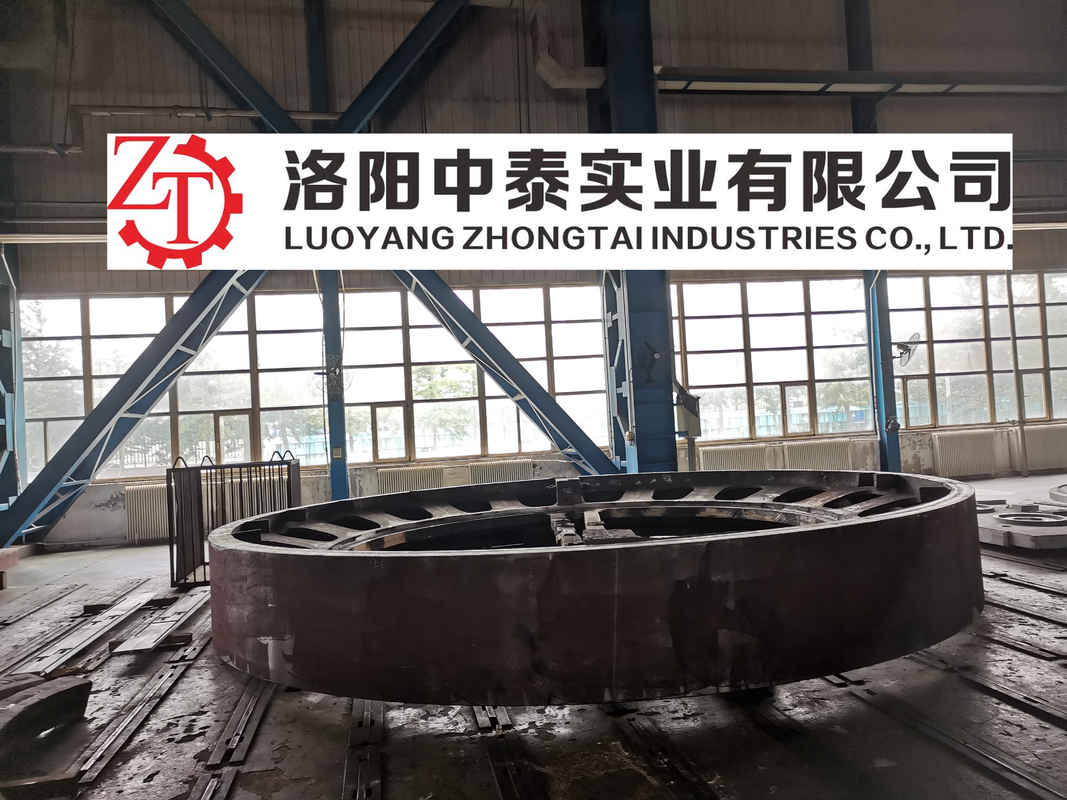

철강 주형 블랭크는 CITIC 중공업 기계 주식회사의 대형 주물과 단조 공장에 의해 제공됩니다. 그것은 gb11352-89 기준에 따라 구현됩니다. 주조, 쏟아져 나온 용융제련, 박스 타격, 세정과 캐스팅 공정 요구에 따른 드레싱 캐스팅 ; 사찰과 수락 동안, 캐스트 스틸 블랭크는 그림과 기술적 요구에 따라 확인될 것이고 과정이 JB/T6402-92 표준에 따라 수락을 통과한 후 내려놓일 것입니다.

(2) 황삭 가공

그림을 위한 요구에 따라 선을 긋고 안쪽이어서 가공처리하는 허용, 정렬, 연결과 접속면, 드릴링과 다른 공정을 분쇄한 외부 서클을 처리하여 곁에 지세요.

(3) 대리인 부상

초음파 결함 탐지는 대체로 실행될 것이고 내부 품질이 GB7233-87 기준을 위한 이차적 요구조건을 충족시킬 것입니다.

(4) 표준화 전처리

반 고리는 후속 표면 급랭에게 좋은 미세조직을 제공하기 위해 정상화되고 한 쌍이 되어서 완화시킵니다. 그리고 열처리 뒤에 반달 기어 벨소리의 변형을 확인하기 위해 그림을 위한 요구조건에 따르기.

(5) 기계가공

전체 반지 안으로, 전체 반지 원과 상위이고 （더욱）나아가 낮은 가격대의 그림 처리를 위한 요건에 따르면,와 그리고 나서 그림과 이를 분쇄하기 위한 기계가공 요건에 따른 고강도 볼트 이음부와 첫번째 2 반 고리.

(6) 가공 응력을 제거하세요

통합 링은 스트레스를 제거하기 위해 단련됩니다.

(7) 인테그럴 기어 벨소리의 표면 담금질

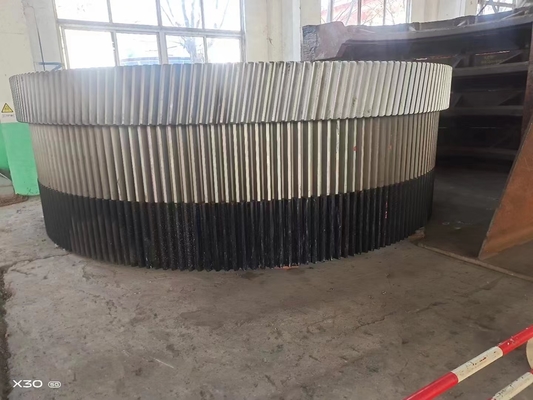

톱니 홈, 견고성 HRC50~55, 효과적 경화성층 깊이 3~5mm을 따라 끄는 톱니 표면 중파 도입.

(8) 최종점검

첫째로, 중간 주파수 조질 뒤에 있는 기어장치 링의 각각 홈의 견고성이 그림을 위한 요구조건을 충족시키는지 시험을 받으세요 ; 둘째로, 3 밀리미터의 변형과 같은 최대 외경 D6944의 크기가 너무 크는지 발견하고 자격을 얻을 때까지 기계적 수정을 필요로 하세요 ; 제3으로, 기어 톱니와 변화 끈의 자분 탐상 검사를 위해, 품질은 GB/T9444-88 기준에 명기된 이차적 요구조건을 충족시켜야 합니다 ; 마침내, 그림과 최종점검에 대한 기술적 요구에 따르면.

2. 공장 거스 기어를 위한 큰 벨소리의 생성물 파라미터

3. 거대 고리 기어에 대한 사례 소개

(1) 중국에서 가장 큰 링기어 -- 세계에서 가장 큰 링기어는 뤄양 즈홍스인 중장비 그룹 Co., Ltd．, 헤난 성에서 조립 라인에서 떨어져 나오고 있습니다. 불법 집단은 9.936 미터의 지름과 7.950 미터의 내경과 80 톤의 전체 중량을 가지고 있습니다. 반지의 외측 단부는 0.9 미터 높은 274개 이로 찌푸려집니다.

(2) 치틱 중장비 Co., Ltd．는 세계의 그것을 위한 화로를 소결시키는 큰 산화된 환약을 제조하기 위해 무한 철과 철강 그룹과의 생산 계약을 맺었습니다. 소결형 화로의 핵심 부분으로서, 거대 고리 기어의 처리는 주의를 끕니다. 이전에, 8.8 미터의 치틱 중장비 처리 벨소리 최대 지름. 무한 철과 철강 Co., Ltd． 이 큰 기어장치 링의 성공적인 프로덕션은 중국과 세계 기어장치 링 처리의 역사에서 또 다른 중요한 돌파구를 마련했습니다. 불법 집단은 9.936 미터의 지름과 7.950 미터의 내경과 80 톤의 전체 중량을 가지고 있습니다. 반지의 외측 단부는 0.9 미터 높은 274개 이로 찌푸려집니다. 큰 톱니 링의 성공적인 프로덕션은 중국과 세계 톱니 링 처리의 역사에서 또 다른 중요한 돌파구를 마련했습니다.
