제품 상세 정보:
결제 및 배송 조건:
|
상태: | 새롭습니다 | 상품 이름: | 크롤러 트랙터 |
---|---|---|---|
펌프 브랜드: | KYB, 일본 | MAX. 토크: | 193.2~210.6N.m/1260±100rpm |
힘: | 36.2kw | 붐 길이: | 3050mm |
보증: | 12개월 | 분류: | 과중한 업무 건설 기계 |
하이 라이트: | 0.22m3 SAE 무한궤도 굴착기,아주 튼튼하 건설 무한궤도 굴착기 |

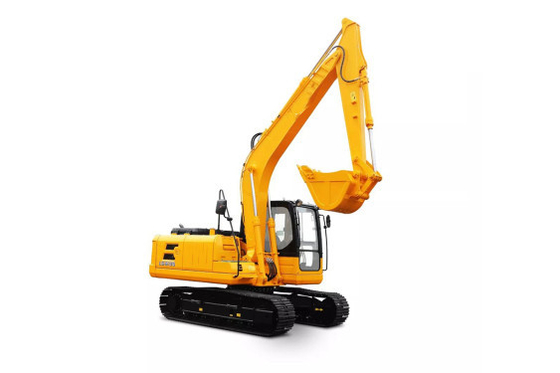

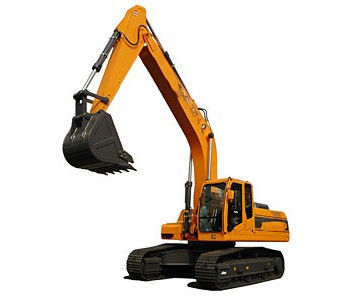

아주 튼튼하 건설 장비 버킷 용량 0.22m3 (SAE) 무한궤도 굴착기
1. 아주 튼튼하 건설 기계 수력 무한궤도 굴착기의 기술 명세서
엔진 | 왕복거리 시스템 | ||
모델 | 얀마 4TNV94L | 왕복거리 모터 |
KYB, 일본 ; |
타입 | 직접 분사, 4 타격, 냉각된 물, 자연적 흡입 | 지지 롤러 양 | 2×5 |
반송 롤러 양 | 2×1 | ||
실린더의 번호 | 4 | 여행 신발 | 2X37 |
구멍과 타격 | 94X110(mm) | 주행 속도 | 2.5/4.0(km/h) |
치환 | 3.054L | 드로우바 당김력 | 50.4kN |
전원 출력 | 36.2 kw/2100rpm | 등판능력 | 70%(300) |
맥스. 토크 |
193.2~210.6N.m/1260±100 rpm | 트랙 링크 두께 | 6 밀리미터 |
유압 시스템 | 택시 & 전기 시스템 | |||||
펌프
|
KYB, 일본 | 택시 | 실리콘 기름 고무, 조정할 수 있는 사치스러운 좌석, 탄력적 파일럿 방식 시스템 외에 춥고 따뜻한 공조 시스템으로 설치됩니다 | |||
타입 | 축 방향 피스톤 pump+ 기어 펌프 | |||||
맥스. 방류량 | 160 (L/min) | |||||
맥스. 방출 압력 | ||||||
붐, 팔과 버킷 | 24.5 MPa | 전압 | 12V | |||
여행 회로 | 18.6 MPa | 배터리 | 1x12V | |||
변동 회로 | 20.5 MPa | 전지 성능 | 80Ah | |||
제어 회로 | 3.9 MPa | 붐, 팔 & 버킷 | ||||
파일럿식 제어 펌프 | 기어 타입 | 붐원통 | Φ110xΦ65xS720-L1095 | |||
메인 콘트롤 밸브 | KYB, 일본 | 암 실린더 | Φ85xΦ55xS880-L1280 | |||
오일 냉각기 | 공냉식 | 버킷 실린더 | Φ80xΦ50xS600-L925 | |||
변동 시스템 | 리필 능력 & 주유 | |||||
스윙 모터 |
KYB, 일본 |
연료 탱크 | 125 L | |||
스윙 모터 타입 | 축 방향 피스톤 모터 | 냉각 시스템 | 15 L | |||
브레이크 | 작동유는 공개했습니다 | 엔진 오일 | 10.5 L | |||
계류 브레이크 | 수력 원판 브레이크 | 작동유 탱크 | 78 L 탱크 오일 레벨 | |||
스윙 속도 | 10개 R / 분 | 100 L 유압 시스템 | ||||
버킷 | ||||||
타입 | 백호 버킷 | |||||
버킷 용량 | 0.22m3 (SAE) | |||||
버킷 용량 범위 | 0.072-0.25m3 | |||||
바가지 이발의 수 | 5 | |||||
버킷 폭 | 750 밀리미터 | |||||
동작 영역 | ||||||
붐 길이 | 3050 밀리미터 | |||||
A | 맥스. 계단 높이 | 5889 밀리미터 | ||||
비 | 맥스. 높이를 쏟아 붓기 | 4201 밀리미터 | ||||
C | 맥스. 굴착 깊이 | 3812 밀리미터 | ||||
D | 맥스. 수직 굴착 깊이 | 3008 밀리미터 | ||||
F | 맥스. 굴착 거리 | 6257 밀리미터 | ||||
G | 맥스. 1 층에 한계를 파기 | 6102 밀리미터 | ||||
H | 작업 장치의 민 스윙 반경 | 2585 밀리미터 | ||||
굴삭력 (ISO6015) | ||||||
암 길이 | 1580 밀리미터 | |||||
A | 버킷 굴삭력 | 36.7 나트 | ||||
비 | 무기 굴삭력 | 26.1 나트 | ||||
윤곽치수 |
2. 아주 튼튼하 건설 기계 수력 무한궤도 굴착기의 구성 조성물
장치, 회전식 메카니즘, 조절 메카니즘, 전달 기구, 워킹 메커니즘과 부대 설비로 일하면서, 공통 굴삭기 구조는 발전소를 포함합니다.
출현으로부터, 굴삭기는 3개 부분으로 구성됩니다 : 작업 장치, 상부 턴테이블과 걸어다니는 메커니즘.
