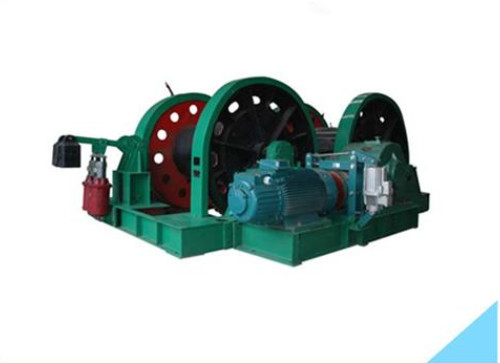

감아올리기 장치 경량을 운반하는 윈치를 가라앉히는 소형 구조

소형 구조와 경량이 감아올리기 장치를 운반하는 윈치를 가라앉힙니다

1. 침몰하는 윈치의 기능이 감아올리기 장치를 운반합니다 :

정적 장력 차이는 큽니다, 권양 하중이 매우 변합니다, 기중속도가 침몰 동안 매우 변합니다, 속도 다이어그램이 복잡하며, 그것이 더 높은 제어정밀도와 더 좋은 속도 성능을 가지고 있기 위해 가장 적게 인양 기계를 요구하는 속도 다이어그램의 9 무대에 있습니다 ; 소형 구조, 경량, 쉬운 분해와 취급을 요구하면서, 잘 침몰하는 윈치가 드릴링을 위한 다른 장소로 운반될 필요가 있는 후, 분해 부분은 다시 설치하도록 쉬운 충분한 강성을 가지고 있습니다.

2. 전달 감아올리기 장치 침몰하는 윈치 매개 변수 :

3. 감아올리기 장치를 운반하는 침몰하는 윈치에 대한 구성 개요

이 일련 윈치의 구조물은 주로 스핀들 장치, 환원제, 브레이크, 안전 제동기, 골조, 모터와 다른 부품으로 일하는 브레이크 휠과 일래스틱 커플링으로 구성된 와인딩 타입입니다.

(1) 스핀들 장치

스핀들 장치는 다음을 포함합니다 : 축, 기어, 드럼, 의자와 태도, 기타 등등을 지닌 브레이크 휠. 드럼이 구리 슬리이브와 볼트에 의해 기어와 브레이크 휠로 연결되고 기어가 키까지 주축으로 연결되어서 주축은 단지 드럼으로 회전하고 토크를 이동시키지 않습니다. 와이어 로프의 출구 방향은 상승합니다.

(2) 환원제

환원제는 변속기 장치 외에, 둥근 웜 기어 페어 감속의 이용입니다. 빠르고 느린 2 속도를 변경할 수 있는 속도 변화 핸들의 빠르고 느린 위치를 바꾸세요. 이발연총 10 톤 윈치는 일련의 차동 시스템을 가집니다, 차별적 핸들이 직선 통과 자리에 위치합니다, 환원제의 출력 축의 2개 기어의 속도가 동일합니다 ; 만약 차별적 핸들이 차별적 위치에 위치하면, 2개 기어가 상대 회전 즉, 미분 동작을 생산할 수 있습니다.

(3) 일하는 브레이크

타일 형태를 사용하는 일하는 브레이크는 브레이크를 걸고 모터를 시작합니다, 브레이크를 늦추고 모터를 막기 위한 전기 유압 작동기가 전단력 브레이크입니다.

(4) 안전 제동기

제동, 전기 유압식 구동 장치 느슨한 브레이크를 위해 아래 망치의 체중까지, 타일 소수점형을 위한 가득 찬 브레이크.

4. 감아올리기 장치를 운반하는 침몰하는 윈치의 접힌 윈치 주유

(1) 환원제는 겨울 HL-20 기어 오일 또는 HG-24 포화된 원통 오일로 미끄럽게 될 것이고 웜이 완전히 오일에 몰입한다는 것을 그것의 오일 유면이 보증할 것입니다. 환원제는 오일을 바꾸는데 일년에 한 번 사용됩니다.

(2) 축의 태도와 환원제의 생산 축 말단의 태도는 정기적으로 대체되거나 4 번 칼슘계 그리스에 의해서 보충되어야 하고 석유가 한때 매 2년마다 바뀌어야 합니다.

(3) 윤활유는 각각 시작 전에 열린 기어에 추가되어야 합니다.

(4) 기름을 칠 남아 있는 부분은 각각 시작 전에 기름을 쳐야 합니다, 환원제의 출력 축 위의 2개 기어와 가동성 기어 장치의 샤프트 슬리브 사이의 특히 추력전달고리가 기름을 쳐야 합니다.
