제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 세척통 | 상태: | 새롭습니다 |
|---|---|---|---|
| 지그 챔버: | 1-3 PC | 중량: | 130 킬로그램인 드안드스 |
| 보증: | 1년이요 | Model: | 100*150 Diaphragm jig |
| 분급기 챔버 영역: | 0.015 m² | 러시 시간: | 420/min |
| 하이 라이트: | 장비를 입는 마이닝 지그 금,3 PC 챔버 마이닝 지그,고성능 마이닝 지그 |
||
마이닝 지그 연삭기 기계에서 선광 장비 세척통 지깅
1.선광 장비 지그 제품 설명
지글링 중단 철광석은 소팅 동작을 재조정하기 위해 속하고, 그것 구분에 맥석 차이점의 비율에서 선별적인 것 사용하는 분리 매체가 도달한 것처럼 해역과 함께, 지그는 선별적 미네랄의 비율에 따라 진동판, 뇌졸중과 속도에 속하고 유연하게 조정되고, 넓게 텅스텐에서 사용될 수 있습니다, 주석, 사금, 적철광, 갈색인 철분, 망간, 티타늄, 안티몬, 납, 탄탈, 중력 분리와 같은 니오븀 금속.
2. 선광 장비 지그 생성물 파라미터

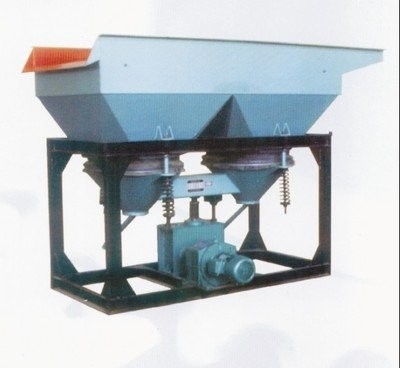

(1) 두배 버킷 다이어프램 지그에 대한 개관
두배 버킷 다이어프램 지그는 좌우로 지그 면 두 유형으로 분할됩니다. 이 지그는 고정식 채격자입니다. 플레이서, 주석광, 기타 등등을 포함하는 텅스텐과 같은 금속 원광의 분리에 적합하, 금이 미세 물질 중에서 선정을 위해 사용될 수 있고 거친 소재, 6-8mm의 입자 크기를 공급하는 최대 철광석 중에서 선정을 위해, 그러나 플레이서의 분리, 12 밀리미터의 최대 입자 크기의 구체적 사례에서 또한 사용될 수 있습니다.
(2) 두배 버킷 다이어프램 지그의 구조와 사용 지시

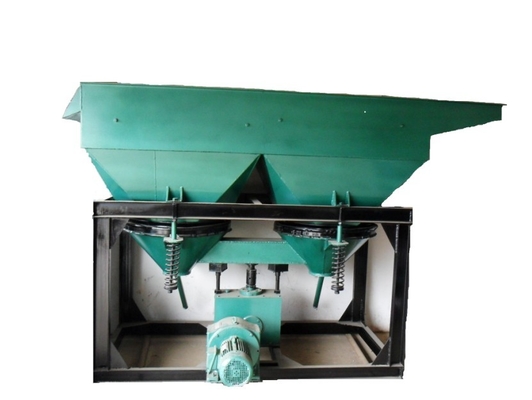

LTS300×450 두배 버킷 진동판 지그 구조는 다음으로 구성됩니다 : 기체, 송신 장치, 물 분리기, 진동판과 래치와 다른 주요 부분은 분리됩니다, 몸이 메뚜기의 2 크기를 가지고 있습니다, 각각 진동판 메뚜기가 최저 파티션으로 지그 지역과 동판 부분으로 분할됩니다. 지그 징 과정은 수행하기 위한 매체 (물에 의해) 초래된 위 아래로 왕복 운동을 위해 고무 격막에 의존합니다. 모터는 회전하기 위해 트라이앵글 벨트를 통하여 큰 가죽 휠을 운전하여서, 편심축 위의 연결봉이 오르락내리락 하고 또한 연결봉으로 연결된 로커암이 오르락내리락 하고 진동판이 왕복 운동, 지그 징을 위 아래로 얻도록, 고무 격막에 연결된 로커암 위의 2 연결봉이 있습니다.
처리된 금의 결정립 크기에 따르면, 연결봉의 타격은 바뀔 수 있고 다른 수영법이 최고 지그 징 효과를 획득하기 위해 선택될 수 있습니다. 펀칭 시간을 변경하는 방법은 작은 가죽 벨트 차를 대체하는 것입니다. 2 종류의 펀칭 시간이 있을 수 있습니다 : 분 322 번 / ; 분당 당 420개 비트. 타격 선택 방법은 이상한 조정 슬리브와 편심축 사이에 세트 나사 및 너트를 늦추고, 위치결정 핀을 빼내고, 상대적 위치를 회전시키는 것입니다. 11 다른 수영법 (0-25.3mm)가 있습니다.
일하는 분급기꼭대기에서의 분급기의 추가 때문에, 지그는 평탄하지 않은 입자 크기로 재료를 취급하는데 사용될 수 있습니다. (주목하세요 : 이 스크린은 선택된 원광석이 진동판의 흥분 때문에, 지그 징 챔버로 보내진다는 순서 요구사항)에 따라 공급될 수 없습니다, 매체에서 광석 입자가 비중에 따라 계층화됩니다 ; 후자 지그 챔버의 위치가 전직 지그 챔버 보다 50 밀리미터 낮으며 가벼운 광석 입자가 전직 챔버 이 담긴 꼬리 부분 판을 통하여 넘치고 후자 챔버에 들어가고, 다시 지그 게드이기 때문에 지그 버킷 저장, 분급기 방전 마우스의 말에 대한 매체 플로우에 의한 상위 조잡하고 가벼운 광석 입자 (광물)에 설정되는 더 갭을 통한 좋고 무거운 광석 입자와 인공 침대 입자의 분급기. 꼬리 부분 판 위치의 높이는 금 방출의 크기를 조절할 필요성에 따라 조정될 수 있습니다. 저장과 방전 호퍼에서 정광은 정기적으로 방출관에서 해고됩니다.
3. 두배 버킷 다이어프램 지그의 선광 장비 주요 기술 데이터 :
품질 규격과 기술적인 매개 변수 :
| 모델 SPEC | 지그 챔버 |
화면 룸 영역 (m2) |
피딩하는 사이즈(MM) | 생산 능력(t/h) | 타격(MM)의 길이 | 타격 (시간 / 분)의 타임즈 지 | 추가한 wate(t/h) |
(kg/cm2) |
모터 | 체중 (킬로그램) | |
| 타입 | (KW)를 강화하세요 | ||||||||||
|
100×150 다이어프램 지그 |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
|
300×450 이중 챔버 다이어프램 지그 |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
|
1000×1000 다운무빙 원추형 지그 |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
|
370×360 다운무빙 원추형 다이어프램 지그 |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 다이어프램 지그를 이동하는 일하는 가죽 부등변 4각형 측면 | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
