지그 세척통 420/min을 채굴하는 설비 연구실을 입는 높은 회복 금

지그 기계 세척통을 채굴하는 설비 연구실을 입는 높은 회복 금

1. 선광 장비 톱니파 지그 상술과 상세 매개 변수는 다음과 같습니다 :

톱니파 지그는 중력 선광의 주요한 장비 중 하나입니다. 그것의 큰 처리 용량, 넓은 분리 크기 범위 때문에, 높은 회복, 좋은 효과, 그것이 넓게 모래 금, 주석, 텅스텐, 납, 아연, 안티몬, 망간, 다이아몬드, 철광석과 다른 비철 금속 야금학 광산의 분리에서 사용되고 금 채굴이 운반합니다. 금을 방출하기 위해 화면 위의 화면을 사용하여, jT4-2, 이런 종류의 제품, 금 공급의 최대 입자 크기의 거대 입자 지그가 캔으로 만든 JT1.5-2 종류 톱니파는 30MM에 도달합니다. 그것은 중정석 철광석, 망간 광석, 철광석과 기타의 선광에 적용됩니다. 그것은 금의 넓은 크기 범위와 화면 하에 의미 심장하게 감소된 상수도라는 유리한 입장에 있습니다.

전통적 지그는 대부분 완곡한 원형에 의해 가동되고 그것의 지그 진동 곡선이 대부분 사인 곡선입니다. 다이어프램 이동에 의해 발생된 상승하고 떨어지는 물 벨로시티와 액션 시간이 근본적으로 똑같은 것 이기 때문에, 그러므로 장비의 이탈 비와 회수율에 영향을 미치면서, 그것은 비중에 따라 지그 베드층의 감소와 광석 입자의 열성층에 도움이 되지 않습니다.

지그재그 물결 지그는 지그 베드층의 이론적 계층화 법칙에 따른 전통적 지그를 기초로 하여 개발되고 향상된 에너지 절약형 중력 분리 기구부입니다. 그것의 지그 징 진동 곡선은 강하 흐름 보다 더 빠르게 상승하는 흐름을 만드는 지그재그입니다 : 라이징 타임은 짧고 폴링타임이 장기간입니다 ; 그것은 상승하고 떨어지는 수류와 똑같은 액션 시간에서 정현파와 풀세이팅 곡선 지그의 결점을 넘어서고, 베드의 느슨함을 강화하고, 흡입 효과를 완화하고, 미네랄에서 무거운 광석 입자가 완전히 안정되게 하고 매우 장비의 이탈 비 능력과 회수율을 향상시킵니다. 사인 곡선 지그, 스킨 3.01%, Ｗ 5.5%, Pb 1.63%, 아연 2.04%와 비교해서 ; 물 사용량은 30%-40%까지 감소되고, 건평이 1/3까지 감소되고, 타격이 조정될 수 있습니다, 전자기 조정 모터가 끄는데 사용되기 때문에 타격이 스텝리스 조정일 수 있습니다. 그것의 성능은 국내 고급 레벨을 이르렀고 그것이 요즈음 이상적 에너지 절약형 중력 분리 기구부 중 하나입니다.

2. 선광 장비 지그 생성물 파라미터

(1) 두배 버킷 다이어프램 지그에 대한 개관

두배 버킷 다이어프램 지그는 좌우로 지그 면 두 유형으로 분할됩니다. 이 지그는 고정식 채격자입니다. 플레이서, 주석광, 기타 등등을 포함하는 텅스텐과 같은 금속 원광의 분리에 적합하, 금이 미세 물질 중에서 선정을 위해 사용될 수 있고 거친 소재, 6-8mm의 입자 크기를 공급하는 최대 철광석 중에서 선정을 위해, 그러나 플레이서의 분리, 12 밀리미터의 최대 입자 크기의 구체적 사례에서 또한 사용될 수 있습니다.

(2) 두배 버킷 다이어프램 지그의 구조와 사용 지시

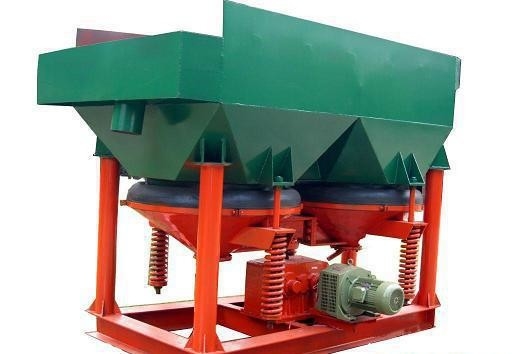

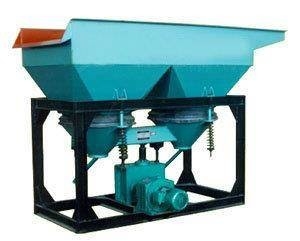

LTS300×450 두배 버킷 진동판 지그 구조는 다음으로 구성됩니다 : 기체, 송신 장치, 물 분리기, 진동판과 래치와 다른 주요 부분은 분리됩니다, 몸이 메뚜기의 2 크기를 가지고 있습니다, 각각 진동판 메뚜기가 최저 파티션으로 지그 지역과 동판 부분으로 분할됩니다. 지그 징 과정은 수행하기 위한 매체 (물에 의해) 초래된 위 아래로 왕복 운동을 위해 고무 격막에 의존합니다. 모터는 회전하기 위해 트라이앵글 벨트를 통하여 큰 가죽 휠을 운전하여서, 편심축 위의 연결봉이 오르락내리락 하고 또한 연결봉으로 연결된 로커암이 오르락내리락 하고 진동판이 왕복 운동, 지그 징을 위 아래로 얻도록, 고무 격막에 연결된 로커암 위의 2 연결봉이 있습니다.

처리된 금의 결정립 크기에 따르면, 연결봉의 타격은 바뀔 수 있고 다른 수영법이 최고 지그 징 효과를 획득하기 위해 선택될 수 있습니다. 펀칭 시간을 변경하는 방법은 작은 가죽 벨트 차를 대체하는 것입니다. 2 종류의 펀칭 시간이 있을 수 있습니다 : 분 322 번 / ; 분당 당 420개 비트. 타격 선택 방법은 이상한 조정 슬리브와 편심축 사이에 세트 나사 및 너트를 늦추고, 위치결정 핀을 빼내고, 상대적 위치를 회전시키는 것입니다. 11 다른 수영법 (0-25.3mm)가 있습니다.

일하는 분급기꼭대기에서의 분급기의 추가 때문에, 지그는 평탄하지 않은 입자 크기로 재료를 취급하는데 사용될 수 있습니다. (주목하세요 : 이 스크린은 선택된 원광석이 진동판의 흥분 때문에, 지그 징 챔버로 보내진다는 순서 요구사항)에 따라 공급될 수 없습니다, 매체에서 광석 입자가 비중에 따라 계층화됩니다 ; 후자 지그 챔버의 위치가 전직 지그 챔버 보다 50 밀리미터 낮으며 가벼운 광석 입자가 전직 챔버 이 담긴 꼬리 부분 판을 통하여 넘치고 후자 챔버에 들어가고, 다시 지그 게드이기 때문에 지그 버킷 저장, 분급기 방전 마우스의 말에 대한 매체 플로우에 의한 상위 조잡하고 가벼운 광석 입자 (광물)에 설정되는 더 갭을 통한 좋고 무거운 광석 입자와 인공 침대 입자의 분급기. 꼬리 부분 판 위치의 높이는 금 방출의 크기를 조절할 필요성에 따라 조정될 수 있습니다. 저장과 방전 호퍼에서 정광은 정기적으로 방출관에서 해고됩니다.

3.두배 버킷 다이어프램 지그 선광 장비의 주요 기술 데이터 :

품질 규격과 기술적인 매개 변수 :
