제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새롭습니다 | 타입: | 300×450 이중 챔버 다이어프램 지그 |
|---|---|---|---|
| 적당합니다: | 제조 공장, 건설 공사, 에너지 및 광업 | 화면 룸 영역 (m2): | 0.27 |
| 피딩하는 사이즈(MM): | 12 | 타격(MM)의 길이: | 0-26 |
| 분류: | 선광 장비 | 보증: | 12개월 |
| 강조하다: | 선광 장비 세척통,장비를 입는 물결 작은 컵 금,CE 금 처리 장비 |
||
이 물결 지그거 금이 세척통을 분리하는 장비 금을 입는 것을 봤습니다
1. 선광 장비 지그 생성물 파라미터
(1) 두배 버킷 다이어프램 지그에 대한 개관
두배 버킷 다이어프램 지그는 좌우로 지그 면 두 유형으로 분할됩니다. 이 지그는 고정식 채격자입니다. 플레이서, 주석광, 기타 등등을 포함하는 텅스텐과 같은 금속 원광의 분리에 적합하, 금이 미세 물질 중에서 선정을 위해 사용될 수 있고 거친 소재, 6-8mm의 입자 크기를 공급하는 최대 철광석 중에서 선정을 위해, 그러나 플레이서의 분리, 12 밀리미터의 최대 입자 크기의 구체적 사례에서 또한 사용될 수 있습니다.
(2) 두배 버킷 다이어프램 지그의 구조와 사용 지시

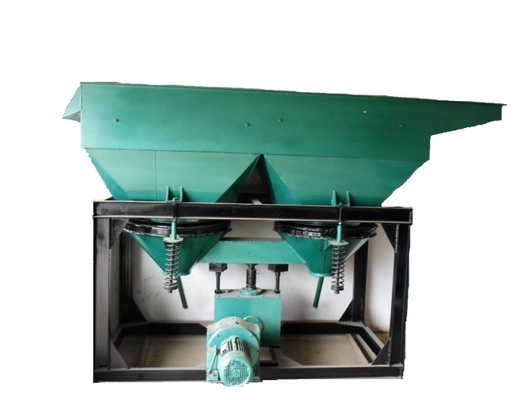

LTS300×450 두배 버킷 진동판 지그 구조는 다음으로 구성됩니다 : 기체, 송신 장치, 물 분리기, 진동판과 래치와 다른 주요 부분은 분리됩니다, 몸이 메뚜기의 2 크기를 가지고 있습니다, 각각 진동판 메뚜기가 최저 파티션으로 지그 지역과 동판 부분으로 분할됩니다. 지그 징 과정은 수행하기 위한 매체 (물에 의해) 초래된 위 아래로 왕복 운동을 위해 고무 격막에 의존합니다. 모터는 회전하기 위해 트라이앵글 벨트를 통하여 큰 가죽 휠을 운전하여서, 편심축 위의 연결봉이 오르락내리락 하고 또한 연결봉으로 연결된 로커암이 오르락내리락 하고 진동판이 왕복 운동, 지그 징을 위 아래로 얻도록, 고무 격막에 연결된 로커암 위의 2 연결봉이 있습니다. 이 물결 지그거 금이 세척통을 분리하는 장비 금을 입는 것을 봤습니다
처리된 금의 결정립 크기에 따르면, 연결봉의 타격은 바뀔 수 있고 다른 수영법이 최고 지그 징 효과를 획득하기 위해 선택될 수 있습니다. 펀칭 시간을 변경하는 방법은 작은 가죽 벨트 차를 대체하는 것입니다. 2 종류의 펀칭 시간이 있을 수 있습니다 : 분 322 번 / ; 분당 당 420개 비트. 타격 선택 방법은 이상한 조정 슬리브와 편심축 사이에 세트 나사 및 너트를 늦추고, 위치결정 핀을 빼내고, 상대적 위치를 회전시키는 것입니다. 11 다른 수영법 (0-25.3mm)가 있습니다.
일하는 분급기꼭대기에서의 분급기의 추가 때문에, 지그는 평탄하지 않은 입자 크기로 재료를 취급하는데 사용될 수 있습니다. (주목하세요 : 이 스크린은 선택된 원광석이 진동판의 흥분 때문에, 지그 징 챔버로 보내진다는 순서 요구사항)에 따라 공급될 수 없습니다, 매체에서 광석 입자가 비중에 따라 계층화됩니다 ; 후자 지그 챔버의 위치가 전직 지그 챔버 보다 50 밀리미터 낮으며 가벼운 광석 입자가 전직 챔버 이 담긴 꼬리 부분 판을 통하여 넘치고 후자 챔버에 들어가고, 다시 지그 게드이기 때문에 지그 버킷 저장, 분급기 방전 마우스의 말에 대한 매체 플로우에 의한 상위 조잡하고 가벼운 광석 입자 (광물)에 설정되는 더 갭을 통한 좋고 무거운 광석 입자와 인공 침대 입자의 분급기. 꼬리 부분 판 위치의 높이는 금 방출의 크기를 조절할 필요성에 따라 조정될 수 있습니다. 저장과 방전 호퍼에서 정광은 정기적으로 방출관에서 해고됩니다.
이 물결 지그거 금이 세척통을 분리하는 장비 금을 입는 것을 봤습니다
2. 두배 버킷 다이어프램 지그 선광 장비의 주요 기술 데이터 :
품질 규격과 기술적인 매개 변수 :
| 모델 SPEC | 지그 챔버 |
화면 룸 영역 (m2) |
피딩하는 사이즈(MM) | 생산 능력(t/h) | 타격(MM)의 길이 |
타격의 타임즈 지 (times/min) |
추가한 wate(t/h) |
(kg/cm2) |
모터 | 체중 (킬로그램) | |
| 타입 | (KW)를 강화하세요 | ||||||||||
|
100×150 다이어프램 지그 |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
|
300×450 이중 챔버 다이어프램 지그 |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
|
1000×1000 다운무빙 원추형 지그 |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
|
370×360 다운무빙 원추형 다이어프램 지그 |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 다이어프램 지그를 이동하는 일하는 가죽 부등변 4각형 측면 | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
이 물결 지그거 금이 세척통을 분리하는 장비 금을 입는 것을 봤습니다
이 물결 지그거 금이 세척통을 분리하는 장비 금을 입는 것을 봤습니다
뤄양 채탄기 산업 클러스터 영역에서의 회사의 강한 과학적 연구 능력과 진보적이고 성숙한 생산기술에 의존하는 생산과 영업 능력에 따라, 우리는 오르면서, 물질을 구축하면서, 국가적 광업, 야금학에서 주요 프로젝트에게 기술 서비스와 장비의 전체 세트를 제공하기 위한 국내외에서 주요 잘 알려져 있는 기업, 전력, 비철 금속, 환경 보호, 화학 산업, 석유와 다른 산업과 협력했습니다. 예비품. 혁신적 기술, 신제품과 완전한 애프터 서비스에 의존할 때, 회사는 점차로 국내이고 외국 손님들의 신뢰와 지원을 얻었습니다.
