이름: | 나선형 슈트 분리대 | 모델: | 5LL-1200 |
---|---|---|---|
생산력 (ton/hour): | 4-6 t/h | 피딩하는 사이즈: | 0.3-0.02 밀리미터 |
횡단 각도 (도): | 9 | 금 공급 농도: | 25-55 % |
외경: | 400-1200 밀리미터 | 분류: | 선광 장비 |
하이 라이트: | 나선형 슈트 분리대 6t/H,선광 장비 6t/H,단순 구조 나선형 슈트 분리대 |

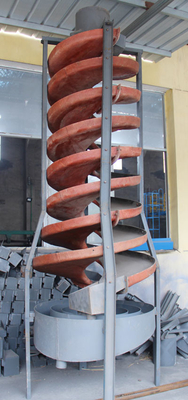

단순 구조 나선형 슈트 분리대 선광 장비
1. 나선형 슈트 선광 장비의 원리로 일하는 것 :
분할기는 지지 테이블의 교차하 (또는 삼각대에) 자유로이 위치합니다. 획일적 치수는 분리를 위한 나선형 홈의 선두에서 설치된 공급통을 통하여 천천히 나선형 요홈 표면으로 공급됩니다. 나선형 홈의 맨 끝은 방사식 방향을 따라 등급에 따라 3 (또는 4) 종류로의 정렬된 제품을 나누는 밸브 블록 유형 제품 차단 홈을 갖춥니다. 각각 제품의 컷 폭을 바꾸기 위해 레귤레이터 블럭의 위치를 이용하세요. 상품 집선장치는 집중적 고리 모양 배럴이며, 그것이 개별적으로 암호화된 긴 금 흐름을 수집하고 수출합니다. 나선형 슈트 중에 횡단면과 그 곡선 이 경사 변화는 특히 미분 물 중에서 선정에 적합합니다. 선광 장비는 단순 구조, 어떤 이동 부품, 경량, 어떤 소음, 편리한 구성, 설치와 유지라는 유리한 입장에 있지 않습니다.
2. 나선형 슈트 선광 장비의 구조적인 특성 :
유리 섬유로 강화한 플라스틱 나선형 슈트는 6 부품으로 구성됩니다 : 금 공급 장치, 금 공급 장치, 나선형 홈, 제품 차단 홈, 제품 모임 버킷과 (교차하거나 3각인 것을 포함하여) 홈 브라켓. 나선형 시트로 연결된 나선형 홈은 주성분입니다. 나선형 평판은 유리 섬유 강화 플라스틱 (유리섬유 강화 플라스틱)로 만들어지고, 함께 볼트로 고정되었습니다. 나선형 홈의 선택면은 미리 제조하는 내마모층을 가지고 있습니다. 선광 장비는 강하고 오래간 빛이라는 유리한 입장에 있습니다. 다중 튜브 금 공급 장치는 나선형 홈 위에 배열되고 금이 고르게 나눠지고 제어되도록 쉽습니다.
고르게 양분된 치수는 오렌지를 공급함으로써 천천히 나선형 요홈 표면으로 공급됩니다. 나선형 홈의 말은 등급에 따라 정렬된 금 흐름을 여러 제품으로 나누기 위해 밸브 블록 유형 제품 차단 홈을 갖추고 있습니다. 각각 제품 차단의 폭을 바꾸기 위해 제어밸브 블록 위치를 이용하세요. 금 메뚜기는 핵심 링 실린더이며, 그것이 제품에 따라 암호화된 금 흐름을 수집하고 수출합니다.
나선형 홈 중에 횡단면은 3차 포물선입니다. 그 곡선 이 경사 변화는 특히 미세 입자형 재료 중에서 선정에 적합합니다. 나선형 슈트는 단순 구조, 어떤 이동 부품, 쉬운 제조, 경량, 편리한 구성, 설치와 유지라는 유리한 입장에 있지 않습니다.
3. 선광 장비의 나선형 슈트 생성물 파라미터
모델 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
외경 (밀리미터) | 1200 | 900 | 600 | 400 | |
피치 (밀리미터) | 900 ,720 , 540 | 675 , 540 , 405 | 450 , 360 , 270 | 240 , 180 | |
직경 비율 (pitch/diameter)로 던지세요 | 0,75 , 0.6 , 0.45 | 0.75 , 0.6 , 0.45 | 0.75 , 0.6 , 0.45 | 0.6 , 0.45 0.6 , 0.45 | |
횡단 각도 (도) | 9' | 9' | 9' | 9' | |
각각 대부분의 설치 나사의 수 |
4 | 4 | 3 | 2 | |
피딩하는 사이즈 (밀리미터) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
금 공급 농도 (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
생산력 (ton/hour) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
차원 | L(mm) | 1360 | 1060 | 700 | 460 |
W(mm) | 1360 | 1060 | 700 | 460 | |
H(mm) | 5230 | 4000 | 2600 | 1500 | |
중량(KG) | 600 | 400 | 150 | 50 |
