피프로덕트 이름: | ZSM 시리즈 진동 스크린 | 애플리케이션: | 석탄, 야금학, 미너럴 드레싱, 전력 |
---|---|---|---|
능력(T/H): | 60-100 t/h | 공급 사이즈(MM): | ≤300mm |
스크린 표면 경향: | -2~10' | 분류: | 선광 장비 |
진동주파수: | 800 | 보증: | 12개월 |
하이 라이트: | 진동성 차폐장비 고효율,대용량 진동성 차폐장비,대용량 진동 스크린 장비 |
큰 처리 용량과 높은 차폐효율과 진동 스크린
1. 선광 장비 제품 설명에 ZSM 시리즈 진동 스크린 :
사용 :
이 시리즈는 큰 처리 용량과 높은 차폐효율의 이점으로, 석탄, 야금학, 미너럴 드레싱, 전력, 경공업, 설탕 제작, 탈수, 중개, 슬라임 제거와 건습 물질의 분류에 적합합니다.
2. 선광 장비에 ZSM 시리즈 진동 스크린이 원리로 일합니다 :
(1) 분급기가 원리로 일합니다 :
흥분 군의 작용에서, 연속적인 비스듬한 스로잉 움직임을 위한 스크린 표면 위의 물질. 그렇게 탈수, 지원 또는 등급을 달성하기 위해, 스크린을 통하여 스크린 홀 드 입자보다 같거나 작은 스크린 표면 만남 간의 충돌에서, 던져질 때 물질은 느슨합니다.
(2) 자체 동기화 원리 :
비 - 타입 분급기 진동자는 강제적 접촉이 없고, 2 손잡이 사이의 어떤 기어가 아닙니다. 직선 트랙에 따라 스크린의 진동을 보증하기 위해, 2 감원은 엄밀하게 정반대인 작동과 동기화될 것이며, 그것이 2축 스크린의 진동 시스템에서 자연스럽게 행해질 수 있습니다.
(3) 댐퍼의 원리로 일하는 것 :
습기를 주는 진동자는 작업과 정지상태에서 보이는 바와 같이, 배열됩니다. 고무 블록은 기초 홀과 연락하지 않습니다. 그것은 교차하는 진동과 트위스트를 제거하기 위해 그것을 안정 위치에 보존하기 위해 차폐함에 대칭적 압력을 미칩니다.
정지 공명 비트, 차폐함 크기가 고무 블록과 기반 정공 사이보다 더 클 때, 현재 진동은 고무와 차폐함 사이의 동마찰을 넘어설 필요가 있습니다. 마찰 댐핑이 약간의 운동 에너지를 소비하기 때문에, 공진 진폭은 3 번 운전 크기로 제한됩니다. 제동력은 조절 나사에 의해 조정됩니다.
3. 장비를 입는 금의 생성물 파라미터
ZSM 시리즈 진동 스크린 기술적 성과 :
SPEC | 유닛 | 모델 | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
차폐함 상술 |
W | 밀리미터 | 1500 | 1750 | 2000 | ||||
L | 밀리미터 | 5600 | 5600 | 6500 | |||||
능력 | t/h | ~60 | 50~80 | 70~100 | |||||
피딩하는 사이즈 | 밀리미터 | ~300 | ~300 | ~300 | |||||
작업 영역 | m2 | 7.5 | 7.5 | 7.5 | |||||
스크린 표면 수 | 레이어 | 1 | 2 | 1 | 2 | 1 | 2 | ||
스크린 표면 종 |
상위 계층 | 밀리미터 | 슬로터 스크린 플레이트 | 퍼포레이션막 플레이트 | 슬로터 스크린 플레이트 | 퍼포레이션막 플레이트 | 슬로터 스크린 플레이트 | 퍼포레이션막 플레이트 | |
낮아지세요 레이어 |
밀리미터 | 슬로터 스크린 플레이트 | 슬로터 스크린 플레이트 | 슬로터 스크린 플레이트 | |||||
구멍 치수 | 상위 계층 | 밀리미터 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | |
낮아지세요 레이어 |
밀리미터 / rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
진동주파수 | 800 | 800 | 800 | ||||||
이중 진폭 | 밀리미터 | 11 | 10 | 9 | |||||
질량분출 각 | ' | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
스크린 표면 경향 | ' | ―2~ 10 | ―2~ 10 | ―2~ 10 | |||||
모터 | 타입 | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
속도의 수 | rpm | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
힘 | kw | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
차원 | L | 밀리미터 | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
W | 밀리미터 | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
H | 밀리미터 | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
전체 중량 | 킬로그램 | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
동하중 (단일 지원)로 일하기 | 킬로그램 | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
최대 동하중 (단일 지원) | 킬로그램 | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
4. 명령하기 위한 교육 :
이름, 상술이 모형을 만듭니다, 명령할 때 체판의 형식과 체 구멍의 크기는 나타내야 합니다. 강제 동기화가 사용될 때, 모터는 2가지 방식에 설치될 수 있습니다 : 명령할 때 왼쪽이나 오른쪽으로 미안하지만, 나타내세요.

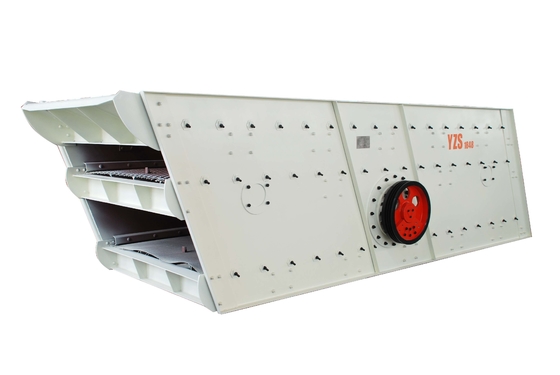

큰 처리 용량과 높은 차폐효율과 진동 스크린

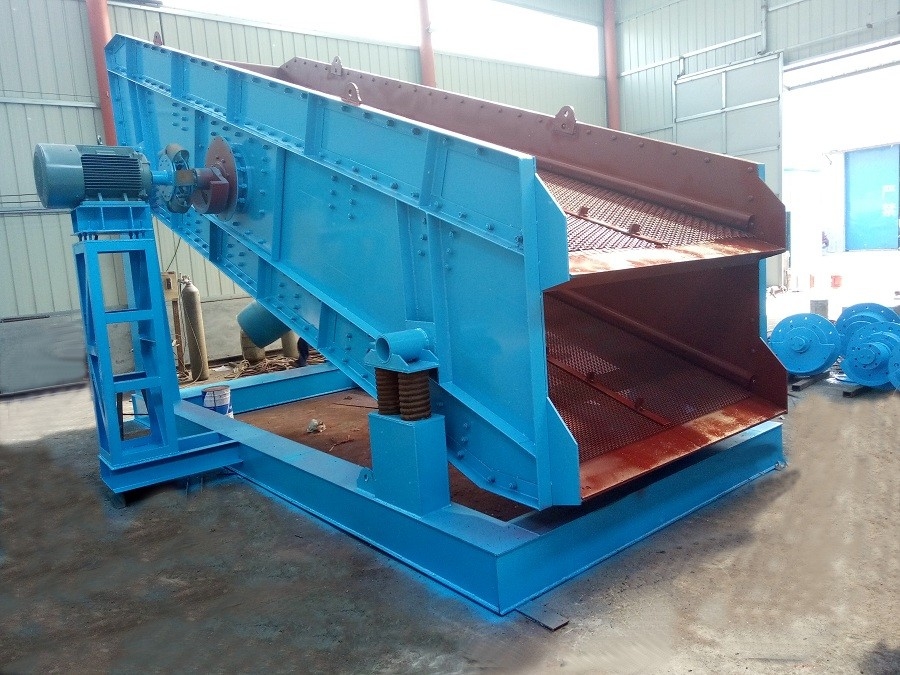

큰 처리 용량과 높은 차폐효율과 진동 스크린
큰 처리 용량과 높은 차폐효율과 진동 스크린
뤄양 ZHONGTAI INDUSTRIES의 현장 서비스 엔지니어들은 뤄양 ZHONGTAI INDUSTRIES 브랜드 그룹 제품에서 특히 훈련되지만, 다른 OEM 브랜드의 서비스를 착수할 수 있습니다. 우리의 기술자들은 성능을 최적화하기 위해 당신의 장비를 발사를 괴롭히고 한가한 시간을 최소화할 수 있는 가장 진보적 과학 기술적 진단 장비를 갖추고 있습니다. 뤄양 ZHONGTAI INDUSTRIES는 모두를 공급함에 있어 또한 광범위한 능력을 가집니다 당신 소모품과 electrical/ 기계적 부품 필요.
