제품 상세 정보:
결제 및 배송 조건:
|
| 제품: | 진동대 / 선광 테블 | 모델: | XS7.6 |
|---|---|---|---|
| 베드 면형: | 조립사 베드면 | 베드면 선광 영역 (m2): | 7.6 |
| 베드면 sizelength: | 4500 | 드라이브 끝 폭 (밀리미터): | 1850 |
| 끝 폭 (밀리미터)을 집중하세요: | 1550 | 분류: | 선광 장비 |
| 보증: | 12개월 | 항구: | QingDao,ShangHai,TianJin |
| 색상: | 관습 | ||
| 강조하다: | 장비 진동대를 입는 금,XS7.6 진동대,선광 장비 선광 테블 |
||
광석 드레싱 장비 XS7.6 거친 모래를 분리하기 위한 흔들기 테이블 (2-0.5mm)

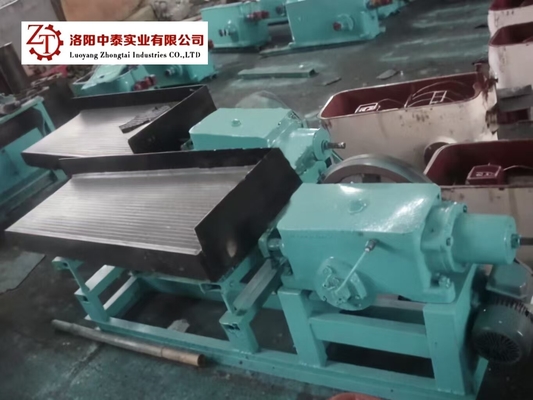

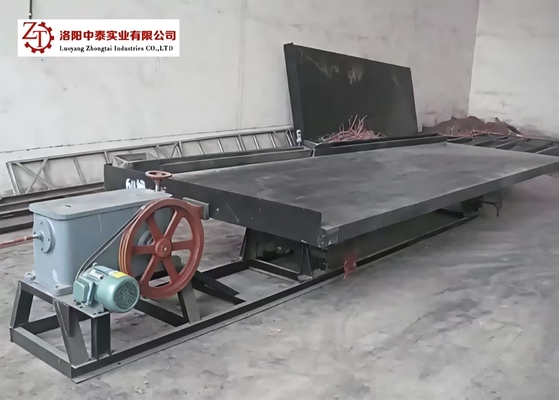

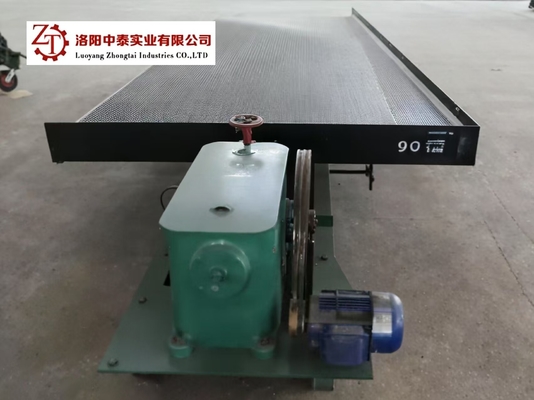

1.XS7.6 광석 조리장비 흔들기 테이블
흔들기 테이블은 주로 8 개의 부분으로 구성됩니다: 침대 헤드, 모터, 기울기 흔들기 테이블, 침대 표면, 광석 트러그, 물 탱크, 입력 스트립 및 윤활 시스템.침대 표면의 길쭉한 회전 움직임은 캔크 연결 막대기 유형의 전송 메커니즘에 의해 실현됩니다. 모터는 벨트 롤리를 통해 회전 캔크 샤프트를 구동, 그리고 바퀴는 따라서 위아래로 이동합니다. 바퀴는 아래로 이동 할 때,팔꿈치 플레이트는 후방 샤프트와 역동 막대기를 뒤로 움직이기 위해 밀어, 그리고 스프링은 압축됩니다. 침대 표면은 연결 좌석과 이중 막대기로 연결됩니다. 그래서 이 시간에 또한 바퀴가 위로 이동 할 때, 뒤로 이동을 위해 침대 표면을 만들,스프링 텐션 부추의 연장으로 인해, 침대 표면은 앞으로 이동합니다.
2적용 범위XS76광석 가루 장비 흔들기 테이블
6-S 흔들기 테이블은 중력 분리의 주요 장비 중 하나이며, 울프스탄, 진, 탄탈, 니오비아, 금 및 기타 희귀 금속 및 귀금속의 분리에 널리 사용됩니다.그것은 거칠게 사용 될 수 있습니다, 선택, 닦는 등 다른 다른 작업. 그것은 거친 모래 (2-0.5mm), 얇은 모래 (0.5-0.074mm), 슬라이 (-0.074) 및 다른 다양한 곡물 등급을 분리 할 수 있습니다.그것은 또한 철의 분리를 위해 사용될 수 있습니다.텅스텐, 아연 및 기타 광석 처리 시, 흔들기 테이블의 효과적인 복구 크기 범위는 2-0.22 mm입니다.
3. 기술 매개 변수XS76광석 가루 장비 흔들기 테이블
| 모델 | XS76 | |||
| 침대 표면 유형 |
거친 모래 바닥 표면 |
얇은 모래 바닥 표면 |
진흙 바닥 표면 |
|
| 침대의 면적 (m2) | 7.6 | 7.6 | 7.6 | |
| 침대 표면 크기 | 길이 (mm) | 4500 | 4500 | 4500 |
| 드라이브 끝 너비 (mm) | 1850 | 1850 | 1850 | |
| 집중된 끝 너비 (mm) | 1550 | 1550 | 1550 | |
| 최대 공급 크기 (mm) | 2 | 0.5 | 0.074 | |
| 처리 용량 (t/h) | 1~1.8 | 0.5~1 | 00.3~0.5 | |
| 먹이 밀도 (%) | 20~30 | 18~25 | 15~20 | |
| 스트록 (mm) | 16~22 | 11~16 | 8~16 | |
| 스트로크 시간 (r/min) | 220 | 250 | 280 | |
| 물량 (t/h) | 0.7~1 | 00.4~0.7 | 00.4~0.7 | |
| 구획 구간 모양 | 직사각형 | 톱 치아 파동 | 삼각형 | |
| 모터 전력 (Kw) | 1.1 | 1.1 | 1.1 | |
| ZTIC 농도 표 | 거친 모래 흔들기 | 얇은 모래 흔들기 | 슬라이드 (그루브) 쉐이커 | 얇은 진흙 긁기 |
| 먹이 크기 /mm | 2~05 | 00.5~0.074 | 00.07~0.019 | 00.019~0.0037 |
| 광물 공급물 (연금 광물) | 20~35 | 10~20 | 3~10 | 5~15 |
| 얼굴 크기 /mm | 4395×1825 | 4395×1825 | 4395×1825 | 4395×1825 |
| 광산 면적 /m2 | 7.4 | 7.4 | 7.4 | 7.4 |
| 스트로크/mm | 16~22 | 11~16 | 8~11 | 5~7 |
| 충전 시간/분-1 | 270~290 | 290~320 | 320~360 | 480~520 |
| 침대 표면의 수평 기울기/(°) | 20.5~4.5 | 10.5~3.5 | 1~2 | 1~1.15 |
| 전력/Kw | 1.1 | 1.1 | 1.1 | 1.1 |
| 외부 차원/mm | 5446 × 1825 × 1212 | 5446 × 1825 × 1227 | 5446 × 1825 × 1203 | 5446 × 2338 × 1203 |
| 전체 무게/kg | 1015 | 1030 | 1065 | 1065 |
광석 드레싱 장비 XS7.6 거친 모래를 분리하기 위한 흔들기 테이블 (2-0.5mm)
FQA
Q: 왜 우리는 luoyang zhongtai industries co., ltd를 믿습니까?
A: 1. 30년 이상의 경험
2우리는 광산 기계, 건설 기계, 기계 주름 및 가조 부품의 선도적인 전문 공급자입니다.
3모든 제품은 ISO9901:2000 품질 관리 인증서와 CE, ROHS 인증서를 획득했습니다.
Q: 배달 시간:
A: 부품의 납품 시간은 1-2개월, 기계는 2-3개월입니다.
Q: 지불 조건:
A: 지불 방식: T/T, L/C, 웨스턴 유니온, 현금. 계약 체결시 30% 보증금. 배송 전에 전체 지불.
Q: 품질 보증?
A: 보증 기간: 주요 기계에 대한 1 년. 뭔가 잘못되면 우리는 기술 조언을 제공하고 즉시 해결책을 찾을 것입니다.고품질의 부품들을 장시간 공급할 수 있도록 보장합니다.
Q: 판매 후 서비스?
A: 우리는 최종 사용자의 필요에 따라 기계 실행 테스트 및 부품 유지 보수에 대한 기술 가이드를 제공할 수 있습니다.
