제품 상세 정보:
결제 및 배송 조건:
|
| 조건: | 새로운 | 이름: | 피니언 기어 |
|---|---|---|---|
| 소재: | 강철, 주철, 황동 | 치수: | 스투텀 |
| 압력각: | 15° - 25° | 모델: | 직선 피니언, 나선형 피니언, 원추형 피니언 |
| 보증: | 1년 | 선행 시간: | 2~3개월 |

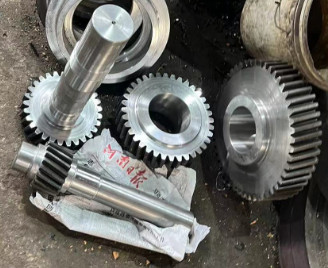

기어 감소기 기어박스 합금 강철 주사 및 조형 기어 기어
1.환기 기기종류:
보통의 줄기 기니형은 다음과 같습니다.
(1) 직지진: 래크와 지진은 축에 평행하며, 치아 표면은 선형으로, 고속 느림 전송에 적합합니다.
(2) 나선형 피니언: 래크와 피니언은 축과 특정 각도에 있으며, 치아 표면은 기울어져 있으며 부드러운 전송 특성을 가지고 있습니다.소음도 낮고 진동도 높은 애플리케이션에 적합합니다.
(3) 피니언 피니언: 피니언 래크와 축은 한 지점에서 교차하고, 치아 표면은 피니언 모양이며, 회전 축을 전송하기에 적합합니다. 평행하지 않습니다.
기어 감소기 기어박스 합금 강철 주사 및 조형 기어 기어
기어 감소기 기어박스 합금 강철 주사 및 조형 기어 기어
2.감축기피니언 재료:
일반적으로 사용되는 리듀서 피니언 재료는 다음과 같습니다.
(1) 강철: 높은 강도, 강도 및 마모 저항성, 높은 부하 및 고속 전송 시스템에 적합합니다.
20CrMnTi (중국 표준), 8620 (미국 표준)
40Cr (중국 표준), 5140 (미국 표준)
42CrMo (중국 표준), 4140 (미국 표준)
(2) 주사철: 높은 충격 저항력과 소음 흡수 능력, 저속 및 중량 부하 용도에 적합합니다.
HT200 (중국 표준), FC200 (일본 표준)
HT250 (중국 표준), FC250 (일본 표준)
(3) 구리: 높은 정밀도 요구 사항 및 낮은 속도 전송 시스템에 적합 한 좋은 진식 저항성 및 낮은 소음 특성.
H62 (중국 표준), C28000 (미국 표준)
H68 (중국 표준), C26200 (미국 표준)
기어 감소기 기어박스 합금 강철 주사 및 조형 기어 기어
3.감축기피니온 매개 변수 표:
아래는 올바른 피니언을 설계하고 선택하기 위한 일반적인 피니언 매개 변수의 수치 범위입니다.
| 매개 변수 | 설명 | 기준 값 |
| 모듈 | 랙과 피니언의 크기 매개 변수 | 10.0mm - 2.0mm |
| 치아 수 | 피니온의 치아 수 | 15 ~ 30 |
| 압력 각 | 압력 기구 가동 각도 | 15° - 25° |
| 치아 너비 | 피니언 래크의 너비 | 10mm - 15mm |
| 정상 이동 | 가동 시 변속기의 축적 이동량 | 0.1mm - 0.5mm |
| 나선 각 | 비벨 피니온의 각도 | 20° - 40° |
| 단단함 | 피니온의 표면 경화 | HRC 40 - HRC 50 |
| 치아 표면 거칠성 | 피니언 치아 표면의 거칠성 | Ra 1.2μm - Ra 2.0μm |
실제 요구 사항과 설계 표준에 따라 파라미터 범위 내에서 적절한 값을 선택함으로써환기 기기의 전송 효율성과 신뢰성이 보장될 수 있습니다..
기어 감소기 기어박스 합금 강철 주사 및 조형 기어 기어
우리 회사의 강력한 과학 연구 능력과 생산 및 판매 능력에 따라, Luoyang 광산 기계 산업 클러스터 지역에서 진보되고 성숙한 생산 기술에 의존,우리는 국내외의 주요 유명 기업과 협력하여 국가 광산의 주요 프로젝트에 대한 기술 서비스와 완전한 장비 세트를 제공했습니다.금속공업, 건설자재, 리프팅, 전기, 비철금속, 환경 보호, 화학공업, 석유 및 기타 산업.혁신적인 기술에 의존, 새로운 제품과 완벽한 판매 후 서비스, 회사는 점점 더 많은 국내외 고객의 신뢰와 지원을 받았습니다.
기어 감소기 기어박스 합금 강철 주사 및 조형 기어 기어
