경질 암석의 조·중 파쇄를 위한 특수 임팩트 크러셔
제품 설명석재 파쇄기
PFQ 시리즈 와류 강력 임팩트 크러셔는 당사에서 개발한 고효율 임팩트 크러셔로, 2005년에 국가 특허를 획득했습니다(특허 번호: ZL200420075315.4). 이 크러셔는 압축 강도가 250Mpa 이하인 다양한 재료의 1차, 2차 및 미세 파쇄에 적용됩니다. 독특한 구조, 쉬운 작동, 고효율 및 에너지 절약, 우수한 제품 형상(입방체), 조절 가능한 배출 크기, 파쇄 공정 단순화, 비용 절감 등의 특징을 가지고 있습니다. 전력, 수자원, 고속도로 인공 골재 파쇄 산업 등에서 널리 사용될 수 있습니다. 구조 설계는 독특한 와류 파쇄 캐비티와 P, S, T 파쇄의 세 영역을 가지고 있으며, 로터 본체 슬리브 무키 연결, 고성능 내마모성 플레이트 해머, 삽입 설치 형태, 경사 초크 독특한 프로파일 반격 라이닝 보드, 다방향 랙을 사용하여 문을 열고, 나사 또는 유압 장치를 사용하여 마모 부품을 교체하고, 유지 보수가 더 편리합니다. 대형 기계는 또한 사용자가 선택할 수 있도록 블로우 바를 교체하고 들어 올리는 특수 도구를 가지고 있습니다.
적용 범위
이 장비는 큰 공급 크기와 높은 압축 강도를 특징으로 하며, 시멘트, 건축 자재, 광업 및 전력을 포함한 다양한 산업에서 압축 강도가 250Mpa를 초과하지 않는 재료의 조 및 중 파쇄 작업에 널리 적용됩니다. 특히 고속도로, 철도 및 수자원 프로젝트와 같은 특수 산업에서 사용되는 건설 골재, 현무암, 화강암, 강 자갈과 같은 재료를 생산하는 데 적합합니다.
제품 구조석재 파쇄기
- 와류 파쇄 캐비티 및 P 파쇄 구역을 형성하는 상부 프레임(좌우)
- 하부 프레임
- 로터 유닛
- 1차 조정 유닛(S 파쇄 구역)
- 2차 조정 유닛(T 파쇄 구역)
- 전송 유닛
작동 원리
모터는 V-벨트를 통해 로터를 고속으로 구동합니다. 재료는 공급 입구에서 크러셔 캐비티로 들어가 고속 회전하는 로터 해머에 의해 타격을 받은 다음 와류 파쇄 캐비티 상단의 톱니 임팩트 플레이트에 충돌한 후 자유롭게 반발합니다. 그들은 지속적으로 충돌하고 이후의 상향 충격 재료와 파쇄됩니다. 완전히 파쇄되지 않은 큰 블록과 재료는 두꺼운 톱니 플레이트와 P 파쇄 캐비티 상단의 해머의 작용으로 엄청난 압력과 굽힘력을 받아 쉽게 조 파쇄된 다음 하부 S 파쇄 캐비티로 들어갑니다.
S 파쇄 캐비티에서 톱니 라이너와 로터 해머 플레이트 사이의 간격이 작아 재료가 마찰 충격, 파쇄 및 압출을 거쳐 중 파쇄를 수행하고 미세 파쇄를 위해 T 파쇄 캐비티로 들어갑니다. T 파쇄 캐비티의 톱니 라이너와 로터 해머 플레이트 사이의 간격은 훨씬 작아 재료가 마찰 충격, 파쇄 및 압출을 통해 추가 미세 파쇄를 거친 후 배출될 수 있습니다.
S 및 T 파쇄 캐비티의 톱니 라이너와 로터 해머 플레이트 사이의 간격은 사용자의 다양한 재료 입자 크기에 대한 요구 사항에 따라 조정할 수 있습니다. T 파쇄 캐비티에는 탄성 장치가 장착되어 있습니다. 파쇄 불가능한 재료가 T 파쇄 캐비티로 들어가면 탄성 장치가 완충 작용을 제공하고 배출구를 확대하여 파쇄 불가능한 재료를 배출합니다. 배출 후 개구부는 탄성력에 의해 원래 크기로 돌아갑니다.
구조적 특징
- 독특한 와류 파쇄 캐비티 및 곡선형 3 캐비티 파쇄 설계
- 배출 입자 크기를 효과적으로 제어하기 위해 중 및 미세 파쇄 캐비티에서 톱니 라이너와 해머 플레이트 사이의 간격을 쉽게 조정할 수 있습니다.
- 삽입 설치가 가능한 고마모성 해머 플레이트
- 마모 부품 교체 및 유지 보수를 용이하게 하기 위해 프레임의 다방향 개방 및 후면 상부 박스 프레임의 나사 또는 유압 개방 장치
제품 매개변수
|
| 사양 |
최대 공급 크기
(mm)
|
배출 크기
(mm)
|
용량
(t/h)
|
전력
(kw)
|
외형 치수
(mm)
|
| ＜150MPa |
＜250MPa |
| PFQ0808 |
200 |
150 |
-25(80-90%) |
～46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30(80-90%) |
～80 |
75 |
2845×2000×2265 |
| PFQ1110 |
400 |
200 |
-35(80-90%) |
～110 |
110 |
2845×2250×2262 |
| PFQ1113 |
400 |
200 |
-40(80-90%) |
～150 |
132 |
2845×2420×2265 |
| PFQ1310 |
500 |
250 |
-40(80-90%) |
～180 |
160 |
3050×2120×2900 |
| PFQ1313 |
500 |
250 |
-40(80-90%) |
～225 |
200 |
3050×2420×2900 |
| PFQ1315 |
600 |
300 |
-50(80-90%) |
～280 |
250 |
3050×2675×2900 |
| PFQ1320 |
600 |
300 |
-50(80-90%) |
～350 |
|
|
|

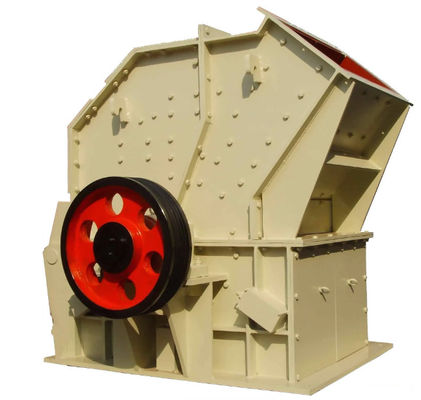

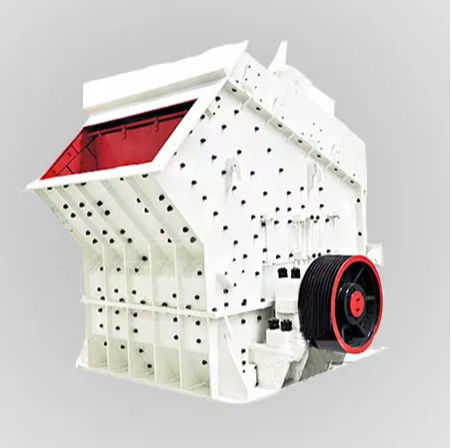

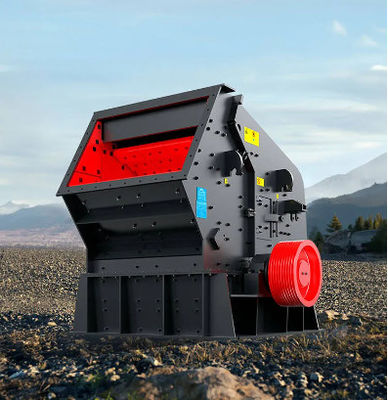

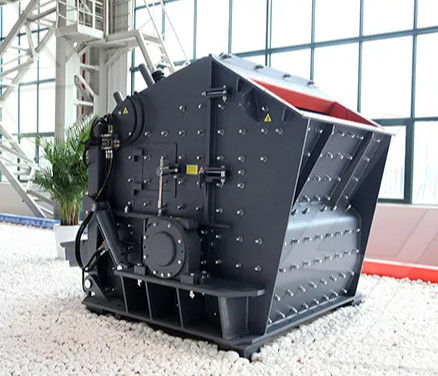

제품 전시
Q&A
Q: 왜 luoyang zhongtai industries co., ltd를 믿어야 합니까?
A: 1. 30년 이상의 경험.
2. 우리는 광산 기계, 건설 기계, 기계 주조 및 단조 부품의 선도적인 전문 공급 업체입니다.
3. 모든 제품은 ISO9901:2000 품질 관리 인증서 및 CE, ROHS 인증서를 획득했습니다.
Q: 배송 시간?
A: 부품 리드 타임 1-2개월, 기계 2-3개월.
Q: 지불 조건?
A: 허용되는 지불 유형: T/T, L/C, Western union, 현금.
계약 체결 시 30% 보증금. 배송 전 완납.
