제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 임팩트 크러셔 | 최대 전송 크기: | 400 밀리미터 |
|---|---|---|---|
| 조건: | 새로운 | 종류: | 스톤 크러셔 기계 |
| 애플리케이션: | 석재 및 벌크 재료 | 용량: | 40-540 m3/h |
| 보증: | 12개월 | 유세이지: | 건축 자재, 화학 |
| 강조하다: | 큰 피드 충격 분쇄기,높은 압축 강도 석탄 분쇄기,중량 충격 분쇄 기계 |
||
대형 입자 크기 및 높은 압축 강도를 가진 임팩트 크러셔
PFQ 시리즈 강력한 와류 임팩트 크러셔는 압축 강도가 250MPa를 초과하지 않는 다양한 재료의 조, 중, 미세 파쇄 작업에 적합한 고효율 파쇄 장비입니다.
작동 원리 의 석재 파쇄기
이 기계는 주로 상부 프레임(좌우), 하부 프레임, 로터 섹션, 제1 조정 섹션(S 파쇄 섹션), 제2 조정 섹션(T 파쇄 섹션) 및 변속 섹션으로 구성된 와류 파쇄 챔버와 P 섹션 파쇄 영역으로 구성됩니다.
모터는 V-벨트에 의해 구동되어 로터를 고속으로 회전시킵니다. 재료는 공급 포트에서 크러셔 캐비티로 들어가 고속 회전하는 로터 플레이트 해머에 의해 타격을 받습니다. 와류 파쇄 캐비티 상단의 톱니 임팩트 플레이트에 의해 충격을 받은 후 반동하여 자유롭게 떨어지면서 이후 위로 충격을 받는 재료와 지속적으로 충돌하고 파쇄됩니다. 두꺼운 톱니 플레이트와 P 파쇄 챔버 상단의 플레이트 해머에 의해 생성된 엄청난 압력과 굽힘력은 큰 조각과 완전히 파쇄되지 않은 재료를 유발합니다. 파쇄가 매우 어려운 재료조차도 대략적으로 파쇄되어 다음 S 파쇄 챔버로 들어갈 수 있습니다.
S 파쇄 챔버의 톱니 라이너와 로터 해머 플레이트 사이의 간격은 비교적 작습니다. 재료는 여기서 마찰, 충격, 파손 및 압축을 받아 중간 파쇄를 얻은 다음 미세 파쇄를 위해 T 파쇄 챔버로 들어갑니다.
T 파쇄 챔버의 톱니 라이너 플레이트와 로터 해머 플레이트 사이의 간격은 더 작습니다. 재료는 마찰, 충격, 파손 및 압축에 의해 더 파쇄된 다음 기계 외부로 배출됩니다.
S 및 T 파쇄 챔버의 톱니 라이너와 로터 해머 플레이트 사이의 간격은 다양한 재료의 입자 크기에 대한 사용자의 요구 사항에 따라 조정할 수 있습니다. T자형 파쇄 챔버에는 탄성 장치가 장착되어 있습니다. 파쇄 불가능한 재료가 T자형 파쇄 챔버로 들어가면 탄성 장치가 수축 및 완충 효과를 발휘하여 배출구 크기를 늘리고 파쇄 불가능한 재료가 기계 외부로 배출되도록 합니다. 파쇄 불가능한 재료가 배출되면 탄성 효과에 따라 배출구가 원래 크기로 돌아갑니다.
구조적 특징 의 석재 파쇄기
구조 설계 측면에서 독특한 와류 파쇄 챔버와 곡선형 3 챔버 파쇄가 채택되었습니다. 중 및 미세 파쇄 캐비티의 톱니 라이너와 해머 사이의 간격은 출력 입자 크기를 효과적으로 제어하기 위해 편리하게 조정할 수 있습니다. 내마모성이 높은 플레이트 해머, 삽입 가능한 설치 형태; 프레임의 다방향 도어 개방 및 후면 상부 박스 프레임 리드 스크류 또는 유압 개방 장치는 취약 부품 교체 및 유지 보수를 더욱 편리하게 만듭니다.
성능 특성
고효율 파쇄: 대형 와류 파쇄 챔버와 3단계 파쇄 구역을 특징으로 하여 높은 파쇄 효율과 대량 생산 능력을 보장합니다.
우수한 입자 형상: 제품은 입방체 모양으로 균일한 입자 형상을 가지며 건축 자재 표준을 충족합니다.
유지 보수가 용이함: 구조 설계가 합리적이며 다방향 도어가 있어 취약 부품을 교체하고 유지 보수를 수행하는 것이 편리합니다.
에너지 절약 및 환경 보호: 낮은 에너지 소비, 높은 출력 및 환경 보호 요구 사항에 부합합니다.
석재 파쇄기 제품 매개변수
| 모델 | 로터 크기(mm) | 최대 공급 크기(mm) | 배출 크기(mm) | 용량(m3/h) | 전력(kw) | 치수 L×W×H(mm) | |
| -150Mpa | -250Mpa | ||||||
| PFQ0808 | ф850×750 | 200 | 150 | 25(80-90%) | 40 | -55 | 1900×1860×2150 |
| PFQ1108 | ф1040×750 | 300 | 180 | 30(80-90%) | 95 | -90 | 2730×2210×2300 |
| PFQ1110 | ф1040×1000 | 400 | 200 | 35(80-90%) | 110 | -110 | 2730×2460×2300 |
| PFQ1310 | ф1280×1000 | 500 | 250 | 40(80-90%) | 175 | -160 | 3365×2790×2900 |
| PFQ1313 | ф1280×1250 | 600 | 250 | 40(80-90%) | 220 | -220 | 3365×30400×2900 |
| PFQ1315 | ф1280×1500 | 700 | 300 | 50(80-90%) | 285 | -300 | 3365×3300×2900 |
| PFQ1515 | ф1450×1500 | 1000 | 350 | 50(80-90%) | 400 | -400 | 4310×3330×3660 |
| PFQ1520 | ф1450×2000 | 1000 | 400 | 50(80-90%) | 540 | -550 | 4310×3330×3660 |

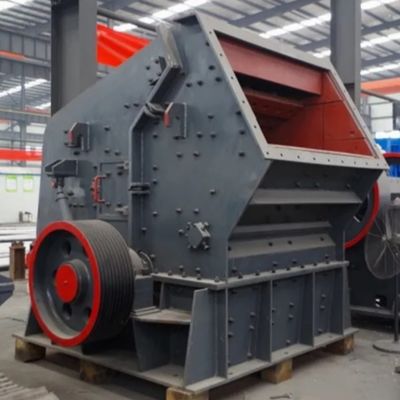

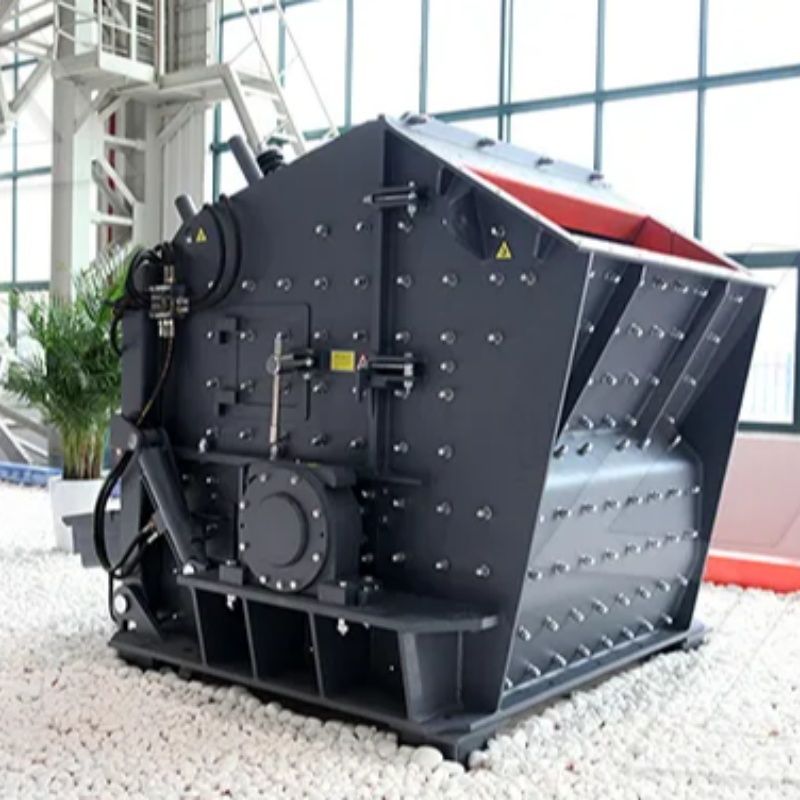

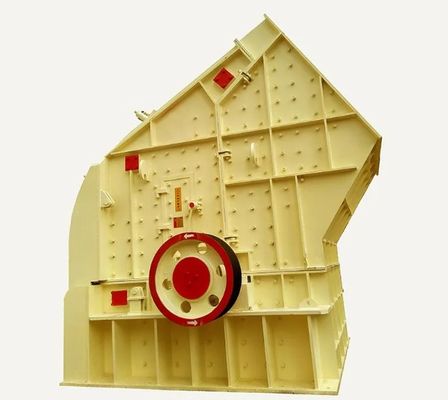

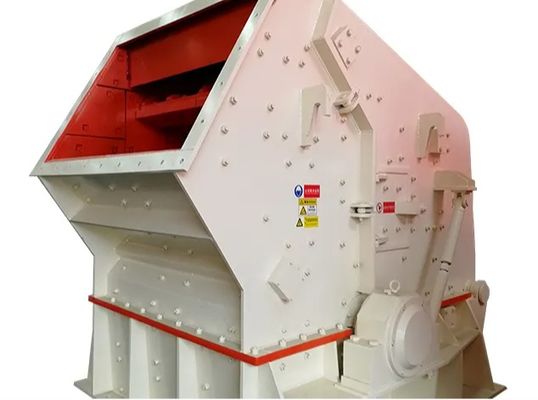

사진 설명
FAQ
Q: 왜 luoyang zhongtai industries co., ltd를 믿는가:
A: 1. 30년 이상의 경험.
2. 우리는 광산 기계, 건설 기계, 기계 주조 및 단조 부품의 선도적인 전문 공급업체입니다.
3. 모든 제품은 ISO9901:2000 품질 관리 인증서 및 CE, ROHS 인증서를 획득했습니다.
Q: 배송 시간
A: 부품 리드 타임 1-2개월, 기계 2-3개월.
Q: 지불 조건
A: 허용되는 지불 유형: T/T, L/C, Western union, 현금.
계약 체결 시 30% 보증금. 배송 전 완납
Q: 품질 보증?
A: 보증 기간: 주요 기계류의 경우 1년. 문제가 발생하면 기술 자문을 제공하고 즉시 해결책을 찾을 것입니다. 마모 부품의 경우 장기 공급을 위해 고품질 부품을 보장합니다.
Q: 애프터 서비스?
A: 최종 사용자가 필요한 경우 기계 작동 테스트 및 부품 유지 보수에 대한 기술 가이드를 제공할 수 있습니다.
