제품 상세 정보:
결제 및 배송 조건:
|
| Conveying Hoisting Machine: | Bucket Elevator | Application: | metallurgy, chemical industry |
|---|---|---|---|
| Usage: | conveye materials in vertical state | Feature: | Efficient stable |
| model: | NE/TH/TGH/HL | Key Word: | Conveying Hoisting Machine |
| Lifting capacity: | 15m3/h | Bucket Volume: | 2.5L |
| Bucket Bucket gap: | 203.2mm | Bucket Bucket speed: | 29.8m/min |
높은 처리량과 높은 인양 능력을 갖춘 버킷 엘리베이터
버킷 엘리베이터는 벌크 자재를 수직 또는 거의 수직 방향으로 위로 운반하기 위해 무한 견인 부품에 균일하게 고정된 일련의 버킷을 사용하는 연속 운반 기계입니다.
버킷 엘리베이터의 작동 원리
호퍼는 아래 저장소에서 자재를 퍼올려 컨베이어 벨트 또는 체인을 따라 상단으로 들어 올립니다. 상단 휠을 돌고 나면 뒤집혀 버킷 엘리베이터가 자재를 받는 트로프에 쏟습니다. 벨트 구동 버킷 엘리베이터의 구동 벨트는 일반적으로 고무로 만들어지며 하부 또는 상부 구동 롤러와 상부 및 하부 방향 전환 롤러에 설치됩니다. 체인 구동 버킷 엘리베이터는 일반적으로 두 개의 평행한 전송 체인을 갖추고 있습니다. 상단 또는 하단에 한 쌍의 전송 스프로킷이 있고 하단 또는 상단에 한 쌍의 방향 전환 스프로킷이 있습니다. 버킷 엘리베이터는 일반적으로 버킷 엘리베이터 내부에서 먼지가 날리는 것을 방지하기 위해 케이싱을 갖추고 있습니다.
버킷 엘리베이터
낮은 곳에서 높은 곳으로 자재를 들어 올리는 데 적합합니다. 공급된 자재가 진동 테이블을 통해 버킷에 공급되면 기계가 자동으로 지속적으로 작동하여 위로 운반합니다.
버킷 엘리베이터의 주요 구성 요소.
버킷 엘리베이터는 버킷, 구동 장치, 상단 및 하단 롤러(또는 스프로킷), 벨트(또는 견인 체인), 텐셔닝 장치 및 케이싱 등으로 구성됩니다.
NE 시리즈 버킷 엘리베이터의 기술 매개변수
| 모델 | 인양 능력 | 버킷 | 작동 부품의 무게 | 최대 자재 크기 | ||||||
| (m3/h) | 부피 (L) |
버킷 간격 (mm) | 버킷 속도 (m/min) |
백분율 (%) | ||||||
| 10 | 25 | 50 | 75 | 100 | ||||||
| NE15 | 15 | 2.5 | 203.2 | 29.8 | 28 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 32 | 7.8 | 304.8 | 30.1 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 14.7 | 304.8 | 30.1 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 35 | 400 | 31 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 52.5 | 400 | 31 | 112 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 84.6 | 500 | 30 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 127.5 | 500 | 30 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 182.5 | 600 | 30 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 260.9 | 700 | 30 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 300.2 | 700 | 30 | 274 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 501.8 | 800 | 30 | 313 | 275 | 220 | 165 | 135 | 110 |
TH/TGH 시리즈 버킷 엘리베이터의 기술 매개변수
| 모델 | 버킷 모양 | 운반 능력 (m3/h) |
버킷 | 체인 | 스프로킷 피치 직경 (mm) | 버킷 작동 속도 (m/s) |
최대 자재 크기 (mm) |
|||
| 너비 (mm) | 부피 (L) |
거리 (mm) |
피치 (mm) |
파단 하중 (KN) |
||||||
| TH315 | zh | 36.6 | 315 | 3.75 | 500 | 50 | ≥320 | φ630 | 1.4 | 35 |
| sh | 58.6 | 6 | ||||||||
| TGH315 | zh | 46 | 3.75 | 400 | ||||||
| sh | 80 | 6 | ||||||||
| TH400 | zh | 57.7 | 400 | 5.9 | 500 | 40 | ||||
| sh | 92.8 | 9.5 | ||||||||
| TGH400 | zh | 80 | 5.9 | 400 | ||||||
| sh | 125 | 9.5 | ||||||||
| TH500 | zh | 73 | 500 | 9.3 | 688 | 86 | ≥480 | φ800 | 1.5 | 50 |
| sh | 118 | 15 | ||||||||
| TGH500 | zh | 100 | 9.3 | 516 | ||||||
| sh | 157 | 15 | ||||||||
| TH630 | zh | 114 | 630 | 14.6 | 688 | 60 | ||||
| sh | 185 | 23.6 | ||||||||
| TGH630 | zh | 152 | 14.6 | 516 | ||||||
| sh | 246 | 23.6 | ||||||||
| TH800 | zh | 146 | 800 | 23.3 | 920 | 92 | ≥570 | φ1000 | 1.4 | 75 |
| sh | 235 | 37.5 | ||||||||
| sh | 365 | 58 | ||||||||
운반 호이스팅 기계

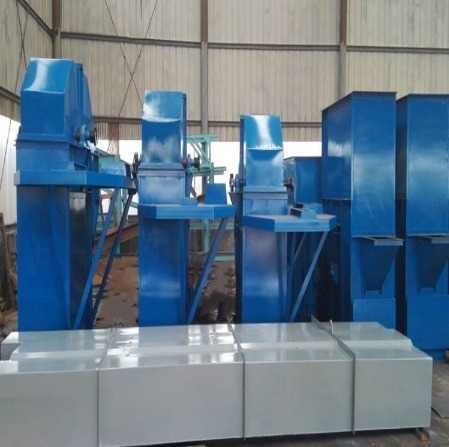

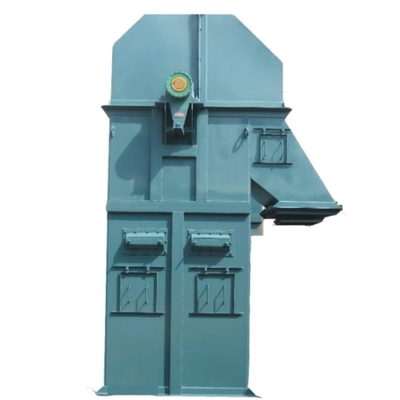

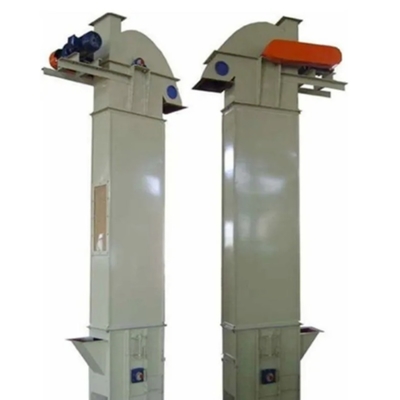

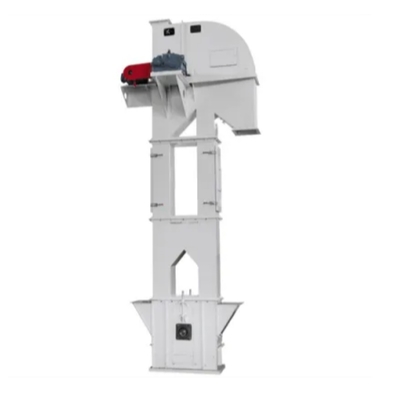

운반 호이스팅 기계 제품 디스플레이
운반 호이스팅 기계
Q&A
Q: 왜 luoyang zhongtai industries co., ltd를 믿는가요?
A: 1. 30년 이상의 경험.
2. 우리는 광산 기계, 건설 기계, 기계 주조 및 단조 부품의 선도적인 전문 공급업체입니다.
3. 모든 제품은 ISO9901:2000 품질 관리 인증서 및 CE, ROHS 인증서를 획득했습니다.
Q: 배송 시간?
A: 부품 리드 타임 1-2개월, 기계 2-3개월.
Q: 지불 조건?
A: 허용되는 지불 유형: T/T, L/C, Western union, 현금.
계약 체결 시 30% 보증금. 배송 전 완납
Q: 품질 보증?
A: 보증 기간: 주요 기계류의 경우 1년. 문제가 발생하면 기술적인 조언을 제공하고 즉시 해결책을 찾을 것입니다. 마모 부품의 경우 장기적인 고품질 부품 공급을 보장합니다.
