제품 상세 정보:
결제 및 배송 조건:
|
| Application: | Coal, metallurgy, mineral processing, electric power | Capacity(t/h): | 60-100 t/h |
|---|---|---|---|
| Feed size(mm): | ≤300mm | Screen size(m): | 1.0*1.4-3.0*2.5 |
| Classification: | Ore Dressing Equipment | Warranty: | 12 months |
| Vibration frequency: | 800 | Port: | Qingdao China |
광산 내마모성 강판 다층 분류용 진동 스크린
소개
이것은 슬러리 고체 처리에 사용되는 여과 기계 분리 장치입니다. 스크린과 진동기로 구성됩니다. 스크린 크기는 메쉬 크기로 표시되며, 50 미만은 거친 것으로, 80 메쉬 이상은 미세한 것으로 간주됩니다. 진동기는 모터의 영향으로 회전하는 편심 휠로, 스크린 프레임을 진동시킵니다. 슬러리가 스크린 표면으로 흐르면 더 거친 고체 입자가 유지되어 경사진 표면을 따라 한쪽 끝에서 배출됩니다. 더 미세한 고체 입자는 슬러리 액체와 함께 스크린 구멍을 통해 슬러리 풀로 흐릅니다.
응용 분야
이 시리즈는 석탄, 야금, 광물 처리, 발전, 경공업 및 설탕 생산에서 다양한 재료의 탈수, 매체 제거, 슬러지 제거 및 등급 분류에 적합합니다. 높은 처리 능력과 스크리닝 효율을 제공합니다.
작동 원리
체는 교반력의 작용으로 스크린 표면에서 재료를 지속적으로 위쪽으로 던지는 방식으로 작동합니다. 재료는 들어 올려지는 동안 풀리고, 스크린 표면과의 충돌은 스크린 개구부와 같거나 작은 입자가 통과하도록 하여 탈수, 분리 또는 분류를 달성합니다.
자기 동기화 원리:B형 스크린의 진동기는 강제 연결이 없으며 두 샤프트 사이에 기어가 없습니다. 스크린이 직선 경로를 따라 진동하도록 하려면 두 샤프트가 엄격하게 동기화되어 반대 방향으로 작동해야 합니다. 이것은 트윈 샤프트 스크린과 같은 진동 시스템에서 자연스럽게 달성됩니다.
댐퍼 작동 원리:작동 및 정지 상태 모두에서 고무 블록은 베이스 개구부에 닿지 않습니다. 스크린 박스에 대칭적인 압력을 가하여 안정적인 위치를 유지하고 측면 진동 및 비틀림을 제거합니다.
스크린 박스가 정지 공진 진동 중에 진동하면 스크린 박스 진폭이 고무 블록과 베이스 개구부 사이의 간격을 초과합니다. 이 시점에서 진동은 고무 블록과 스크린 박스 사이의 동적 마찰을 극복해야 합니다. 마찰 댐핑은 일부 운동 에너지를 소산시켜 공진 진폭을 작동 진폭의 3배 이내로 제한합니다. 댐핑력은 조정 나사를 사용하여 조정됩니다.

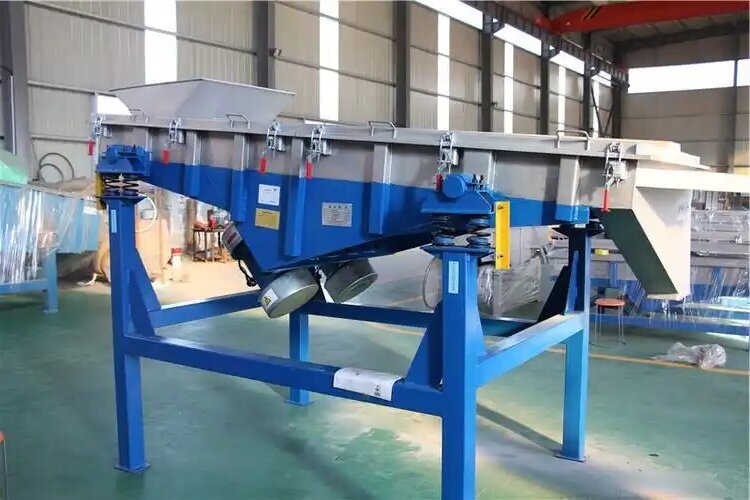

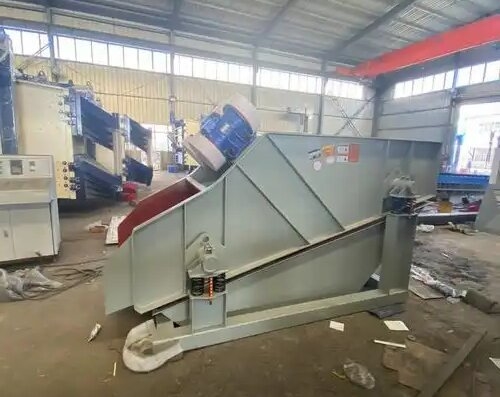

제품 디스플레이
제품 매개변수
| 모델 | 체 사양 | 체 층 | 메쉬 크기 | 공급 크기 | 처리 능력 | 모터 전력 | 총 중량 | 진동 주파수 | 이중 진폭 | 체의 경사 | 치수 |
| (L*W)(mm) | 층 | mm | mm | (t/h) | kw | kg | (Hz) | (mm) | °C | (L*W*H)(mm) | |
| ZSSW1237 | 3700*1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5*2 | 2250 | 16 | 6-8 | 15 | 3800*2050*1920 |
| 2ZSW1237 | 3700*1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5*2 | 3345 | 16 | 6-8 | 15 | 3800*2050*2200 |
| ZSW1443 | 4300*1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5*2 | 4100 | 16 | 6-8 | 15 | 4500*3040*2500 |
| 2ZSW1443 | 4300*1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5*2 | 4900 | 16 | 6-8 | 15 | 4500*3040*2700 |
| 3ZSW1443 | 4300*1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5*2 | 5870 | 16 | 6-8 | 15 | 4500*3040*2820 |
| 2ZSW1548 | 4800*1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5*2 | 5836 | 16 | 8-10 | 15 | 4800*3140*2814 |
| 3ZSW1548 | 4800*1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5*2 | 6900 | 16 | 8-10 | 15 | 4799*3140*3014 |
| 2ZSW1848 | 4800*1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5*2 | 6489 | 16 | 8-10 | 15 | 4799*3440*2814 |
| 3ZSW1848 | 4800*1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5*2 | 7750 | 16 | 8-10 | 15 | 4799*3440*3014 |
| 4ZSW1848 | 4800*1800 | 4 | 5-50 | ≤200 | 50-500 | 11*2 | 8300 | 16 | 8-10 | 15 | 4799*3440*3503 |
| 2ZSW1860 | 6000*1800 | 2 | 5-150 | ≤300 | 80-600 | 11*2 | 9950 | 16 | 8-10 | 15 | 6000*3440*3326 |
