제품 상세 정보:
결제 및 배송 조건:
|
| Product name: | Pinion Gear, mill girth gear | Material: | Alloy Steel |
|---|---|---|---|
| Type: | Mill Girth Gear | Port: | Qingdao China |
| Warranty: | 12 months | Application: | Rotary kiln and ball mill |
| Dimensions: | Rotary kiln gear and ball mill gear | Maximum module: | 45 by hob |
| 강조하다: | 대형 주강 밀 기어,맞춤형 볼 밀 기어 링,미세 분쇄 밀 기어 톱니 표면 |
||
볼 밀 대형 기어 링 주강 치면 정밀 연삭 맞춤
기술 요구 사항
1) 표면 경화 전처리는 정규화이며 경도는 HB210-250입니다. 기계적 특성은 다음과 같습니다: 인장 강도 Rb690MPa, 항복 강도 Rs490MPa, 연신율 D511%, 단면 수축률 W25%, 충격 인성 Ak30J. 기어 톱니는 HRC50-55의 경도로 유도 경화되며 유효 경화층 깊이는 3-5mm입니다.
2) 기어 전체에 초음파 탐상 검사를 수행하며 내부 품질은 GB7233-87에 명시된 2급 요구 사항을 충족해야 합니다. 또한 기어 톱니 및 전환 필렛에 자분 탐상 검사를 수행하며 품질은 GB/T9444-88에 명시된 2급 요구 사항을 충족해야 합니다.
기어 링 제조 공정
2.1 블랭크
강철 주조 블랭크는 공장에서 제공하며 GB11352-89에 따라 제조됩니다. 주조품은 주조 공정 요구 사항에 따라 성형, 용융, 주입, 상자 포장, 청소 및 트리밍됩니다. 검사 및 수령 시 강철 주조품은 도면 및 기술 요구 사항에 따라 검사합니다. JB/T6402-92에 따라 적합 판정을 받으면 다음 공정으로 넘어갑니다.
2.2 거친 가공: 도면 요구 사항에 따라 마킹 및 가공 여유를 수행한 후 정렬, 연결, 내부 및 외부 원주 가공, 접합면 밀링 및 드릴링을 수행합니다.
2.3 결함 검사: 전체 주조품에 초음파 탐상 검사를 수행합니다. 내부 품질은 GB7233-87에 명시된 2급 요구 사항을 충족해야 합니다.
2.4 정규화 전처리: 반 링 기어 쌍은 후속 표면 경화를 위해 좋은 미세 구조를 제공하기 위해 정규화 및 템퍼링됩니다. 반 링 기어는 도면 요구 사항에 따라 열처리 후 변형을 검사합니다. 2.5 최종 검사
먼저, 중주파 담금질 및 템퍼링 후 링 기어의 각 톱니 홈의 경도를 확인하여 도면 요구 사항을 충족하는지 확인합니다. 둘째, 최대 외경(D6944)이 증가했는지 확인합니다. 변형이 3mm인 경우 요구 사항을 충족할 때까지 기계적 보정을 수행해야 합니다. 셋째, 기어 톱니 및 전환 필렛에 자분 탐상 검사를 수행합니다. 품질은 GB/T9444-88에 명시된 2급 요구 사항을 충족해야 합니다. 마지막으로, 도면 및 기술 요구 사항에 따라 최종 검사를 수행합니다.

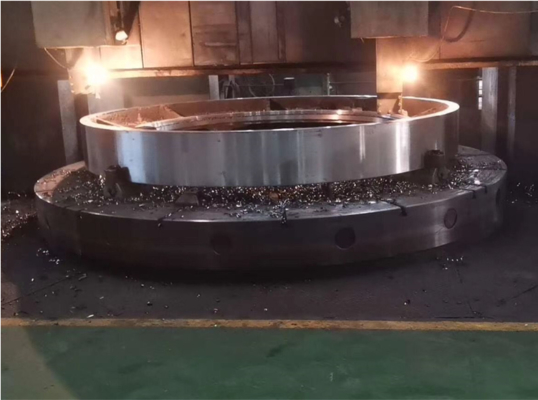

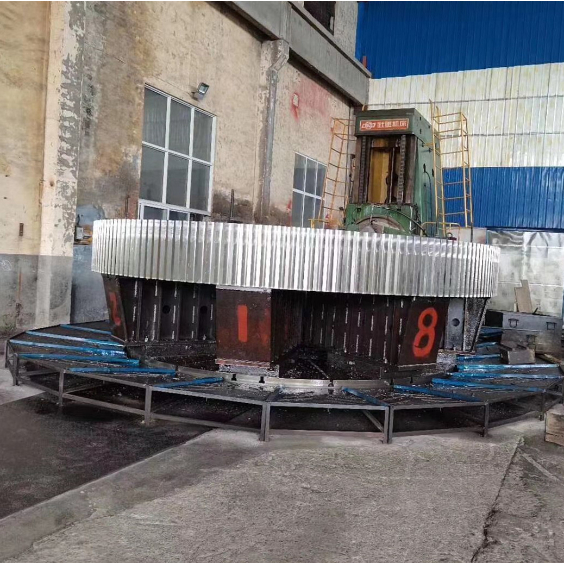

제품 전시
제품 매개변수
| (1) GS42CrMo4 합금 주강 (기업 자체 표준) HB 220-240 | (1) 용융 강철의 래들 정련 (아르곤 블로잉 및 R-H 진공 처리) | ⑴ 주조 블랭크의 기계적 특성 및 화학적 조성 (내부 관리 표준) |
| ⑵ 반 길이 구조, Y자형 시트 | ⑵ 주조품 및 톱니의 밀도를 보장하기 위해 독점적인 콜드 몰드 샌드 행잉 기술 사용 | ⑵ 거친 가공 후 초음파 탐상 검사 |
| (3) 헬리컬 톱니 | ⑶ 정규화 처리 (독점 기술)는 톱니 표면의 경도를 보장합니다. | ⑶ 반정밀 및 정밀 가공 후 초음파 탐상 검사 및 자분 탐상 검사 |
| ⑷ 합리적인 밀봉 및 정렬 구조 | ⑷ 거친 호빙 후 기어를 풀고 접합면을 수리한 다음 정밀 호빙 | ⑷ 톱니 표면의 자분 탐상 검사 및 경도 검사 |
| (5) 특수 자체 제작 호브 정밀 기어 호빙 | ⑸ 톱니 프로파일 공차 검사 | |
| ⑹ 납품 전 무부하 시험 운전을 통해 대형 및 소형 기어의 맞물림 정확도 확인 |
