제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 보증: | 12 개월 |
|---|---|---|---|
| 영역: | 1(㎡) | 플레이트 크기: | 380*380mm |
| 포트: | Qingdao 중국 | 분류: | 광석 드레싱 장비 |
| 케이크 두께: | 30mm |

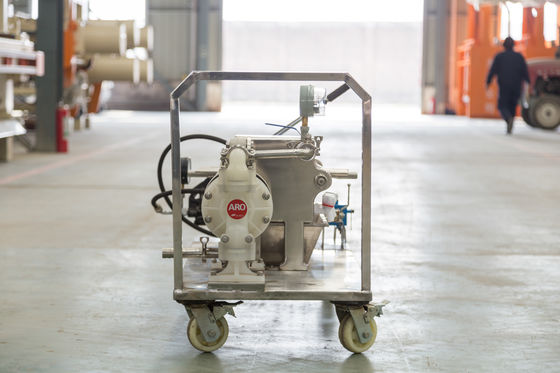

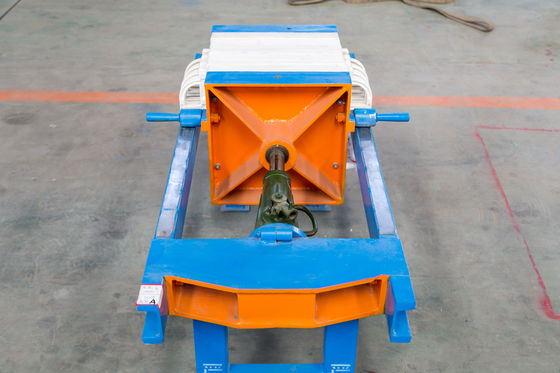

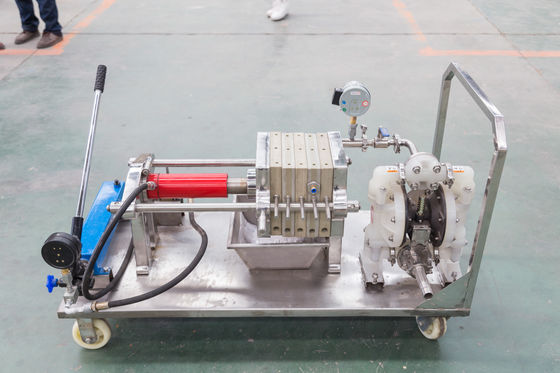

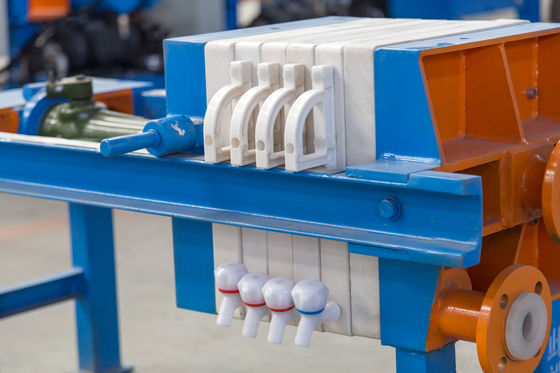

간단한 구조 쉬운 작동 매뉴얼 잭 필터 프레스
수동 잭 필터 프레스는 간헐적 압력 여과 장치입니다. 기계식 잭 또는 핸드휠로 구동되는 나사는 필터 플레이트를 압축하여 밀봉된 필터 챔버를 형성하여 고액 분리를 달성합니다. 이 장치는 주로 프레임(추진판, 압축판 및 메인 빔 포함), 필터 유닛(필터 플레이트 및 필터 천), 압축 메커니즘(핸드휠, 웜 기어 또는 스크류 잭)의 세 가지 주요 구성 요소로 구성됩니다.
적용 범위: 일반적으로 1~40제곱미터의 여과 면적을 가진 실험실 규모의 필터 프레스에 사용됩니다.
제품 특징: 구조적 특성:
스크류 잭 타입 필터 프레스는 압축 메커니즘으로 스크류 잭을 사용하여 간단한 구조, 편리한 작동, 전력 요구 사항 없음, 비용 효율적인 실용성을 특징으로 합니다.
광물 처리 장비의 제품 매개변수
오목형 필터 프레스의 기술 데이터
| 모델 | 필터 면적(㎡) | 플레이트 크기(mm) | 케이크 두께(mm) | 필터 챔버 부피(L) | XMber 플레이트(개) | 프레임 수(개) | 여과 압력(Mpa) | 무게(kg) | 치수 L*W*H(mm) | 기초 크기(mm) | ||||||
| L | B | D | H | |||||||||||||
| B | A | Q1/320-30U | B | 1 | 380*380 | 30 | 15 | 4 | 5 | ≤0.5 | 500 | 1180*570*660 | 1010 | 280 | 570 | 470 |
| M | K | |||||||||||||||
| B | A | Q2/320-30U | B | 2 | 31 | 9 | 10 | 545 | 1620*570*660 | 1310 | ||||||
| M | K | |||||||||||||||
| B | A | Q3/320-30U | B | 3 | 46 | 14 | 15 | 570 | 1920*570*660 | 1610 | ||||||
| M | K | |||||||||||||||
| B | A | Q4/450-30U | B | 4 | 500*500 | 60 | 9 | 10 | 798 | 1750*800*900 | 1400 | 390 | 820 | 560 | ||
| M | K | |||||||||||||||
| B | A | Q6/450-30U | B | 6 | 91 | 14 | 15 | 858 | 2050*800*900 | 1700 | ||||||
| M | K | |||||||||||||||
| B | A | Q8/450-30U | B | 8 | 121 | 19 | 20 | 918 | 2350*800*900 | 2000 | ||||||
| M | K | |||||||||||||||
| B | A | Q10/450-30U | B | 10 | 151 | 24 | 25 | 978 | 2650*800*900 | 2300 | ||||||
| M | K | |||||||||||||||
| B | A | Q12/450-30U | B | 12 | 182 | 29 | 30 | 1038 | 2950*800*900 | 2600 | ||||||
| M | K | |||||||||||||||
| B | A | Q15/450-30U | B | 15 | 225 | 36 | 37 | 1122 | 3370*800*900 | 3020 | ||||||
| M | K | |||||||||||||||
| B | A | Q16/450-30U | B | 16 | 243 | 39 | 40 | 1158 | 3560*800*900 | 3200 | ||||||
| M | K | |||||||||||||||
| B | A | Q15/630-30U | B | 15 | 710*710 | 226 | 18 | 19 | 1579 | 2460*1110*1190 | 2080 | 560 | 1110 | 700 | ||
| M | K | |||||||||||||||
| B | A | Q20/630-30U | B | 20 | 297 | 24 | 25 | 1796 | 2820*1110*1190 | 2440 | ||||||
| M | K | |||||||||||||||
| B | A | Q30/630-30U | B | 30 | 452 | 37 | 38 | 2258 | 3600*1110*1190 | 3220 | ||||||
| M | K | |||||||||||||||
| B | A | Q40/630-30U | B | 40 | 595 | 49 | 50 | 2893 | 4420*1110*1190 | 4040 | ||||||
| M | K | |||||||||||||||
플레이트 & 프레임 필터 프레스의 기술 데이터
| 모델 | 필터 면적(m2) | 플레이트 크기(mm) | 케이크 두께(mm) | 필터 챔버 부피(U) | 플레이트 NO.(개) | 여과 압력(Mpa) | 무게(Kg) | 치수L*W*H(mm) | 기초 크기(mm) | |||||||
| L | B | D | H | |||||||||||||
| X | A | Q1/320-30U | B | 1 | 380*380 | 30 | 15 | 4 | ≤0.6 | 490 | 1230*570*660 | 920 | 280 | 570 | 470 | |
| M | K | |||||||||||||||
| X | A | Q2/320-30U | B | 2 | 31 | 9 | 528 | 1455*570*660 | 1145 | |||||||
| M | K | |||||||||||||||
| X | A | Q3/320-30U | B | 3 | 46 | 14 | 550 | 1680*570*660 | 1370 | |||||||
| M | K | |||||||||||||||
| X | A | Q4/320-30U | B | 4 | 500*500 | 60 | 9 | ≤0.6 | 780 | 1630*800*900 | 1280 | 390 | 800 | 560 | ||
| M | K | |||||||||||||||
| X | A | Q6/320-30U | B | 6 | 91 | 14 | 830 | 1880*800*900 | 1530 | |||||||
| M | K | |||||||||||||||
| X | A | Q8/320-30U | B | 8 | 121 | 19 | 880 | 2130*800*900 | 1780 | |||||||
| M | K | |||||||||||||||
| X | A | Q10/450-30U | B | 10 | 151 | 24 | 930 | 2380*800*900 | 2030 | |||||||
| M | K | |||||||||||||||
| X | A | Q12/450-30U | B | 12 | 182 | 29 | 980 | 2630*800*900 | 2280 | |||||||
| M | K | |||||||||||||||
| X | A | Q15/450-30U | B | 15 | 225 | 36 | 1030 | 2980*800*900 | 2630 | |||||||
| M | K | |||||||||||||||
| X | A | Q16/450-30U | B | 16 | 243 | 39 | 1050 | 3130*800*900 | 2780 | |||||||
| M | K | |||||||||||||||
| X | A | Q15/630-30U | B | 15 | 700*700 | 226 | 18 | ≤0.6 | 1257 | 2250*1080*1060 | 1870 | 560 | 910 | 700 | ||
| M | K | |||||||||||||||
| X | A | Q20/630-30U | B | 20 | 297 | 24 | 1347 | 2550*1080*1060 | 2170 | |||||||
| M | K | |||||||||||||||
| X | A | Q30/630-30U | B | 30 | 452 | 37 | 1693 | 3200*1080*1060 | 2820 | |||||||
| M | K | |||||||||||||||
| X | A | Q40/630-30U | B | 40 | 595 | 49 | 2193 | 3900*1080*1060 | 3520 | |||||||
| M | K | |||||||||||||||
광물 처리 장비의 제품 디스플레이
광물 처리 장비
