제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 보증: | 12개월 |
|---|---|---|---|
| 회전 속도: | 200-1400r/분 | 흐름: | 0.1-1.03m3/h |
| 포트: | Qingdao 중국 | 분류: | 광석 드레싱 장비 |
| 압력: | 1.2Mpa | ||
| 강조하다: | screw pump membrane pump,ore dressing screw pump,industrial membrane pump |
||
널리 사용되는 스크류 펌프 및 다이어프램 펌프

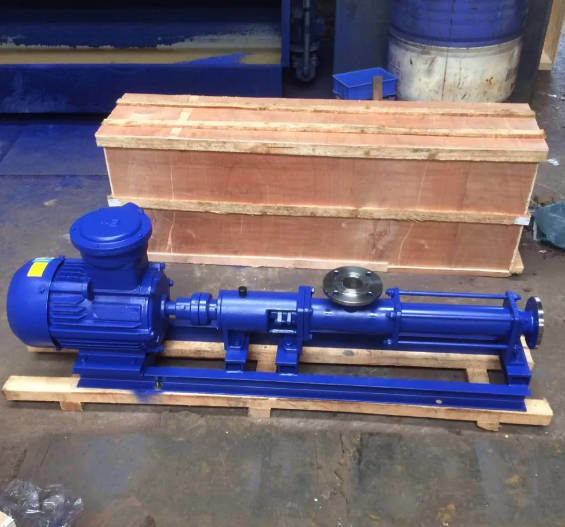

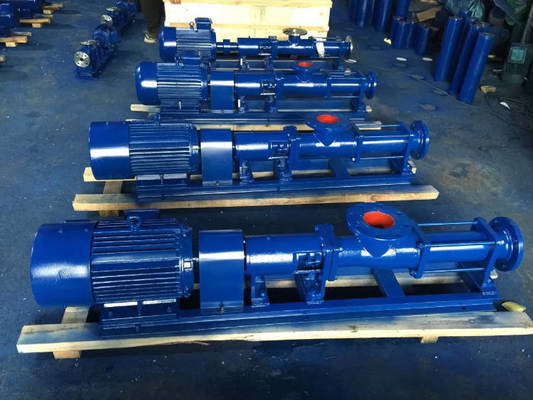

스크류 펌프는 내부적으로 맞물리는 용적형 펌프로, 주로 스크류와 부싱의 맞물림을 통해 액체를 전달하며, 흡입 및 토출 챔버에서 부피 변화를 생성합니다. 핵심 작동 구성 요소는 이중 나선형 캐비티가 있는 부싱(고정자)과 고정자 캐비티 내에서 맞물리는 단일 나선형 스크류(로터)로 구성됩니다. 입력 샤프트가 유니버설 조인트를 통해 로터를 고정자 중심 주위로 행성 회전시키면, 고정자-로터 쌍이 지속적으로 맞물려 밀폐된 챔버를 형성합니다. 이 밀폐된 챔버는 일정한 부피를 유지하면서 균일한 축 방향 운동을 거쳐 흡입구에서 고정자-로터 쌍을 통해 토출구로 이송 매체를 운반합니다. 밀폐된 챔버로 유입된 매체는 교반되거나 손상되지 않고 고정자를 통과합니다.
참고: 스크류 펌프 고정자는 고무로 만들어졌습니다. 건조 펌핑은 고장으로 이어지며 보증 대상이 아닙니다.
참고:
1. G는 주철 하우징, 40Cr 중간 및 입력 샤프트, 40Cr 로터(경질 크롬 도금),
니트릴 고무 고정자 및 패킹 씰을 나타냅니다.
2. GF는 304 스테인리스 스틸 습윤 부품, 니트릴 고무 고정자 및 기계적 씰을 나타냅니다.

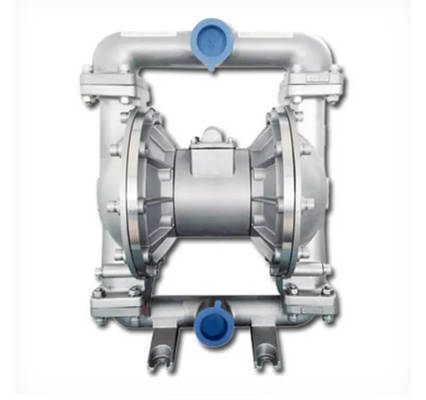

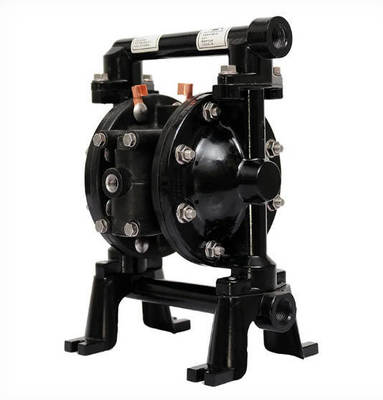

다이어프램 펌프는 부식성, 고점도 또는 입자 함유 특수 매체를 이송하는 데 사용되는 산업 장비입니다. 주요 재료는 알루미늄 합금, 스테인리스 스틸, 주철 등이 있으며, 고압 부식 저항 및 강한 부식 조건에 적합합니다. 이 장비는 공압, 전기 또는 유압 구동 방식을 채택하며 화학, 석유, 제약, 식품 및 전자 산업에서 널리 사용됩니다.
광물 처리 장비 제품 매개변수
단일 스크류 펌프 사양
| 모델 | 회전 속도(r/min) | 유량(m³/h) | 압력(MPa) | 모터(KW) | 입구/출구 직경 mm | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)15-2 | 200-1400 | 0.1-1.03 | 1.2 | 0.55-2.2 | 32/25 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)30-1 | 200-1250 | 0.3-4.25 | 0.6 | 0.55-2.2 | 50/40 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)30-2 | 200-1250 | 0.3-5.35 | 1.2 | 0.55-5.5 | 50/40 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)35-1 | 200-1250 | 0.5-8.03 | 0.6 | 0.55-4 | 65/50 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)35-2 | 200-1250 | 0.68-8.03 | 1.2 | 1.1-7.5 | 65/50 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)40-1 | 200-760 | 1.38-9.1 | 0.6 | 1.5-4 | 80/65 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)40-2 | 200-760 | 1.38-9.1 | 1.2 | 3-11 | 80/65 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)50-1 | 100-650 | 0.54-15.63 | 0.6 | 3-7.5 | 100/80 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)50-2 | 100-650 | 0.54-15.63 | 1.2 | 3-15 | 100/80 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)60-1 | 100-630 | 0.42-22.6 | 0.6 | 2.2-11 | 125/100 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)60-2 | 100-630 | 0.42-22.6 | 1.2 | 4-18.5 | 125/100 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)70-1 | 80-560 | 1.1-28.4 | 0.6 | 3-11 | 125/100 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)70-2 | 80-560 | 1.1-28.4 | 1.2 | 5.5-22 | 125/100 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)85-1 | 60-370 | 1.06-35.2 | 0.6 | 5.5-15 | 150/125 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)85-2 | 60-370 | 5.5-35.2 | 1.2 | 11-30 | 150/125 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)105-1 | 29-290 | 1.3-62.5 | 0.6 | 5.5-30 | 200/200 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)105-2 | 29-290 | 1.3-62.5 | 1.2 | 11-55 | 200/200 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)135-1 | 80-260 | 29-115 | 0.6 | 15-45 | 200/200 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)135-2 | 80-260 | 29-115 | 1.2 | 30-75 | 200/200 | |||||||||||||||||||||||||||||||||||||||||||||
다이어프램 펌프 사양
| 모델 | 재질 | 입구/출구 직경 | 용량 | 헤드 | 허용 입자 | 압력 | ||||||||||||||||||||||||||||||||||||||||||||
| QBY-15 | 알루미늄 합금 스테인리스 스틸 | 1/2° | 13.2gpm(50lpm) | 70m | 1.6mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||
| 1/2° | 13.2gpm(50lpm) | 70m | 1.6mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-20 | 3/4° | 13.2gpm(50lpm) | 70m | 2.5mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 3/4° | 13.2gpm(50lpm) | 70m | 2.5mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-25 | 1 | 40 gpm(150 lpm) | 70m | 4mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 gpm(150 lpm) | 70m | 4mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-40 | 3/2' | 90 gpm(340 lpm) | 70m | 5mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 3/2° | 90 gpm(340 lpm) | 70m | 5mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-50 | 2° | 150 gpm(570 lpm) | 70m | 6mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 2° | 150 gpm(570 lpm) | 70m | 6mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-80 | 3' | 265 gpm(1041 lpm) | 70m | 10mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 3' | 265 gpm(1041 Ipm) | 70m | 10mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| 적용 산업: 산 및 알칼리 액체, 세제, 화장품, 식품, 의약품, 전자, 폐수 처리 등..(P 재료는 선택 사항입니다.) | ||||||||||||||||||||||||||||||||||||||||||||||||||
광물 처리 장비 제품 디스플레이
광물 처리 장비
