제품 상세 정보:
결제 및 배송 조건:
|
| 제품명: | gyratory 분쇄기 | 유형: | PXH 시리즈 |
|---|---|---|---|
| 분류: | 스톤 크러셔 기계 | 보증: | 12개월 |
| 포트: | 칭다오 | 스핀들 어셈블리: | 23,130 |
| 하부 랙 어셈블리: | 29,570 | 스핀들 위치 제어 어셈블리: | 4,040 |
우수한 분쇄 성능 유연한 구성 옵션 PXH 시리즈 자이레이터 크러셔
I. 제품 개요
PXH 시리즈 자이레이터 크러셔는 경석 가공 시나리오를 위해 특별히 설계된 고성능 1차 분쇄 장비입니다. 효율적이고 안정적인 분쇄 솔루션에 대한 글로벌 시장의 요구에 적합하며, 핵심 매개변수는 다음과 같습니다.
공급 크기: 1065-1525mm
생산 능력: 실제 작업 조건에 따라 조정 가능
적용 가능한 재료: 석회석, 화강암, 반려암, 현무암, 강자갈, 석탄맥, 석영, 반암, 철광석, 구리광석, 아연광석, 망간광석 및 기타 경석
적용 분야: 인공 모래 생산, 아스팔트 골재 가공, 콘크리트 준비, 금속 광업, 화학 산업, 고속도로, 철도, 야금, 건설, 수자원 및 기타 산업 분야의 원자재 분쇄에 널리 사용됩니다. 전 세계 인프라 프로젝트 및 광물 처리 공장에 이상적인 선택입니다.
II. 제품 소개
PXH 시리즈 자이레이터 크러셔는 기계, 유압, 전기 제어, 자동화 및 지능형 관리를 포함한 첨단 기술을 통합합니다. 대용량 및 고효율의 새로운 유형의 지능형 1차 크러셔로서, 더 높은 분쇄 효율, 더 낮은 운영 비용, 더 편리한 유지 보수 및 조정을 통해 기존 자이레이터 크러셔보다 뛰어납니다.
장비는 주요 구성 요소로 구성됩니다: 크로스빔 어셈블리, 상부-중간-하부 프레임 어셈블리, 이동 콘 어셈블리, 편심 슬리브 어셈블리, 변속기 어셈블리 및 유압 실린더 어셈블리. 작동 원리: 모터는 수평 샤프트를 회전시켜 기어를 통해 편심 슬리브를 회전시킵니다. 그런 다음 편심 슬리브는 이동 콘을 원형으로 스윙시켜 분쇄 챔버에 들어가는 재료의 지속적인 압출 및 분쇄를 실현합니다.
이동 콘 하단의 유압 실린더 시스템은 두 가지 핵심 기능을 가지고 있습니다.
배출구 조정
철 통과 보호
III. 핵심 장점
우수한 분쇄 성능
유연한 구성 옵션
효율적인 먼지 방지 및 내구성
균형 잡힌 구조 설계
편리한 유지 보수
신뢰할 수 있는 메인 샤프트 시스템
쉬운 분해 및 조립
강력한 프레임 구조
안정적인 통합 구조
쉬운 기어 간극 조정
적시 마모 경고
정밀한 입도 제어
제품 매개변수 의 석재 크러셔 기계
| 모델 | 공급 크기 mm(in) |
피니언 속도 |
최대 전력 kW(HP) |
125mm (5.0") |
140mm (5.5") |
150mm (6.0") |
165mm (6.5") |
175mm (7.0") |
190mm (7.5") |
200mm (8.0") |
215mm (8.5") |
230mm (9.0") |
240mm (9.5") |
250mm (10.0") |
42-65 |
1065 (42) |
600 |
375 (500) |
— |
2010 (2220) |
2335 (2575) |
2515 (2775) |
2870 (3165) |
— |
— |
— |
— |
— |
— |
50-65 |
1270 (50) |
600 |
375 (500) |
— |
— |
2395 (2645) |
2780 (3065) |
2935 (3240) |
— |
— |
— |
— |
— |
— |
54-75 |
1370 (54) |
600 |
450 (600) |
— |
— |
2885 (3185) |
2985 (3295) |
3145 (3470) |
3335 (3680) |
3485 (3845) |
— |
— |
— |
— |
62-75 |
1575 (62) |
600 |
450 (600) |
— |
— |
2890 (3190) |
3615 (3985) |
3815 (4210) |
4205 (4640) |
4330 (4775) |
— |
— |
— |
— |
60-89 |
1525 (60) |
600 |
600 (800) |
— |
— |
— |
4195 (4625) |
4540 (5005) |
5080 (5600) |
5295 (5840) |
5530 (6100) |
5805 (6400) |
— |
— |
60-110E |
1525 (60) |
600 |
1200 (1600) |
— |
— |
— |
— |
5535 (6100) |
6945 (7655) |
7335 (8085) |
7570 (8345) |
8280 (9130) |
8595 (9475) |
8890 (9800) |
위의 처리 능력은 다음과 같은 가정을 기반으로 합니다: 공급은 공급 포트 너비의 80%를 통과하고, 공급 포트 너비의 60%에서 80%를 통과하며, 스크린 크기의 50%는 최대 공급 블록의 10%를 통과합니다. 이러한 값은 1.6 t/m3(100 lb/in3)의 느슨한 밀도를 가진 재료에 적합합니다.
모든 용량 값은 각 장치의 최대 편심에서 계산됩니다. 모든 능력은 적용 분야에 따라 다릅니다. 총 분쇄 능력을 결정하는 데 고려해야 할 요소는 다음과 같습니다: 재료 특성, 공급 크기, 재료 분포, 작업 지수, 수분 함량 및 공급 방법.
| 크러셔 모델 | 크러셔 무게(kg) | 빔 어셈블리 | 스핀들 어셈블리 | 스핀들 어셈블리 | 하부 랙 어셈블리 | 스핀들 위치 제어 어셈블리 | 편심 어셈블리 |
42-65 |
119,750 |
20,500 |
80,100 |
23,130 |
29,570 |
4,040 |
3,080 |
50-65 |
153,300 |
30,840 |
54,880 |
28,120 |
29,570 |
4,040 |
3,080 |
54-75 |
242,220 |
38,100 |
85,050 |
38,560 |
62,140 |
5,400 |
5,720 |
62-75 |
298,460 |
69,850 |
109,320 |
42,180 |
62,240 |
5,400 |
5,720 |
60-89 |
398,250 |
65,320 |
154,680 |
66,220 |
82,780 |
10,430 |
8,940 |
60-110E |
553,383 |
103,964 |
169,010 |
103,874 |
114,986 |
21,275 |
17,900 |

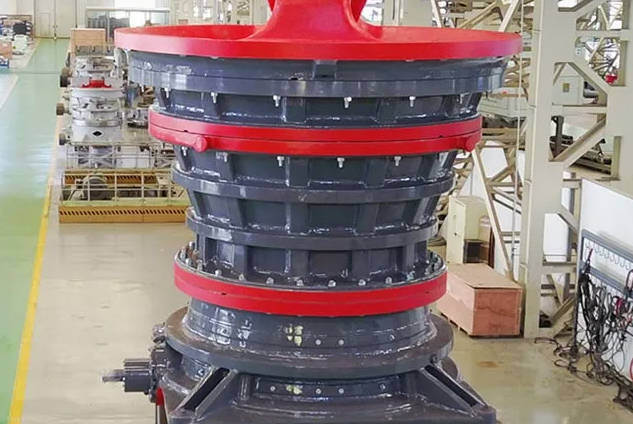

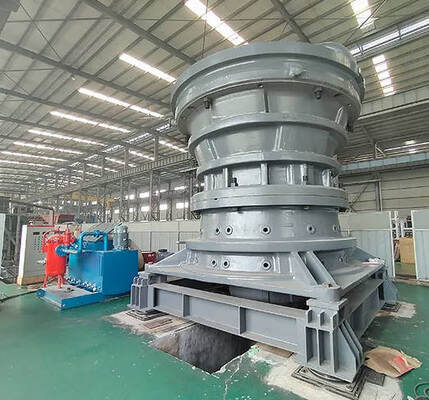

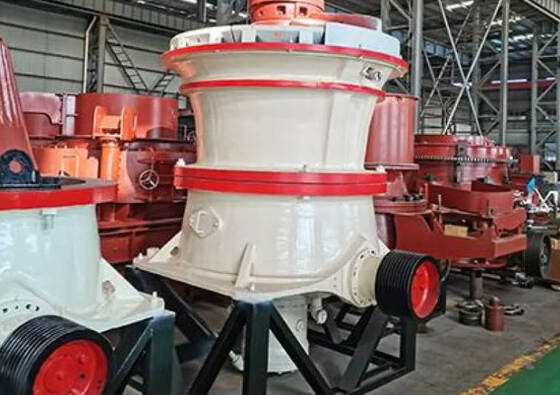

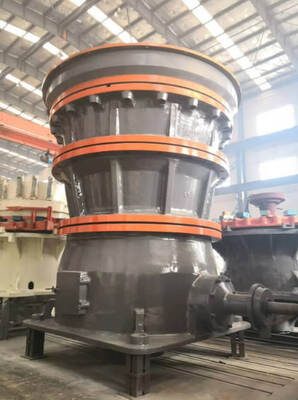

제품 디스플레이 의 석재 크러셔 기계
FAQ
Q: 왜 luoyang zhongtai industries co., ltd를 믿는가:
A: 1. 30년 이상의 경험.
2. 우리는 광산 기계, 건설 기계, 기계 주조 및 단조 부품의 선도적인 전문 공급업체입니다.
3. 모든 제품은 ISO9901:2000 품질 관리 인증서 및 CE, ROHS 인증서를 획득했습니다.
Q: 배송 시간:
A: 부품 리드 타임 1-2개월, 기계 2-3개월.
Q: 지불 조건:
A: 지불 유형 허용: T/T, L/C, Western union, 현금.
계약 체결 시 30% 보증금. 배송 전 전액 지불.
Q: 품질 보증?
A: 보증 기간: 주요 기계류 1년. 문제가 발생하면 기술 자문을 제공하고 즉시 해결책을 찾을 것입니다. 마모 부품의 경우 장기 공급을 위해 고품질 부품을 보장합니다.
Q: 애프터 서비스?
A: 최종 사용자가 필요한 경우 기계 작동 테스트 및 부품 유지 관리에 대한 기술 가이드를 제공할 수 있습니다.
