제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 제품: | 부상 분리기 |
|---|---|---|---|
| 분류: | 광석 드레싱 장비 | 임펠러 직경: | 300mm |
| 생산능력: | 0.2-0.4m3/분 | 색상: | 관습 |
| 보증: | 12개월 | 포트: | 칭다오 |
대형 공기 흡입량과 낮은 작동 전력 소비를 갖춘 부유 선광기
부유 선광기는 광물 처리 작업의 핵심 장비입니다. 비철금속 및 철금속의 분리 및 정제에 널리 사용됩니다. 또한 석탄, 형석, 활석 등 비금속 광물의 부유 선광 처리 요구 사항을 충족할 수 있습니다. 여러 유형의 광물 선광 시나리오에 적합하며 광범위한 응용 분야를 가지고 있습니다.
이 장비는 대형 공기 흡입량과 낮은 작동 전력 소비라는 중요한 장점을 가지고 있습니다. 장비의 각 탱크는 공기 흡입, 슬러리 흡입 및 부유 선광의 세 가지 핵심 기능을 통합합니다. 보조 장비 없이 독립적으로 완전한 부유 선광 회로를 형성할 수 있습니다. 또한 수평 구성 설계를 채택하여 공정 조절이 유연하고 편리하며, 광물 처리 요구 사항에 따라 공정 변화에 신속하게 적응할 수 있습니다.
구조 설계 측면에서 부유 선광기는 U자형 탱크 본체, 중공 샤프트 공기 주입 및 현수 고정자 구조를 채택합니다. 핵심에는 새로운 원추형 임펠러가 장착되어 있습니다. 임펠러 블레이드는 후방 각도로 설계되어 고비속 원심 펌프 임펠러 구조와 유사합니다. 대형 슬러리 리프팅량, 작은 출력 압력 헤드 및 낮은 작동 전력 소비의 특징을 가지고 있습니다. 전체 구조는 간단하고 나중에 유지 보수가 용이합니다. 동시에 임펠러 캐비티에는 다공성 원통형 공기 분배기가 장착되어 있어 임펠러 블레이드의 대부분 영역에서 공기를 미리 균일하게 분산시켜 슬러리와 공기의 접촉 인터페이스를 크게 늘리고 부유 선광 반응 효율을 향상시킵니다.
작동 원리
부유 선광기가 작동하면 임펠러가 고속으로 회전하여 부압이 형성되고, 탱크의 슬러리는 탱크 바닥에서 임펠러의 하단에서 모든 측면으로 블레이드 틈새로 흡입됩니다. 동시에 송풍기에서 공급되는 저압 공기는 중공 샤프트와 임펠러 공기 분배기를 통과하여 임펠러 내부로 동기적으로 들어갑니다. 슬러리와 공기가 블레이드 사이에서 완전히 혼합되고 광물화 반응이 완료된 후, 혼합된 물질은 임펠러 상반부의 주변에서 비스듬히 위로 밀려 올라가 고정자에 의해 안정화되고 방향이 정해진 후 전체 탱크로 확산됩니다.
광물화된 기포는 부력의 작용으로 탱크의 거품 안정 구역으로 상승합니다. 농축 및 선별 후, 자격을 갖춘 거품은 오버플로 위어에서 흘러 나와 거품 탱크로 들어가 농축액 수집을 완료합니다. 슬러리의 일부는 임펠러의 하단으로 다시 흘러 들어가 다시 교반 및 혼합되어 새로운 광물화된 기포를 형성하여 부유 선광 사이클에 참여합니다. 부유 선광을 완료하지 못한 나머지 슬러리는 다음 탱크로 흘러 들어가 부유 선광 공정이 끝날 때까지 계속 작동하여 최종적으로 광미를 형성하고 배출됩니다.
광석 드레싱 장비의 제품 매개변수
(1) SF 부유 선광기
| 모델 | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| 수조 용량(m3) | 0.37 | 0.7 | 1.2 | 2.8 | 4 | 8 | |
| 임펠러 직경(mm) | 300 | 350 | 450 | 550 | 650 | 760 | |
| 생산 능력(m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| 임펠러 회전 속도(r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| 모터 | 모델 | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| 전력(kw) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
| ②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
| 치수(mm) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| 단일 수조 무게(kg) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |

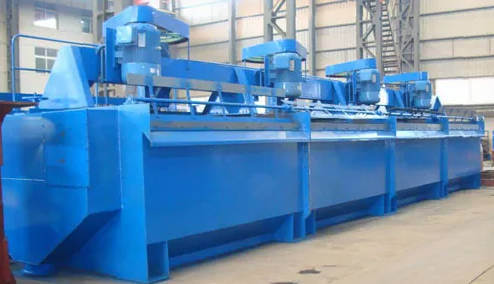

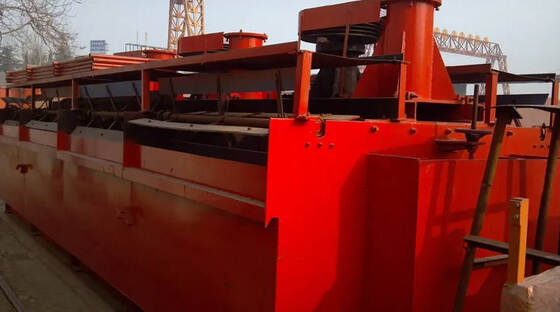

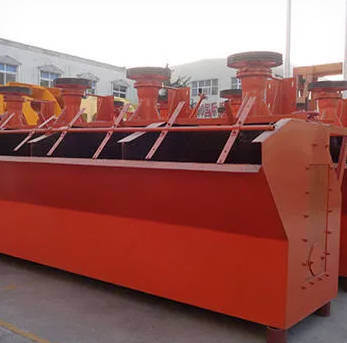

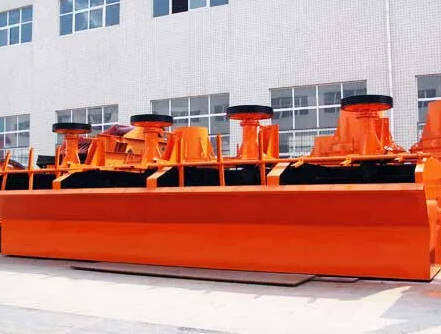

광석 드레싱 장비의 제품 디스플레이FQA
FQA
Q: 왜 luoyang zhongtai industries co., ltd를 믿습니까?
A: 1. 30년 이상의 경험.
2. 우리는 광산 기계, 건설 기계, 기계 주조 및 단조 부품의 선도적인 전문 공급 업체입니다.
3. 모든 제품은 ISO9901:2000 품질 관리 인증서 및 CE, ROHS 인증서를 획득했습니다.
Q: 배송 시간 :
A: 부품 리드 타임 1-2개월, 기계 2-3개월.
Q: 지불 조건 :
A: 지불 유형 허용: T/T, L/C, Western union, 현금. 계약 체결 시 30% 보증금. 배송 전 전액 지불.
Q: 품질 보증?
A: 보증 기간: 주요 기계류의 경우 1년. 문제가 발생하면 기술 자문을 제공하고 즉시 해결책을 찾을 것입니다. 마모 부품의 경우 장기 공급을 위해 고품질 부품을 보장합니다.
Q: 애프터 서비스?
A: 최종 사용자가 필요한 경우 기계 작동 테스트 및 부품 유지 관리에 대한 기술 가이드를 제공할 수 있습니다.
담당자: Mr. David
전화 번호: 86-18637916126
