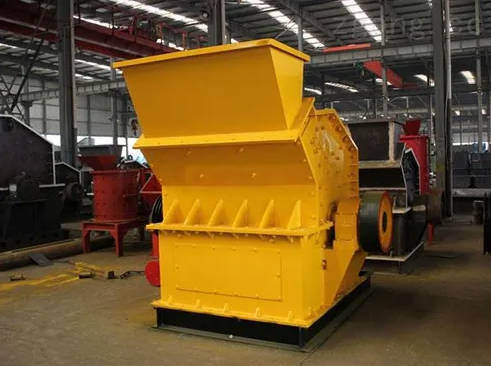

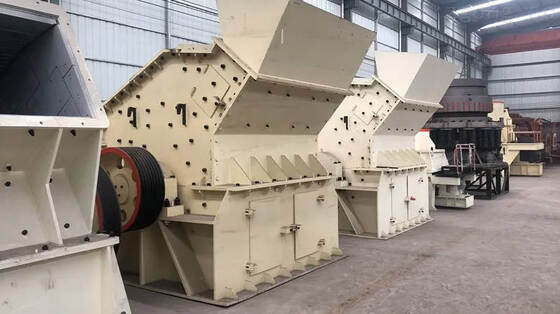

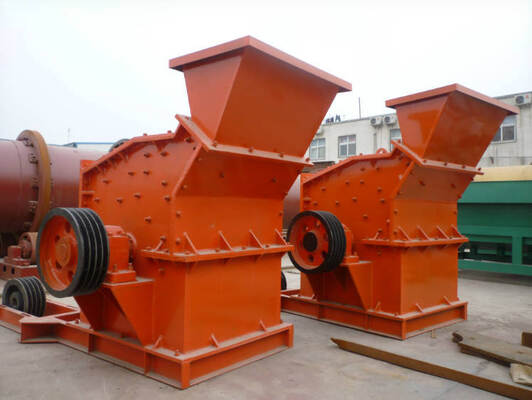

PCX 시리즈 고효율 정밀 분쇄기 다실 분쇄 구조

PCX 시리즈 고효율 미분쇄기 (다중 챔버 분쇄 구조)

독일 첨단 기술을 통합한 PCX 시리즈 고효율 미분쇄기는 최적화된 설계 및 구조 업그레이드 제품입니다. 이 장비는 합리적인 다중 챔버 분쇄 조합과 편리한 이중 조정 메커니즘을 채택하여, 배출되는 재료의 85% 이상이 입자 크기 ≤3mm를 만족하도록 하여 균일하고 미세한 제품을 생산합니다. 편리한 유지보수 장치가 장착되어 해머 및 스크린 플레이트 교체 과정을 크게 단순화하여 작업 효율성을 향상시킵니다. 마모 부품은 새롭고 고품질의 다성분 고합금 내마모성 재료로 제작되어 해머와 라이너에 뛰어난 내마모성 및 내충격성을 부여하여 장비의 수명을 연장합니다. 이 시리즈의 분쇄기는 부드럽게 작동하며 낮은 분진 발생, 낮은 전력 소비와 같은 장점을 자랑하며, 기존 분쇄기에 비해 우수한 성능과 비용 효율성을 제공합니다.

적용 범위

이 장비는 압축 강도 ≤150MPa, 표면 수분 ≤10%의 중간 정도의 마모성을 가진 재료에 적합합니다. 이상적인 공급 입자 크기는 20-50mm입니다. 공급 입자 크기가 이 범위를 초과하는 경우, 당사의 엔지니어링 또는 기술 부서에 문의하시면 적합한 해머 재질 및 사양을 맞춰 드리겠습니다.

고효율 미분쇄기의 작동 원리

재료가 기계 내부로 들어가면 고속으로 반시계 방향으로 회전하는 해머와 정면으로 충돌하여 큰 조각을 즉시 분쇄합니다. 분쇄된 재료는 고속으로 충격판을 향해 돌진하여 2차 충돌 분쇄를 거칩니다. 반동하는 재료는 이후에 들어오는 재료와 충돌하여 더욱 미세하게 만듭니다. 첫 번째 분쇄 챔버에서 분쇄된 후, 재료는 두 번째 분쇄 챔버로 들어가 반복적인 분쇄 과정을 거칩니다. 마지막으로 배출 격자를 통해 마찰에 의해 여과 및 분쇄됩니다. 배출 요구 사항을 충족하는 재료는 격자 구멍을 통해 배출되고, 기준을 충족하지 못하는 더 거친 재료는 다시 첫 번째 분쇄 챔버로 돌아가 재분쇄됩니다.

분쇄 챔버 내에는 항상 밀집된 재료층이 현탁되어 있습니다. 이후에 들어오는 재료는 마치 "총알"처럼 재료층으로 들어가 상호 충돌하는 "전장" 효과를 만들어 고효율의 절단 분쇄를 달성합니다. 미세 입자는 충격 후 추가적인 강한 연마를 거쳐 많은 양의 미세 분말을 생성합니다. 마지막으로, 자격을 갖춘 미세 분말은 격자 구멍을 통해 배출됩니다. 이 장비는 "돌 대 돌" 분쇄 원리를 사용하여, 분쇄 작업의 70%~80%가 재료 충돌을 통해 이루어집니다. 이는 해머와 라이너의 마모 부하를 기존 분쇄기의 20%~30%로 줄입니다. 기존 장비에서 마모 부품에 소비되는 에너지를 재료 분쇄를 위한 유효 에너지 소비로 전환하여 전력 소비를 크게 줄이고, 마모 부품의 수명을 연장하며, 기존 분쇄기에 비해 분쇄 비율을 높입니다.

고효율 미분쇄기 구조적 특징

- 3개의 챔버로 구성된 곡선형 분쇄 챔버 설계는 재료 충돌 횟수를 증가시키고, 단단한 압축 및 마찰 마모를 줄이며, 해머 마모를 효과적으로 감소시키고 분쇄 효율을 향상시킵니다.

- 충격판과 해머 사이의 간격은 유연하게 조절 가능하여, 출력 입자 크기를 정밀하게 제어하여 다양한 생산 요구 사항을 충족시킬 수 있습니다.

- 편향 가능한 구조가 장착되어 단단한 재료를 만났을 때 충격을 효과적으로 완충하여 해머 파손을 방지하고 장비 작동 안정성을 향상시킵니다.

- 커버 개방 장치에 선택적으로 유압 시스템을 추가할 수 있어 장비 유지보수 과정을 크게 단순화하고, 유지보수 인력의 노동 강도를 줄이며, 유지보수 편의성을 향상시킵니다.

- 왼쪽 라이너(조정 메커니즘 측), 격자 및 해머 사이의 간격은 모두 조절 가능합니다. 배출 입자 크기가

지정된 값을 초과하는 경우, 다양한 방법으로 안쪽으로 조정하여 제품 입자 크기가 표준을 충족하도록 보장할 수 있습니다.

석재 분쇄기 제품 매개변수

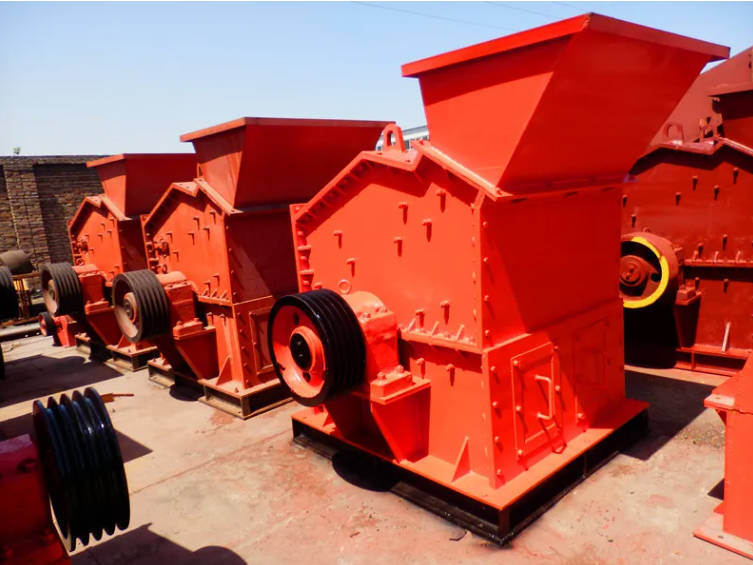

석재 분쇄기 사진 설명
