50/ 60Hz 265VAC 갱내 호이스트 ㈜티씨케이 자기 스위치 CITIC은 딸국 부품을 기계화합니다

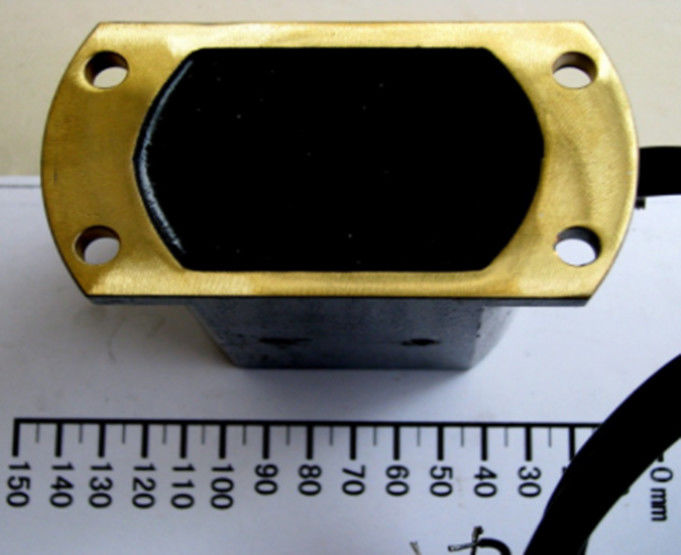

들치기 ㈜티씨케이 자기 스위치 시리즈

㈜티씨케이 시리즈 자기 스위치는 또한 다른 기계적인 장비에 적합한 유정 스위치로서 광산 하나의 줄과 멀티 로프 승강기를 위해 사용됩니다.
자기 스위치의 ㈜티씨케이 시리즈는 비기계 접촉 자기 프록시미티 스위치입니다. 그것은 자기 센서와 전자 회로와 출력 스위치로 구성됩니다. 자기 검파기 영구 자석이 자기장의 액션에 의해 ㈜티씨케이 스위치 자기 센서, ㈜티씨케이 스위치 액트의 센서 영역에 들어가고, 교환 신호를 출력할 때. 출력 신호는 검출기의 운동의 위치와 방향을 반영하고, 제어 시스템을 위해 타격 제어신호의 역할을 합니다.
㈜티씨케이 시리즈 자기 스위치는 다목적이고 방폭 특별 유형의 두 유형과 4가지 타입에 이용할 수 있습니다 :

㈜티씨케이 자기 스위치의 회로 구성도는 형태 1에 나타납니다. 그들은 높은 자기 감도, 고해상도와 넓은 응답 주파수로 민감하고 믿을 만한 자기 센서와 마이크로 전자공학을 사용합니다. 회로 설계는 중복 구조와 높은 대항 간섭 기술을 채택하고, 스위치 전원을 채택합니다. 전력은 공급 전압은 50-60Hz 85~265VAC입니다. 모든 회로는 완전히 봉인하고 방수되고 저항한 주물 알루미늄 또는 캐스트 구리 스위치 하우징에서 에폭시 수지에 의해 치료됩니다. ㈜티씨케이 자기 스위치는 일련의 진보적 설계 기법과 프로세스 기술을 채택했고 따라서 그것이 높은 기술적 지표와 성능을 달성했고, 다양한 광산업에 적합합니다. 갱도에서 갈 필요가 있을 수는 없다. 안전하게 더 마인 하나의 줄과 멀티 로프 승강기 위의 ㈜티씨케이 자기 스위치를 사용하기 위한 2가지 방법이 있습니다 : 영구 자석 자기장 소스법과 와이어 로프 자기장 소스법. 이러한 사용 둘 다는 상승 컨테이너가 실제로 위치하는 곳을 직접적으로 발견합니다. 양쪽 방법은 승강기의 안전하고 정확한 작동을 보증하기 위한 전기 제어 장비로, 동시에 사용될 수 있습니다. 이 기록은 사용의 이러한 2 방법에 초점을 맞춥니다.

TCK-1 타입 자기 스위치 ;
TCK-2 타입 자기 스위치 ;
TCK-3과 TCK-4가 자기 스위치를 보유합니다.
외부 Ｓ 자기장이 자기 센서, 스위치에 작용하는 때인 TCK-1 형태 자기 스위치는 2 초 동안 작동하고, 변환합니다.

그것이 움직이지 않을 때, 그것은 천이 상태에 있고 자기장을 잃고, 자동적으로 재설정됩니다. 일반적 기계적 순간적 동작 유형 푸시 버튼 스위치와 유사하게, 프레스는 전환되고 자료가 자동적으로 재설정됩니다.
TCK-2 자기 스위치는 자기장 이동의 방향을 인지합니다. 자기 센서가 N-S 극 방향에서 외부 자기 전계를 발견할 때, 스위치는 2 초 동안 작동하고, 전환합니다. 제로 크로싱이 여전히 있을 때, 그것은 천이 상태에 있고 외부 자기 전계가 잃어버리고 리셋이 자동적으로 수행됩니다. S-N 극 방향 자기장 제로 크로싱은 변환하지 않습니다.
자기 스위치를 보유한 TCK-3과 TCK-4는 다양한 자기장을 가지고 있습니다.
TCK-3 리테이닝 자기 스위치는 유지될 수 있는 2가지 상태를 가지고 있습니다. 바닥부터 위까지 자기 센서에 작용할 때, 스위치 전환 가동 접촉자는 적신호가 계속 있는 것을 나타내면서, 외부 S-막대기 자기장이 최대 한도로 켜지고 이 주가 유지됩니다. 외부 자기 전계가 잃어버리거나, 스위치가 계속 강화되거나, 권력이 잃어버릴지라도 이 국가는 유지됩니다. 외부 S-막대기 자기장이 위에서 아래까지 자기 센서에 작용할 때, 스위칭 가동 접촉자는 청신호가 계속 있는 것을 나타내면서, （더욱）나아가 낮은 가격대에 연결되고, 바닥부터 위까지 다음번까지 이 주에 남아있습니다. S-막대기 자기장은 유형 3 자기 스위치에 작용합니다. 자기 스위치는 전환하고, 기계적 토글 스위치의 군과 유사한 다양한 국가를 유지할 수 있습니다.
TCK-4가 홀드형 자기 스위치를 타이핑합니다, 외부 행동 자기장 N-S 극 방향 자기장 제로 크로싱을 발견할 때, 스위치 스위치 가동 접점은 적신호가 계속 있는 것을 나타내면서, 자기 센서가 최대 한도로 연결된다고, 이 주는 유지됩니다. 외부 자기 전계 S-N 극 방향 자기장이 제로를 넘을 때, 스위치는 청신호가 있는 나타내기 위한 （더욱）나아가 낮은 가격대로 가동 접촉자를 변환하고, 점잔뺍니다. TCK-4 유형 자기 스위치는 정확한 좁은 영역 자기장 제로 크로싱 변환 특성과 높은 위치 결정 정밀도를 가집니다.
