제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 볼 밀 예비품 끝 카버 | 모델: | ZG270-500 주강 끝 카버 |
|---|---|---|---|
| 용법: | 발전소, 에너지 & 마이닝을 제조하기 | 재료: | 고급 품질 주강 |
| 처리 기술: | 용융 강철 고로의 외부 정련 | 분류: | 캐스팅과 위조 |
| 키워드: | 끝 카버, 엔드 캡, 끝판, 헤드 커버 | 보증: | 12개월 |
| 강조하다: | 주물 볼 밀 엔드 커버,볼 밀 예비 부품 엔드 커버,단조 볼 밀 엔드 커버 |
||

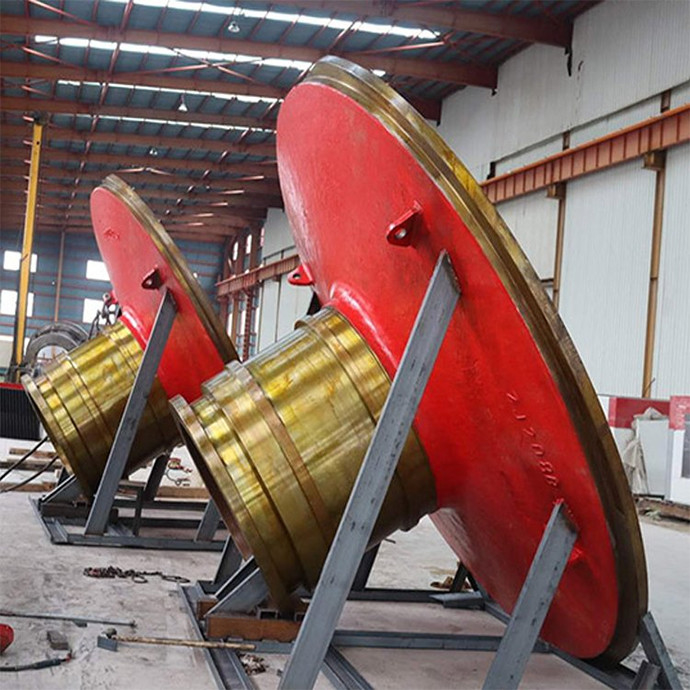

주문 제작된 주조 강 엔드 캡 캐스팅과 위조 볼 밀 끝 카버
1. 볼 밀 끝 카버 캐스팅과 위조에 대한 도입
볼 밀의 끝 카버는 우리의 공장의 생산된 볼 밀의 주요 부문 중 하나입니다. 끝 카버 재료는 ZG270-500 입니다.
오히려 무거운 공 밀 배럴이 끝 카버에 의해 주 베어링에 대해 지지되기 때문에, 볼 밀 끝 카버 중에 위험 단면의 내력은 최초로 끝 카버의 디자인에서 고려한 문제입니다.
볼 밀 끝 카버는 일반적으로 조금 원추형이며, 그것이 주 베어링, 더 저널의 벤딩저항성과 주 베어링의 재단을 접촉하는 대기어를 회피하는 문제의 구성을 고려하도록 설계됩니다. 크고 중간 크기 볼 밀의 끝 카버가 대부분 주강으로 만들어지는 반면에, 소형 볼밀은 연성 주철로 만들어집니다. 끝 카버와 실린더의 주축의 동심성을 보증하기 위해, 끝 카버와 더 저널은 보통 1 안으로 던져집니다. 그러나 용융제련과 캐스팅의 경우에 장비 용량은 충분하지 않습니다, 그들이 가공처리한 후, 또한 개별적으로 던져질 수 있습니다, 그들이 함께 고정되고 마침내 기계적 공정.
끝 카버의 저어널부를 결정할 때, 볼 밀이 기어 (직렬 톱니, 궁리 가능칼날 또는 연귀 치아)에 의해 가동된다는 것이 사전에 고려하여야만 합니다. 설치 동안 주축의 수평선상 에러 때문에, 볼 밀은 작전 동안 약간의 축방향 힘들을 생산할 수 있습니다. 그러므로, 축방향 힘들의 작용에서 실린더가 축방향으로 이동하는 것을 예방하고 기어의 정상 작동에 영향을 미치기 위해, 그것은 더 저널을 고치도록 요구됩니다. 배럴이 열을 결과적으로 연장시킨 것처럼, 그리고 열부하가 힘들게 된 것처럼, 이 경우에 그러나 확장의 가능성은 가능하게 되어야 합니다. 그러므로 물론, 실린더의 2 언론지는 동시에 고쳐질 수 없지만, 그러나 오직 1이 고쳐질 수 있고 다른 것 움직일 수 있는 자유로운 끝으로 불립니다.
이 목적을 달성하기 위해, 언론지는 보통 베어링부시의 길이와 정확하게 동일한 어깨로 설계됩니다 ; 다른 언론지는 베어링부시 길이 보다 5-25 밀리미터 오랫동안 짊어지고 만들어지지 않습니다. 짧은 실린드리칼밀을 위해, 실린더가 길지 않기 때문에 어떠한 저널도 고정 말단으로 선택될 수 있습니다. 그러나, 긴 원통 볼 밀을 위해, 기어장치 링과 가까운 더 저널은 고정 말단으로 선택되어야 합니다. 이런 방식으로, 실린더의 변형은 기어가 굴대 혼란을 생산하게 하지 않을 것입니다.
볼 밀의 2 끝 카버가 다르다는 것이 지시될 필요가 있습니다, 하나가 더 마인 끝 카버에 있습니다, 하나는 더 마인 끝 카버를 방출하는 것입니다.
2. 볼 밀 끝 카버 캐스팅과 위조의 기술 방안을 처리하기
| 끝 카버와 원축 |
⑴ 고급 품질 주강 ⑵ 큰 Ｒ 둥근 코너 ⑶ 고력 볼트는 실린더몸체로 연결됩니다 |
용융 강철 고로 (알곤 취입과 R-H 진공 처리)의 정련되는 것 밖에 ⑴ (2) 곰팡이는 특별한 모래를 채택하고 엄밀하게 주입 온도와 쏟는 속도를 제어합니다 (3) 단부면 정지의 동축도와 거칠기를 보증하기 위해 가공처리하는 언론지 |
주형 블랭크 (내부 제어 표준)의 ⑴ 역학적 성질과 화학조성 황삭 가공 뒤에 있는 ⑵ 초음파 결함 탐지 끝나는 것 뒤에 ⑶ 초음파 결함 탐지와 자분 탐상 검사 |
주문 제작된 주조 강 엔드 캡 캐스팅과 위조 볼 밀 끝 카버
