볼 밀 엔드 커버 주조 및 단조 ZG270—500 주강

볼 밀 엔드 커버 주물 및 단조 ZG270-500 주강 엔드 캡

1. 소개볼 밀 엔드 커버 주물 및 단조품

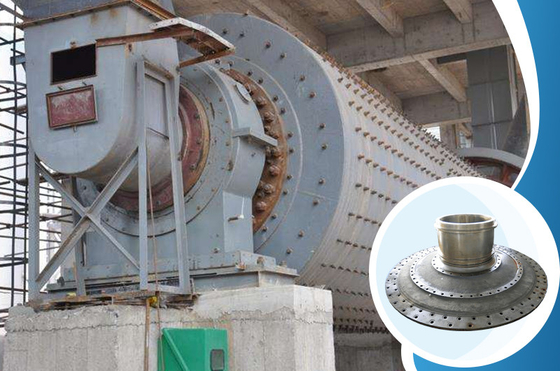

볼 밀의 엔드 커버는 우리 공장에서 생산되는 볼 밀의 주요 부품 중 하나입니다.엔드 커버 재질은 ZG270-500입니다.

볼밀 엔드커버의 위험구간의 강도는 다소 무거운 볼밀 배럴이 엔드커버에 의해 메인베어링에 지지되기 때문에 엔드커버의 설계에서 가장 먼저 고려해야 할 문제이다.

볼 밀 엔드 커버는 일반적으로 약간 원추형이며 메인 베어링의 구성, 저널의 굽힘 저항 및 메인 베어링의 기초에 닿는 큰 기어를 피하는 문제를 고려하여 설계되었습니다.대형 및 중형 볼 밀의 엔드 커버는 대부분 주강으로 만들어지며 소형 볼 밀은 구상흑연주철로 만들어집니다.엔드 커버와 실린더 축의 동심도를 보장하기 위해 엔드 커버와 저널은 일반적으로 하나로 주조됩니다.그러나 제련 및 주조 장비 용량이 충분하지 않은 경우 별도로 주조할 수도 있으며 가공 후 함께 고정하고 최종적으로 기계 가공합니다.

2. 가공기술 대책볼 밀 엔드 커버 주물 및 단조품

3. 볼 밀 입구 및 출구 덮개 주물 및 단조품

볼 밀의 엔드 커버 구조는 일반적으로 일체형과 분할형의 두 가지 범주로 나뉩니다.일체형은 일반적으로 통합된 일체형 주물을 의미합니다.그리고 리프팅, 운송 및 기타 요인의 분리에 대한 주요 고려 사항은 두 개의 로브, 네 개의 로브 또는 더 많은 로브로 나뉩니다.

분할 플랩 엔드 커버

엔드 커버는 일반적으로 2개의 밸브, 4개의 밸브 및 심지어 여러 개의 밸브로 구성되지만 대부분은 2개의 밸브로 구성됩니다.일반적인 기술 프로세스는 다음과 같습니다. 스크라이빙 - 거친 밀링 조인트 표면 드릴링 핸들 구멍 폐쇄 - 어셈블리 라운드 피팅, 거친 밀링 조인트 표면 각 가공 표면 - 미세 밀링 조인트 표면 분해, 각 구멍 폐쇄 및 핀 제어를 충족시키기 위한 드릴링 및 리밍 드로잉 요구 사항, 미세 선반의 드로잉 요구 사항은 드로잉 요구 사항을 충족하기 위해 모든 표면, 드릴링 플랜지 및 원뿔 표면은 각 공기 드로잉 요구 사항을 충족합니다.(엔드 커버 위치에 따라 분할되는 플랩 번호의 특정 크기와 엔드 커버는 1회 또는 여러 번 준정삭).멀티로브의 엔드커버이기 때문에 접합면의 변형과 클로징 홀과 포지셔닝 핀 홀의 가공, 내외측 콘면의 두께를 어떻게 조절하느냐가 관건이다.

애프터 서비스

LUOYANG ZHONGTAI INDUSTRIES 제공 가능:

1. 엔지니어드 스페어 - 설계 및 제조

2. 대용량 강철 및 주철 주물

3. 거대한 기계 공장 기능

4. 교육 프로그램

5. 예방적 유지보수 프로그램

6. 예방적 유지보수 서비스

7. 포괄적인 유지보수 프로그램

LUOYANG ZHONGTAI INDUSTRIES의 현장 서비스 엔지니어는 LUOYANG ZHONGTAI INDUSTRIES 브랜드 그룹 제품에 대해 특별히 교육을 받았지만 다른 OEM 브랜드의 서비스를 수행할 수 있습니다.당사의 기술자는 장비의 문제를 해결하여 성능을 최적화하고 가동 중지 시간을 최소화할 수 있는 가장 진보된 기술 진단 장비를 갖추고 있습니다.LUOYANG ZHONGTAI INDUSTRIES는 또한 소모품 및 전기/기계 예비 부품 요구 사항을 모두 공급하는 광범위한 기능을 갖추고 있습니다.
