제품 상세 정보:
결제 및 배송 조건:
|
| 조건: | 새로운 | 판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 |
|---|---|---|---|
| 형태: | 박차 | 소재: | 강철 |
| 항목 이름: | 볼 밀 끝 카버 | 항구: | QingDao,ShangHai,TianJin |
| 종류: | CITIC HIC 기계 부품 | ||
| 강조하다: | 대형 둥근 모서리 엔드 커버,주강 볼 밀 엔드 커버,볼 밀 끝 카버 |
||
CITIC HIC 기계 부품 제품 소개
볼 밀 엔드 커버는 볼 밀의 중요한 구성 요소로, 실린더의 양쪽 끝에 위치합니다. 주요 기능은 재료, 실린더 및 매체를 지지하고 볼 밀 작동 중에 생성되는 힘과 모멘트를 견디는 것입니다. 엔드 커버의 설계 및 제조 품질은 볼 밀의 전반적인 성능과 안정성에 직접적인 영향을 미칩니다.
볼 밀의 입구 및 출구 엔드 커버는 우리 공장에서 생산하는 볼 밀의 주요 구성 요소 중 하나입니다. 엔드 커버의 재질은 ZG270-500입니다.
볼 밀 엔드 커버의 위험 구역 강도는 엔드 커버의 설계 및 선택 시 가장 먼저 고려해야 할 문제입니다. 이는 매우 무거운 볼 밀 실린더가 주 베어링의 엔드 커버에 의해 지지되기 때문입니다.
볼 밀의 엔드 커버는 일반적으로 약간 원추형입니다. 이 설계는 주 베어링의 구성, 저널의 굽힘 저항을 고려하고 대형 기어가 주 베어링의 기초와 충돌하는 것을 방지합니다. 대형 및 중형 볼 밀의 엔드 커버는 대부분 주강으로 만들어지는 반면, 소형 볼 밀의 엔드 커버는 연성 철로 만들어집니다. 엔드 커버의 축과 실린더의 축의 동심성을 보장하기 위해 엔드 커버와 저널은 일반적으로 일체로 주조됩니다. 그러나 제련 및 주조 장비의 용량이 부족한 경우 별도로 주조, 가공한 다음 함께 고정하고 최종적으로 기계 가공을 거칠 수도 있습니다.
엔드 커버 저널 단면을 결정할 때는 볼 밀이 기어(직선 치형, 헬리컬 치형 또는 헤링본 치형)로 구동되는지 여부를 미리 고려해야 합니다. 설치 중 축의 수평 오차로 인해 볼 밀은 작동 중에 특정 축 방향 힘을 생성할 수 있습니다. 따라서 축 방향 힘의 작용으로 실린더가 축 방향으로 움직여 기어의 정상적인 작동에 영향을 미치는 것을 방지하기 위해 저널을 고정해야 합니다. 그러나 실린더는 열로 인해 늘어나고 하중의 작용으로 어려워지므로 이 경우 실린더가 팽창하고 수축할 수 있도록 해야 합니다. 물론 이 방법으로는 실린더의 두 저널 샤프트를 동시에 고정할 수 없습니다. 그 중 하나만 고정할 수 있고 다른 하나는 가동 자유 단이라고 합니다.
이 목적을 달성하기 위해 설계에서 하나의 저널에는 돌출된 숄더가 장착되고 두 돌출 숄더 사이의 거리는 베어링 부시의 길이와 정확히 같습니다. 다른 저널에는 돌출된 숄더가 없고 길이는 베어링 부시보다 5-25mm 더 깁니다. 짧은 원통형 밀의 경우 실린더가 길지 않으므로 모든 저널을 고정 단으로 선택할 수 있습니다. 그러나 긴 원통형 볼 밀의 경우 기어 링에 가까운 저널을 고정 단으로 선택해야 합니다. 이러한 방식으로 기어의 축 방향 정렬 불량은 실린더의 변형으로 인해 발생하지 않습니다.
볼 밀의 두 엔드 커버는 서로 다른 용도로 사용된다는 점을 지적해야 합니다. 하나는 공급 엔드 커버이고 다른 하나는 배출 엔드 커버입니다.
CITIC HIC 기계 부품 제품 매개변수
| 제품 이름 | 볼 밀 엔드 커버, 시멘트 볼 밀 엔드 캡 |
| 분류 | 주조품 |
| 재료 | 탄소강, 합금강 또는 고객 요구 사항에 따라. |
| 표준 | GB, JIS, AISI, SAE, ASTM/ASME, EN, DIN, GOST |
| 무게 | 5-30 t |
| 공정 | 단조/주조 – 정규화 & 템퍼링 – 예비 가공 - 담금질 & 템퍼링 – 마무리 가공 |
| 응용 분야 | 볼 밀, 튜브 밀, 로드 밀 |
| 인증: | ISO, CCS |

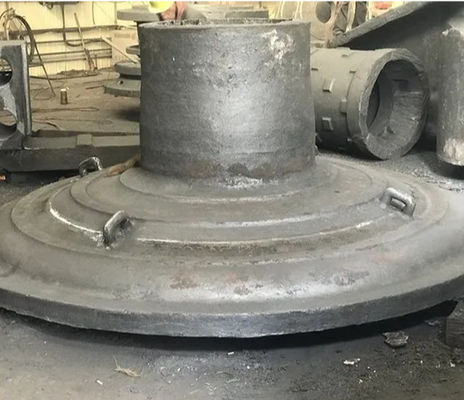

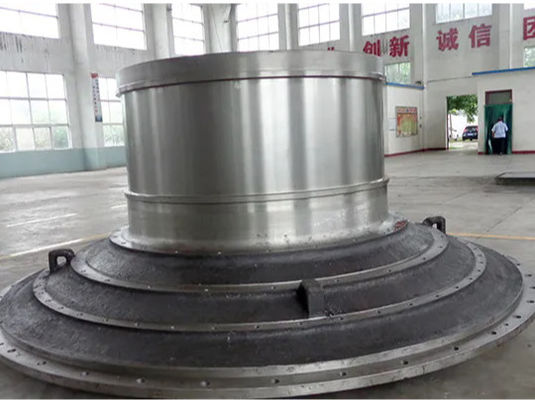

CITIC HIC 기계 부품 제품 디스플레이
CITIC HIC 기계 부품
FAQ
Q: 왜 luoyang zhongtai industries co., ltd를 믿는가?
A: 1. 30년 이상의 경험.
2. 우리는 광산 기계, 건설 기계, 기계 주조 및 단조 부품의 선도적인 전문 공급업체입니다.
3. 모든 제품은 ISO9901:2000 품질 관리 인증서 및 CE, ROHS 인증서를 획득했습니다.
Q: 배송 시간
A: 부품 리드 타임 1-2개월, 기계 2-3개월.
Q: 지불 조건
A: 지불 유형 허용: T/T, L/C, Western union, 현금.
계약 체결 시 30% 보증금. 배송 전 완납
Q: 품질 보증?
A: 보증 기간: 주요 기계류의 경우 1년. 문제가 발생하면 기술 자문을 제공하고 즉시 해결책을 찾을 것입니다. 마모 부품의 경우 장기 공급을 위해 고품질 부품을 보장합니다.
Q: 애프터 서비스?
A: 최종 사용자가 필요한 경우 기계 작동 테스트 및 부품 유지 관리에 대한 기술 가이드를 제공할 수 있습니다.
