| Type: | Mine Hoister disk spring washer | Machine Type: | hoister |
|---|---|---|---|
| Material: | Carbon Steel | Use: | Coal Mining |
| Product name: | Mine Hoister disk spring washer | Port: | Qingdao China |
| Warranty: | 12 months | Advantage: | Wear Resistant |
내마모성 및 변형 방지 회전 가마 기어 링 지지대 맞춤
대형 기어 링 제조 공정
2.1 소재
주강 소재는 공장에서 제공하며 GB11352-89 표준의 규정에 따라 시행됩니다. 주조 공정 요구 사항에 따라 주조, 용융, 주입, 상자 포장, 세척 및 트리밍을 수행합니다. 주강 소재는 검사 및 승인 시 도면 및 기술 요구 사항에 따라 검사하며, JB/T6402-92 표준의 규정에 따라 승인 후 다음 공정을 진행합니다.
2.2 거친 가공
도면의 요구 사항에 따라 마킹 및 가공 여유, 정렬, 연결, 내외부 원 가공, 조인트 표면 밀링, 드릴링 및 기타 공정을 수행합니다.
2.3 결함 검사
전체적으로 초음파 결함 검사를 수행하며, 내부 품질은 GB7233-87 표준에 명시된 2차 요구 사항을 충족해야 합니다.
2.4 정규화 전처리
반 기어 링을 쌍으로 정규화 및 템퍼링하여 후속 표면 담금질을 위한 양호한 조직을 제공합니다. 열처리 후 반 기어 링의 변형은 도면의 요구 사항에 따라 확인합니다.
2.5 가공
먼저, 두 개의 반 기어 링을 고강도 볼트로 연결하여 일체형 기어 링을 형성합니다. 일체형 기어 링의 내외부 원 및 상하 단면을 도면의 요구 사항에 따라 가공한 다음, 도면 및 가공 공정의 요구 사항에 따라 톱니를 밀링합니다.
2.6 가공 응력 제거
일체형 기어 링을 어닐링하여 응력을 제거합니다.
2.7 일체형 기어 링의 표면 담금질
기어 표면은 중주파 유도 담금질을 통해 톱니 홈을 따라 유도 담금질하며, 경도는 HRC50~55이고 유효 경화층 깊이는 3~5mm입니다.
2.8 최종 검사
먼저, 중주파 담금질 및 템퍼링 후 기어 링의 각 톱니 홈의 경도가 도면의 요구 사항을 충족하는지 확인합니다. 둘째, 최대 외경 D6944 크기가 증가했는지 확인합니다. 변형이 3mm인 경우 기계적 보정이 필요하며, 자격이 될 때까지 수행합니다. 셋째, 기어 톱니 및 전환 필렛에 대해 자분 탐상 검사를 수행합니다. 품질은 GB/T9444-88 표준에 명시된 2차 요구 사항을 충족해야 합니다. 마지막으로, 도면 및 기술 요구 사항에 따라 최종 검사를 수행합니다.
제품 매개변수
| (1) GS42CrMo4 합금 주강 (기업 자체 표준) HB 220-240 | (1) 용융강의 래들 정련 (아르곤 블로잉 및 R-H 진공 처리) | ⑴ 주조 소재의 기계적 특성 및 화학적 조성 (내부 관리 표준) |
| ⑵ 반 길이 구조, Y자형 시트 | ⑵ 독점적인 냉간 금형 모래 걸기 기술을 사용하여 주조 및 톱니의 밀도를 보장합니다. | ⑵ 거친 가공 후 초음파 결함 검사 |
| (3) 헬리컬 기어 | ⑶ 정규화 처리 (독점 기술)는 톱니 표면의 경도를 보장합니다. | ⑶ 반정밀 및 정밀 가공 후 초음파 결함 검사 및 자분 탐상 검사 |
| ⑷ 합리적인 밀봉 및 정렬 구조 | ⑷ 거친 호빙 후 기어를 풀고 조인트 표면을 수리한 다음 정밀 호빙 | ⑷ 톱니 표면의 자분 탐상 검사 및 경도 검사 |
| (5) 특수 자체 제작 호브 정밀 기어 호빙 | ⑸ 톱니 프로파일 공차 검사 | |
| ⑹ 납품 전 무부하 테스트를 통해 대형 및 소형 기어의 맞물림 정확도를 확인 |

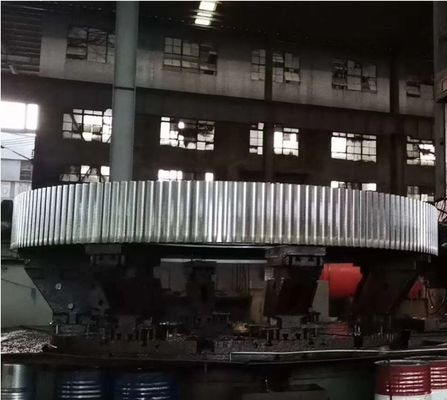

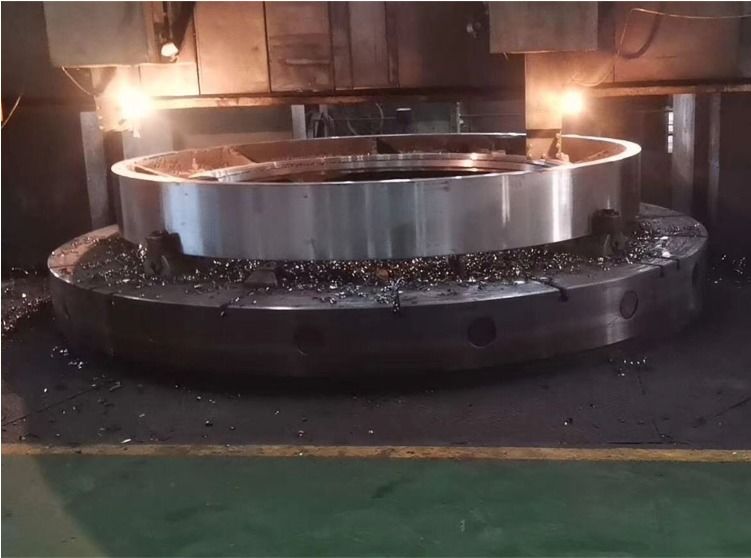

제품 전시
